美國MEGGER TRAX280變壓器及變電站測試系統由愛儀器儀表網代理,本產品是一款與眾不同的多功能測試儀,更是集眾多智能儀為一體的多功能測試儀?,F在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!

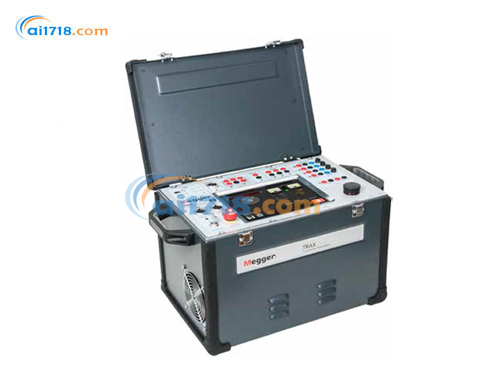

TRAX280變壓器及變電站測試系統簡介:
?TRAX280是一款多功能的變電站變壓器測試系統,能夠取代那
些功能單一的測試設備。與使用不同測試設備完成工作的
傳統方法相比,使用TRAX進行變電站變壓器測試是一種節
約時間、提高效率的新方法。
?TRAX280是一款獨特的測試系統,能夠測試輸電變壓器、配電變壓器、互感器以及其它許多變電站電力設備。
?儀器本身*大輸出電流可達800 A,*大輸出電壓可達2200 V,選配件能夠將輸出增加至2000 A和12 kV,頻率可在5Hz—500Hz范圍內連續調節。
?TRAX280不僅是一款與眾不同的多功能測試儀,更是集眾多智能儀為一體的多功能測試儀。軟件包括許多應用,可讓您方便快捷地執行各種不同的測試。
?TRAX280硬件具備無以倫比的靈活性,電纜和配件系列進一步增強了這一靈活性,使 TRAX 成為一款高效省時的系統,適合于全球所有用戶。
?TRAX280是一款用于變壓器測試的多功能解決方案。它還增加了幾項常用的變電站測試功能,*終取代了多個單功能測試設備。與傳統單功能儀器相比,TRAX 省時且更具經濟效益。
?TRAX280 的應用涉及電力變壓器、互感器、斷路器、保護和許多其他變電站設備,其中電力變壓器應用具有幾項突出的獨特功能。
?*先進的測量法,可用于*診斷測試
TRAX280變壓器及變電站測試系統優勢:
功能強大
TRAX280是一臺多功能變電站測試儀器, 僅一臺儀器即可對變電站各種電氣設備進行檢測,幾 乎能夠完全取代各種功能單一的儀器。
簡易高效
測試變電站設備是一項耗時的工作,僅
用一臺儀器完成多項任務是非常有意義的。與傳統的
各種復雜的單功能測試儀相比,TRAX*人性化的設
計使其幾乎不需要培訓即可上手使用,使測試工作變
得更簡單高效,節省了更多的時間,其精度亦完全可以
*那些不同廠商制造的功能單一的儀器。
便攜
TRAX 沒有任何部件重量超過32kg,這 個特點使它成為上便攜式的變電站測試系 統。與此同時,它的性能卻不輸給的現場測試設 備。TRAX的變壓器測試功滿足上大多數的標準和 規程 ( 如IEC、ANSI、CIGRE等) 的要求,它幾乎是世 界上兼容性*好的變電站測試系統。
數據兼容
有效的測試數據管理和分析是資產管理 中*重要的部分之一。對于測試部門來說,一份清 晰、結構性強的報告能夠提高部門的形象。TRAX采用 了標準化的開放格式,用戶可將數據導出到各種資產 管理系統或自己設計的報告中去。
由于儀器可以產生寬量程的電壓和電流,并且具備*的電壓電流測量能力,因此這種多功能測試儀可用于許多場合。例如:
電力變壓器

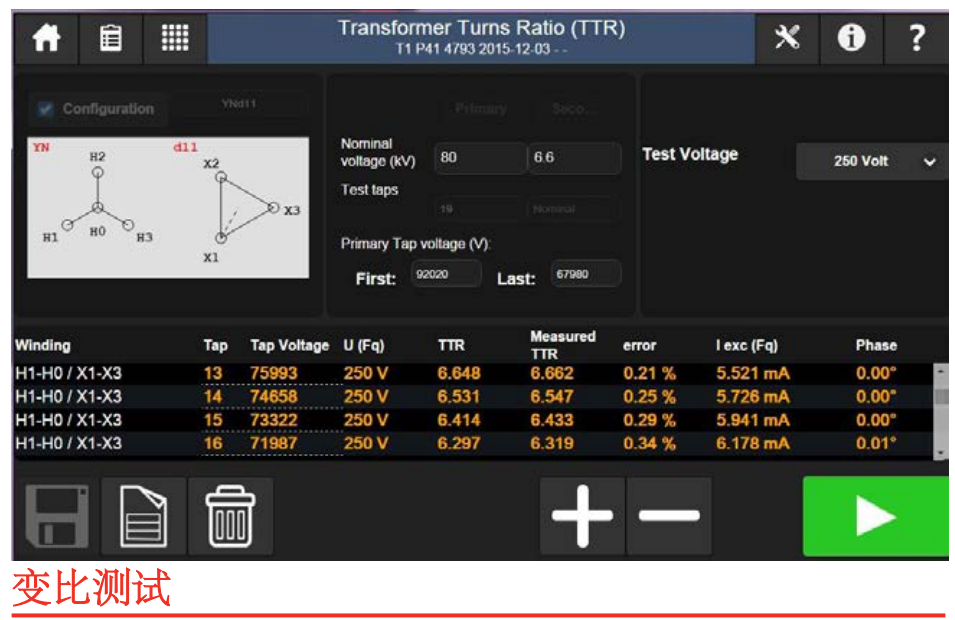

變比和相位測試

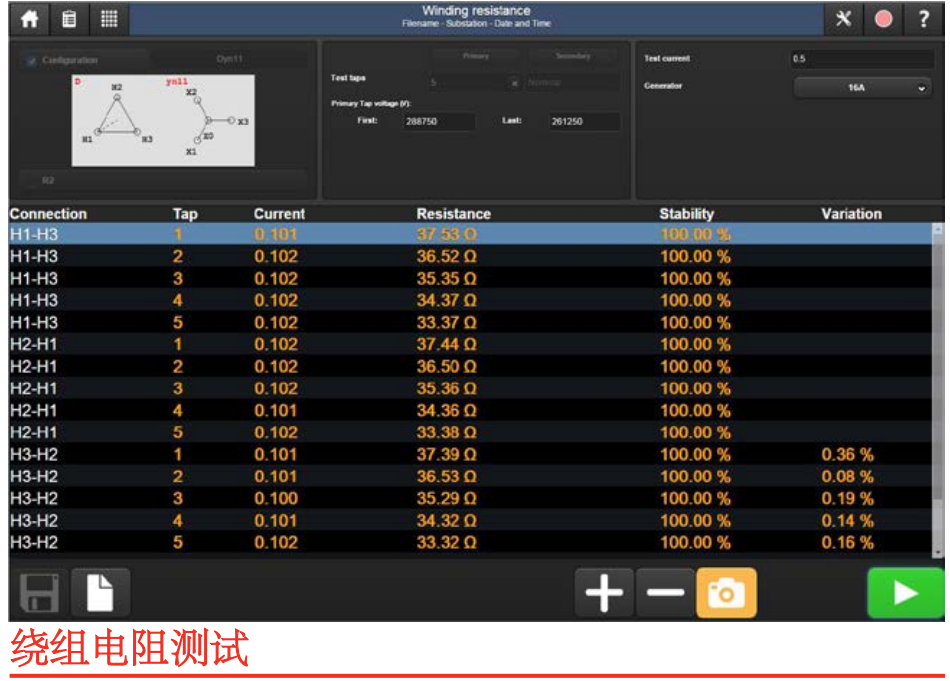

? 繞組直流電阻測試
? 單相測試電流可達100A
? 三相/六繞組可達16A
? 分接開關測試(單相或三相)
? 連續性測試
? 動態電流測試
? 動態電壓測試
? 動態電阻測試(申請專利中)
? 消磁(快速高效的消磁方法)
? 磁動勢平衡測試

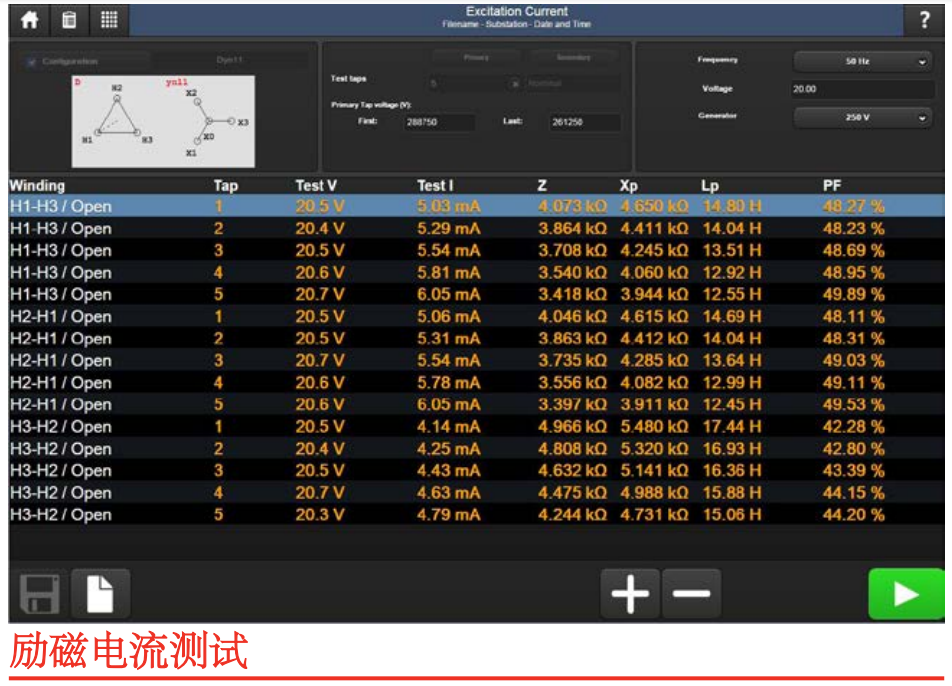

? 勵磁電流測試
? 漏阻抗/短路阻抗測試
? 零序阻抗測試
? 雜散損耗頻響測試
? 帶智能溫度校正和電壓相關性探測的介損測試
? 電容測試
電流互感器
? 變比、負載和極性測試
? 相位和幅值誤差測試
? 勵磁特性測試
? 繞組電阻測試
? 二次側負載測試
? 絕緣耐壓測試
電壓互感器
? 變比、負載和極性測試
? 相位和幅值誤差測試
? 二次側負載測試
? 絕緣耐壓測試
電阻測試

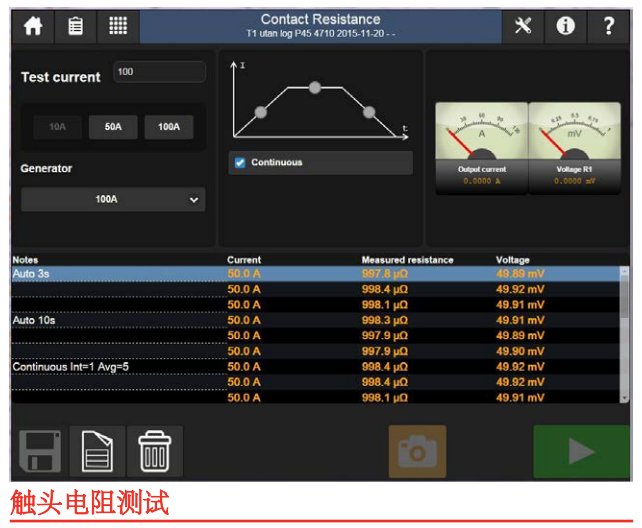

? 觸頭電阻測試
? 兩端接地測試
斷路器測試
? 主觸頭和電阻觸頭動作時間測試
? 行程測試
? 動作電壓測試
? 線圈電流測試
? 觸頭電阻測試
大電流測試
? 斷路器測試
? 常規大電流測試
繼保設備測試
? 一次側和二次側保護的單相測試(> I、< I、> V、< V、> f、< f)
交流絕緣測試
? 介損測試
? 電容測試
? 升壓介損測試
? 1 – 505 Hz 頻率范圍

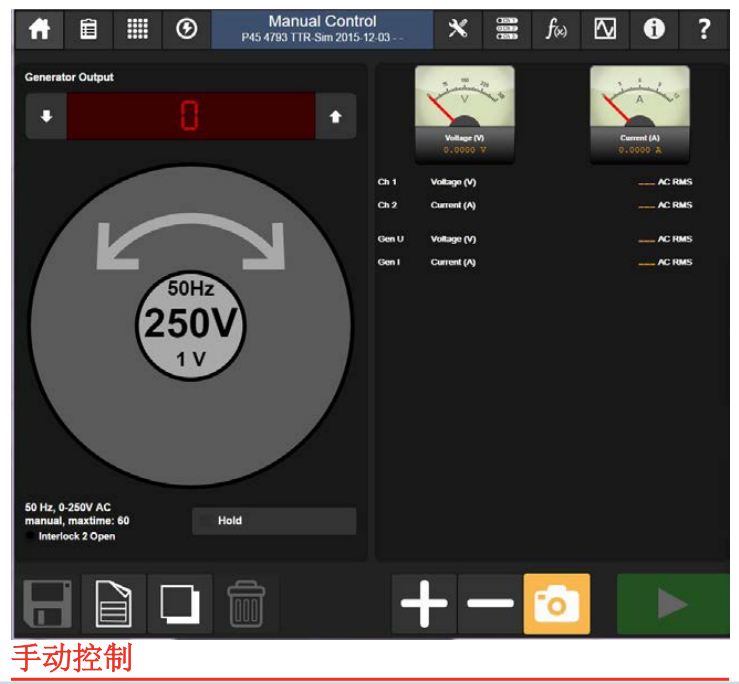

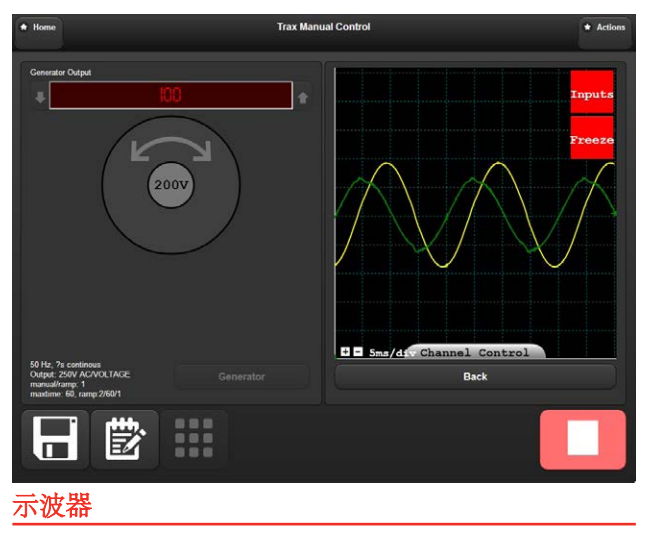

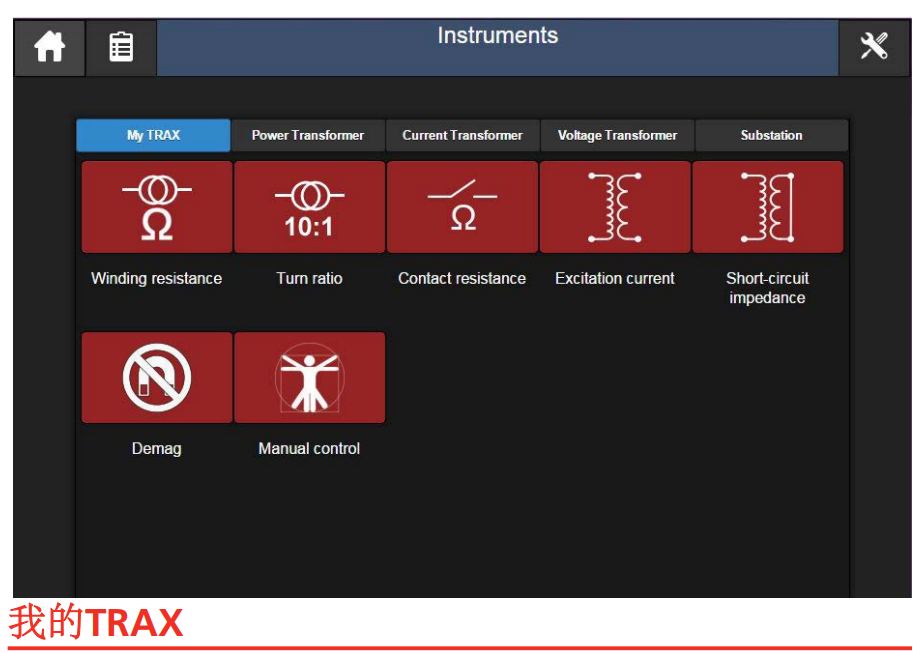

TRAX280變壓器及變電站測試系統應用界面:
800 A 交流輸出電流 帶集成觸摸屏
軟件:手動控制和以下基礎版變壓器測試
規格 |
|
|
以下規格僅在額定輸入電壓以及室溫(+25°C ±5°C)的條件下成立。 規格可能會(huì )無征兆地發生變化。 |
環境 |
|
應用場合 |
適于用高電壓變電站和工業環境 |
溫度 |
|
運行 |
-20°C — +55°C |
儲存 |
-20°C — +70°C |
濕度 |
< 90%相對濕度不結露 |
CE- 標識 |
|
EMC |
2004/108/EC |
LVD |
2006/95/EC |
常規 |
|
主電源 |
100-240 V, 50/60 Hz (± 10%) |
輸入電流 |
≤ 16 A 持續 30 A短期 < 60 s |
主保險絲 |
F1 和 F2, 25 A |
測試地 |
在將電纜連接到儀器前,首先將接地端連接到被 測試品地。 |
接地 |
用于在主機和配件之間連接一個額外的接地或 將外部物品如手推車接地。 |
尺寸 |
475 x 315 x 330 mm (不含把手) |
重量 |
|
TRAX 219 |
25kg |
TRAX 220 |
26kg |
TRAX 280 |
30kg |
顯示屏 |
|
尺寸 |
10.4” |
分辨率 |
1024x768 XGA |
類型 |
TFT 觸摸屏 |
對比度 |
1000:1 |
亮度 |
1000 cd/m2 |
輸出 |
|
|
項目 |
規格 |
備注 |
0-2200 VAC |
1A,1分鐘 2500 VA (*大值 頻率范圍: 5-70 Hz |
輸出通道平時被一個繼電 器隔離,僅在通道被選中 后才會(huì )“帶電”。 |
0-250 VAC / 0-10 AAC |
10 A, 1 分鐘 20 A, *大10 s 2.5 A, > 2小時
頻率范圍: |
|
0-200 AAC |
0-200 A/6 V, 1 分鐘 頻率范圍: 45-70 Hz |
TRAX220 |
0-800 AAC |
0-800 A/6 V, 30秒 0 - 200 A/10 V, > 2小時 頻率范圍:45-70 Hz |
TRAX280 |
0-16 ADC |
0-16 A, 持續 0-1A, 持續 |
|
0-300 VDC |
10 A,1分鐘 2.5A,>2小時 |
整流直流,設計用途是輔 助直流電源 |
0-100 ADC |
100 A, 1 分鐘 70 A, 持續 |
|
DC 輸出功率 |
*大1000 VA , 持續 *大 50 V 電壓 |
|
數字輸出 |
250 V / 35 A (*大) 2 x 0-10000 s |
控制分接開關和斷路器的 運行,內部帶有電壓和電 流測試功能。 |
輔助 |
|
|
控制 |
54 V DC |
以太網通信及配件電源。 |
電源 |
0-235 V AC |
直接由高功率運放輸出, 為配件(TDX / TCX)供電。 |
選配 TRAX TDX |
12 kV AC 0-12 kV, 1 分鐘 0-12 kV / 300 mA, 4 分鐘 0-12 kV / 100mA, 持續 |
|
選配 TRAX TCX |
2000 A AC 0-2000 A/2.4 V, 1 分鐘 0-1000 A/4.8 V, 1分鐘 |
|
輸入 |
|
|
模擬 |
|
|
1 2 3 4 |
|
|
電流 |
4 x 0-10 A AC / DC |
|
電壓 |
4 x 250 / 350 V AC / DC |
|
R1 R2 |
2 x 0-50 V DC |
用于電阻測試,也可用于40 V RMS以下的交流電壓 測試 |
傳感器 |
|
小信號的模擬傳感器輸入端 |
觸發輸入 |
|
觸頭或電壓輸入 |
計時 |
3 x 0-10000 s |
保護測試時所用到的計時器數字輸入。 A和B輸入分 別是開始和停止。 |
計算 / 顯示參數 |
|
算數預算 |
+, -, *, / |
功率 |
P, VA, Q, S |
阻抗 |
R (DC), Z, Xp, Xs, Rs, Rp, Ls, Lp, Cs, Cp, 相位 |
時間 |
數字信號開始-停止-改變,發生器開始-停止,隨事件觸發 |
用戶自定義公式 |
|
主電源電壓下降 TRAX的規格在230-240 V主電源電壓下成立,當電壓下降時輸 出功率也會(huì )降低。 環境溫度升高 TRAX 的規格在23 ±5°C是成立,環境溫度升高時,*大電流輸 出時間會(huì )縮短。 |
|
測試精度 |
|
外部 AC / DC 電壓和電流 |
讀數的0.05% + 量程的0.05% |
內部 DC 電流 |
讀數的0.1% + 量程的0.1% |
內部 AC 電流 |
讀數的0.2% + 量程的0.2% |
內部 AC 電壓 |
讀數的0.2% + 量程的0.2% |
通信 |
|
以太網口 |
用于外部PC控制儀器,或將儀器連接到外部網絡(luò )。 |
wifi無線連接 |
外部PC或平板可使用無線控制儀器(選配) |
USB |
3個多用途USB端 |
訂購信息
TRAX 280,訂貨號: AJ-19090
800 A 交流輸出電流
帶集成觸摸屏
軟件:手動控制和以下基礎版變壓器測試
軟件包:
? 繞組直流電阻,包括分接開關連續性
? 消磁
? 變比
? 勵磁電流
? 短路阻抗(漏電抗)
標配件
? 電源電纜
? 接地線 5 m
? 測試線組
? 電流電纜,2 x 10 m
? 高壓電纜,2 x 5 m
? 固定互鎖,2 m
? 跳線電纜
? 以太網電纜
? 基礎版軟件包
? 運輸箱
選配件
手推車 AJ-90040
輕便軟箱 GD-31050
踩踏式互鎖開關 GC-31150
綠色/紅色警示燈 AJ-90030
擴展版軟件包
高級版變壓器軟件包,AJ-8020X
包含以下應用:
? 分接開關動態電阻測試
? 雜散損耗頻響
? 磁動勢平衡
電流互感器/電壓互感器軟件包,AJ-8030X
包含以下應用:
? 電流互感器變比
? 電流互感器負載
? 電流互感器勵磁特性
? 極性
? 電流互感器變比(電壓法)
? 電流互感器繞組電阻
? 電流互感器耐壓
? 電流互感器變比(電流法)
? 電流互感器變比(低功率)
? 電壓互感器變比
? 電壓互感器負載
? 電壓互感器二次側耐壓
? 極性
? 電子式電壓互感器
變電站軟件包,AJ-8040X
包含以下應用:
? 斷路器分析儀
? 低壓斷路器計時
? 單相保護測試
? 計時器
? 相位計
? 接低阻抗
? 線阻抗/K因數
? 瓦特計

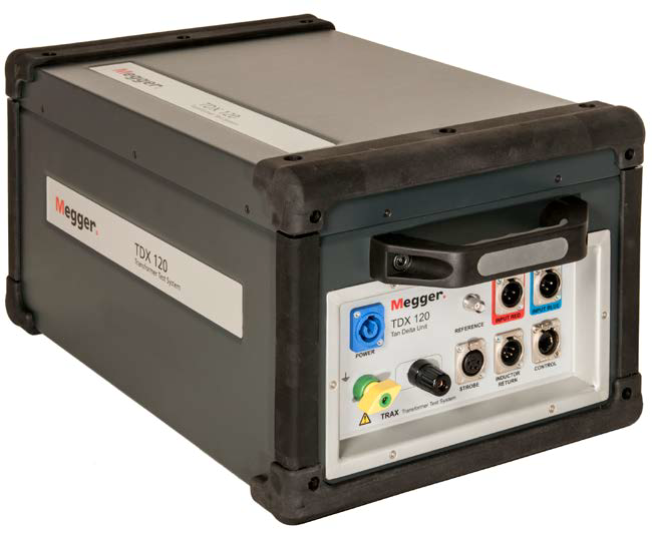

TRAX TDX 120 – 高壓介損單元, AJ-69090
還可用于電容和勵磁電流測試
TRAX TCX 200 – 大電流配件(電纜+電流放大單元),AJ-69290
進行2000A大電流測試時可將此配件移動到被測試品旁,以減少測試電纜的長度和重量。
TRAX TSX 300 – 3相/6繞組測試自動切換開關, AJ-69390
可用于變比測試(250V)、繞組電阻測試(16A)、勵磁電流測試、漏阻抗測試、雜散損耗頻響測試和磁動勢平衡。
