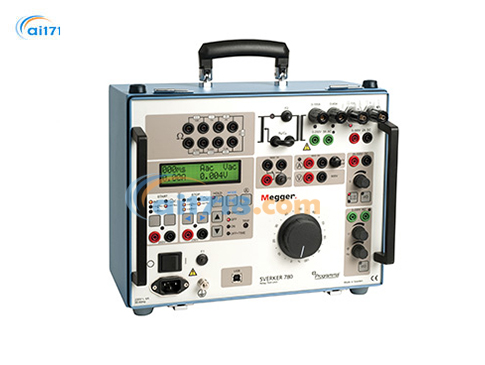

SVERKER780繼電保護測試儀簡介 :

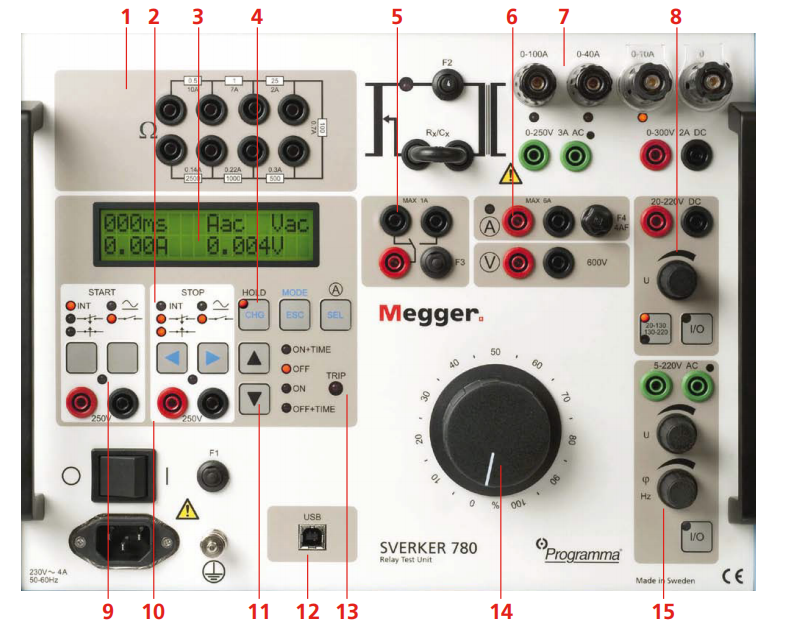

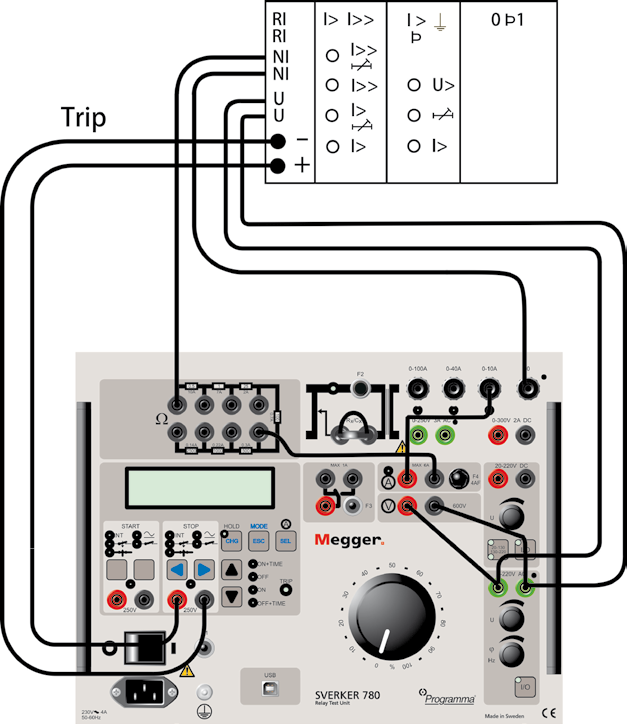

?SVERKER 780繼電器測試系統是工程師的工具箱??刂泼姘宓牟季址线壿嬓?。17. 從屏幕讀取讀數。用同樣的方式檢查大電流設置。
SVERKER780繼電保護測試儀特性和優點 :
?1. 電阻組合
內置的電阻組合對電流和電壓的調節更加*
2. 啟動和停止條件
計時器的啟動和停止輸入會(huì )響應變化、電壓或觸點的關閉/打開。在測試自動重合閘繼電器時也可使用計時器的啟動輸入,用以同步兩個或以上的SVERKER設備和使用外部信號產生信號。
3. 顯示
顯示時間、電流、電壓和其他參數。也可以進行設定,按下MODE按鈕您*可以進入設定模式。
4. 凍結功能(HOLD)
通過將顯示屏上的讀數靜止,使儀器可以測量短至主電源周期四分之一時間內的電壓和電流。電壓和電流讀數在計時器停止時被凍結。如果計時器不停止,那么當電流中斷時讀數也會(huì )被凍結。
5. 閉合/斷開連接
在測試開始后自動改變狀態??梢杂米魍絻膳_或者更多的SVERKER設備、其他外部設備或者來回地切換施加到繼保設備的電壓,使其在故障與非故障間切換。
6. 電流表和電壓表
電流和電壓通過內置的電流表和電壓表進行測試。也可測量電阻、阻抗、相位角、功率和功率因數。讀數在顯示屏上顯示出來。這些設備也可以用來測量外部電路的數據。電壓表也可用作第二臺電流表(比如當使用CSU20A測試差動繼電器時)。電流和電壓可以以A和V表示,也可以用給定電壓和電流的百分比來表示。
7. 電流源
根據不同的輸出端,提供0-250A AC, 0-250V AC或0-300V DC的輸出電流。通過主旋鈕進行設定。電流、電壓和其他參數的讀數會(huì )顯示在屏幕上。開始開關用來打開和關閉電流源。如果時間也被測量,那么這些參數的測量會(huì )與計時器同步。
8. 輔助電壓源
提供兩個范圍的20-220V DC電壓。配有過載保護,與其他輸出獨立。常用作被測設備的電源。
9. 狀態指示器
計時器的開始和停止輸入分別配有狀態指示器燈,亮的時候代表回路閉合或電壓為零(在探測觸點閉合或斷開時很有用)。這些指示燈使測試開始前檢查回路成為可能。
10. 計時器輸入
計時器擁有分開的開始和停止輸入,它可以用來測量外部周期和由SVERKER產生的序列。測試時間在屏幕上顯示。每個輸入也可被設置為根據觸點是否存在電壓(AC或DC)作出響應。
11. 開始開關
控制電流源和計時器的開和關??梢栽O置為四個狀態中的一種。ON+TIME會(huì )同時開始信號的產生和計時??梢杂脕?lái)測試過××(××代表電壓、電流或其他參數)繼電器。在一下情況下信號持續:a)繼保設備操作或中止計時器,或b)超過*大計時時間或開始開關松開(如果選擇片刻模式)OFF表示關閉電流源,因此輸出中斷。ON會(huì )打開電流源,使其處于發電狀態。OFF+TIME會(huì )中斷電源,同時開始計時。在測試低××(××代表電壓、電流或其他參數)繼電器時使用。計時器在繼保設備動作后停止。當測試自動重合閘系統時,SVERKER可以設定為當定時器的開始輸入被閉合命令激活后產生新的輸出。
12. 電腦通信接口USB
SVERKER配有與個人電腦和PC軟件SVERKER Win通信的串口。
13. 跳閘指示器
當停止條件滿足時發光,指示繼保設備的動作。如果進行的測試包含時間,這個指示器當繼電器發生動作時開始閃爍。
14. 主旋鈕
用來設置電流源產生的電流輸出。
15. AC電壓源
由于A(yíng)C電壓源與其它輸出分離,它被設置為獨立于電流源的電源。AC電壓源主要用來為繼保設備提供電壓輸入。

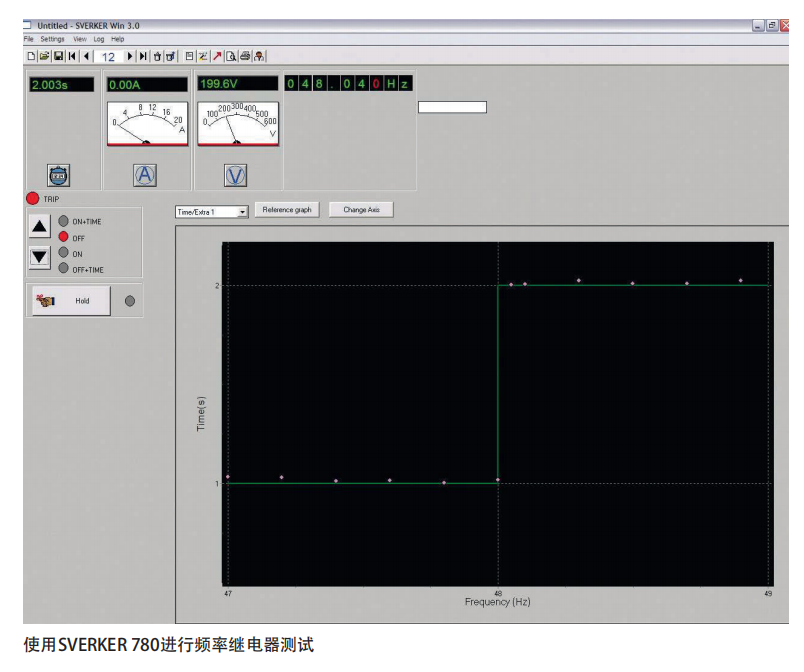

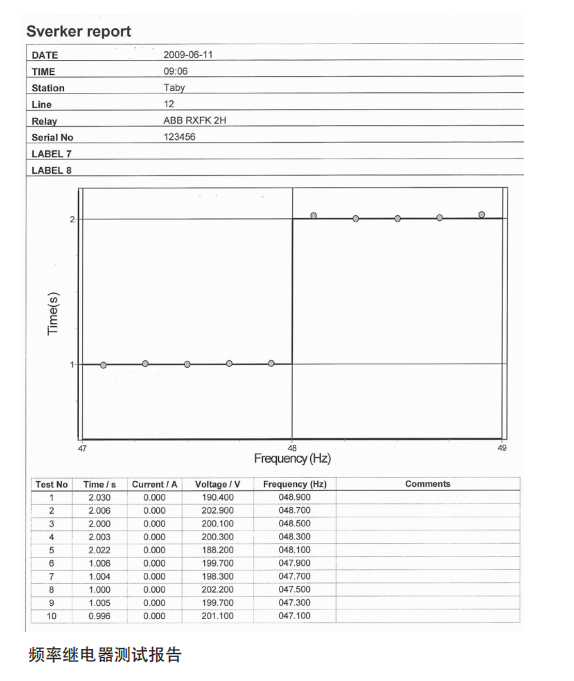

SVERKER780繼電保護測試儀可選軟件SVERKER Win :
SVERKER Win軟件使現場工作變得更加簡單,同時提供更加清楚的報告。測試時軟件使您能夠記錄電流、電壓和跳閘時間。SVERKER可以連接到PC的串口。測試結果可以直接通過表格或圖片進入報告,或進入其他外部程序,比如Microsoft Excel。SVERKER Win 使制作自定義報告變得簡單。非常有用的一個功能每個測試點在測試過程中都由參考圖以及電流/電壓圖顯示。如果愿意圖片可以輸出到檢測報告。
針對許多繼電器型號都可現做電流曲線也是它的一個可用的功能。
在繼電器測試時,每個被測值儲存在日志明細表上。您可在這張表的每個測試點添加評論。當整個測試完成后,您可以把所有內容保存為數據文件。稍后您可以打印測試結果。您可以不用現場寫報告,從而節省了時間。所有的報告書寫可以在辦公室方便地完成。SVERKER Win軟件提供了連接說明、測試說明和其他您需要預先準備事項的簡單調閱。這些圖形和文字說明的準備可以使用標準Word處理包。
您對SVERKER的設置也可以保存在一個文件中,以便于下次您想要測試相同或相似繼保設備時,只需打開文件*可設置SVERKER。
SVERKER軟件包含了一個32位程序,可以在Windows® 7/8/10下運行。存儲報告和設置所需的空間取決于被測繼保系統的數量。粗略的估算,您需要在硬盤上預留20-100 MB的空間。
可選配件

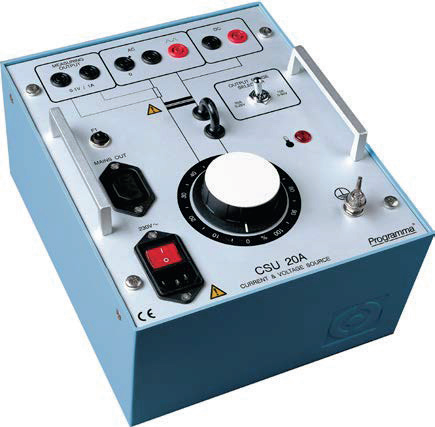

電源CSU20A
CSU20A是一個小巧的電壓和電流源,主要用來與SVERKER 780繼電測試裝置共同使用,以測試差動繼電器。兩者的結合可以為用戶提供兩路獨立的電流源,SVERKER 750/780的計時器/測試單元用來測試兩路輸出和繼電器的跳閘時間。
除了測試差動繼電器以外,裝置還可以用作一個多用途的AC/DC電源。CSU20A有一路AC電流/電壓輸出,一路完全濾波的DC輸出以及諧波限制測試中所使用的半波濾波DC輸出。
其他功能還包括電流測試分流器,可選的電壓/電流量程和AC主電源輸入/輸出。將SVERKER 750/780的主電源連接到CSU20A的主電源輸出,*可使兩臺裝置同步。

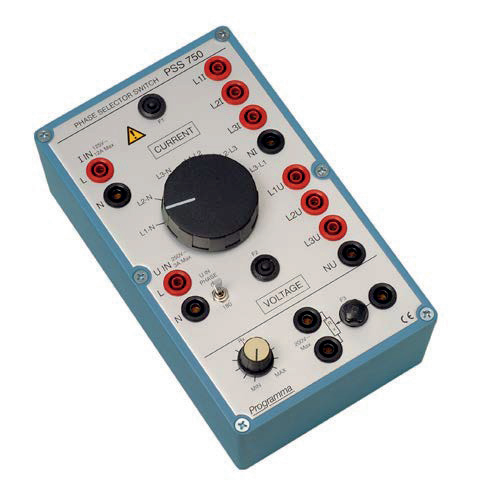

相選擇開關PSS750
相選擇開關PSS750配合SVERKER 750/780可測試三相繼電器。它與SVERKER 750/780和繼電器輸入相連接,允許用戶方便地選擇要測試的相。
PSS750可以處理電壓和電流源,單相或相與相測試可以被選擇。裝置有輸入輸出切換功能,也包含了一個可變電阻,與SVERKER 750/780的內置電容一起使用。這樣的功能使用戶能隨著測試電壓幅度的下降創(chuàng )建一個可變的相移。
無源的設計使其用途廣泛。比如只要您不超過規定,
可以使用任何電流或電壓的輸入。同時它也可將SVERKER 750/780的測試輸入連接到PSS750,通過使用開關選擇測試信號。
PSS750簡化了相切換、故障種類選擇和反相的步驟,并且創(chuàng )建了一個可變的相移。
訂貨信息
型號 | 訂貨號 |
SVERKER 780 Incl. Test lead set GA-00030 and Transport case GD-00182 Language: English, French, Spanish |
|
115 V Mains voltage | CD-31190 |
230 V Mains voltage | CD-32390 |
SVERKER 780 Incl. Test lead set GA-00030 and IP65 HD-case Language: English, French, Spanish |
|
115 V Mains voltage | CD-33190 |
230 V Mains voltage | CD-33390 |
SVERKER 780 Incl. Test lead set GA-00030 and Transport case GD-00182 Language: English, German, Swedish |
|
230 V Mains voltage | CD-32392 |
SVERKER 780 Incl. Test lead set GA-00030 and Transport case GD-00182 Language: Bulgarian, English, Turkish |
|
230 V Mains voltage | CD-32394 |
SVERKER 780 Incl. Test lead set GA-00030 and Transport case GD-00182 Language: Czech, English, Russian |
|
230 V Mains voltage | CD-32396 |
SVERKER Win PC Software Please specify the SVERKER serial number when ordering. SVERKER Win contains software, a copy-protection key and cables (RS232 and USB) for connecting the PC to SVERKER. Note that the software key can be installed on a single SVERKER. The software itself, however, can |
|
be installed on an unlimited number of PCs. | CD-8102X |
SVERKER Win Upgrade | CD-8101X |
CSU20A Incl. Cables and Transport case |
|
115 V Mains voltage | BF-41190 |
230 V Mains voltage | BF-42390 |
PSS750 | CD-90020 |
Cable organizer Velcro straps, 10 pcs. |
AA-00100 |
SVERKER 780規格 |
|
|
|
|
在額定電壓輸入、+25°C的環境下規格的各項指標有效,指標會(huì )在不經意間產生變化。 |
|
|
|
|
環境 |
|
|
|
|
應用場合 | 儀器可在高壓變電站和工業環境下使用。 |
|
|
|
溫度 |
|
|
|
|
運行 | 0°C到+50°C (32°F到+122°F) |
|
|
|
儲存和運輸 | |-40°C到+70°C (-40°F到+158°F) |
|
|
|
濕度 | 5% – 95% RH, 不凝結 |
|
|
|
CE標識 |
|
|
|
|
LVD | 2006/95/EC |
|
|
|
EMC | 2004/108/EC |
|
|
|
常規 |
|
|
|
|
電源電壓 | 115/230 V AC, 50/60 Hz |
|
|
|
功率(*大) | 1380 W |
|
|
|
保護 | 熱切斷,自動過載保護 |
|
|
|
尺寸 |
|
|
|
|
儀器 | 350 x 270 x 220 mm(13.8” x 10.6” x 8.7”) |
|
|
|
運輸箱 | 610 x 350 x 275 mm(24.0” x 13.8” x 10.8”) |
|
|
|
重量 |
|
|
|
|
SVERKER 780 |
18.1 kg (39.9 lbs) 27.1 kg (59.7 lbs) 包含配件和運輸箱 |
|
|
|
4 mm可折疊安全插頭的測試導線組 |
2 x 0.25 m (0.8 ft), 2.5 mm2 2 x 0.5 m (1.6 ft), 2.5 mm2 8 x 2.0 m (6.6 ft), 2.5 mm2 |
|
|
|
Y型連接器測試導線組 | 2 x 3.0 m (9.8 ft), 10 mm2 |
|
|
|
顯示器 | LCD |
|
|
|
測量單元 |
|
|
|
|
計時器 |
|
|
|
|
時間可以以秒或工頻周期數顯示。 |
|
|
|
|
量程 | 分辨率 | 誤差 |
|
|
000-9.999 s | 1 ms | ±(1 ms + 0.01%)* |
|
|
10.00-99.99 s | 10 ms | ±(10 ms + 0.01 %)* |
|
|
100.0-999.9 s | 100 ms | ±(100 ms + 0.01 %)* |
|
|
* 在INT模式下的OFF+TIME開始條件,以上測量誤差還要加上1 ms |
|
|
|
|
量程 | 分辨率 | 誤差 |
|
|
0.0-999.9個周期 | 0.1個周期 | ±(0.1個周期 + 0.01%) |
|
|
50 Hz 1000 -49999個周期 60 Hz 1000-59999個周期 |
1個周期 | ±(1個周期 + 0.01%) |
|
|
電流表 |
|
|
|
|
測試方法 |
AC,RMS真值 DC,平均值 |
|
|
|
量程 |
|
|
|
|
內部 | 0.00 – 250.0 A |
|
|
|
外部 | 0.000 – 6.000 A |
|
|
|
誤差 |
|
|
|
|
內部量程 1) |
|
|
|
|
0–10 A AC | ±(1% + 20 mA) |
|
|
|
0–40 A AC | ±(1% + 40 mA) |
|
|
|
0–100 A AC | ±(1% + 200 mA) |
|
|
|
外部量程 1) |
|
|
|
|
0–0.6 A AC | ±(1% + 20 mA) |
|
|
|
0–6 A AC | ±(1% + 20 mA) |
|
|
|
0–0.6 A DC | ±(0.5% + 2 mA) |
|
|
|
0–6 A DC | ±(0.5% + 20 mA) |
|
|
|
分辨率 |
|
|
|
|
內部量程 |
10 mA (量程 <100 A) 100 mA (量程 >100 A) |
|
|
|
外部量程 | 1 mA |
|
|
|
電壓表 |
|
|
|
|
測試方法 |
AC,RMS真值 DC,平均值 |
|
|
|
量程 | 0.00 – 600.0 V |
|
|
|
誤差 1) |
AC, ±(1% + 200 mV) *大值 DC, ±(0.5% + 200 mV) *大值 誤差值與被測電壓大小有關 |
|
|
|
額外測試 |
|
|
|
|
功率因數和相位角測試 |
|
|
|
|
|
量程 | 分辨率 | 誤差 |
|
功率因數 cos φ | |-0.99 (容性)到 +0.99(感性) | 0.01 | ±0.04 |
|
相位角 φ (°) | 000 – 359° | 1° | ±2° |
|
電抗和功率測量 |
|
|
|
|
AC | Z (? and °), Z (?), R和X (? and ?),P (W), S (VA), Q (VAR) |
|
|
|
DC | R (?), P (W) |
|
|
|
量程 | *大999 kX (X= 單位) |
|
|
|
閉合/斷開連接 |
|
|
|
|
*大電流 | 1 A |
|
|
|
*大電壓 | 250 V AC或120 V DC |
|
|
|
重合閘測試 |
|
|
|
|
被測項目 | 跳閘和重合閘時間 |
|
|
|
顯示 | 測試結束后所有時間的明細表在顯示屏上顯示 |
|
|
|
斷路器狀態反饋 | 閉合/斷開測試可以用來反饋斷路器狀態 |
|
|
|
*大重合閘次數 | 49 |
|
|
|
*大測試時間 | 999 s |
|
|
|
電阻和電容組 |
|
|
|
|
電阻 | 0.5 Ω 到 2.5 kΩ |
|
|
|
電容 2) | 10 μF, *大電壓450 V AC |
|
|
|
輸出 |
|
|
|
|
電流輸出 – AC |
|
|
|
|
量程 | 空載電壓(*?。?/span> | 滿載電壓(*?。?/span> | 滿載電流(*大) | 負載/空載次數On(*大)/Off (*?。?/span> |
0 – 10 A | 90 V | 75 V | 10 A | 2/15 分鐘 |
0 – 40 A | 25 V | 20 V | 40 A | 1/15 分鐘 |
0 – 100 A | 10 V | 8 V | 100 A | 1/15 分鐘 |
0 – 100 A | 10 V | —— | 200 A | 1 秒/5 分鐘 |
電壓輸出 – AC /DC |
|
|
|
|
量程 | 空載電壓(*?。?/span> | 滿載電壓(*?。?/span> | 滿載電流(*大) |
|
0 – 60 V AC | 70V | 60V | 0.25A |
|
60 – 120 V AC | 130V | 120V | 0.25A |
|
量程的步進電壓均為10V,以減少變量 |
|
|
|
|
獨立的AC電壓源SVERKER 780 |
|
|
|
|
量程 | 空載電壓(*?。?/span> | 滿載電壓(*?。?/span> | 滿載電功率(*大) |
|
5 – 220 V AC | 240 V AC |
220 V AC,33 W 200 V AC, 46 W |
33 W,連續 46 W,1 分鐘 |
|
相位角 | 分辨率 | 誤差 |
|
|
0 – 359° | 1° | ±2° |
|
|
頻率 | 分辨率 | 誤差 |
|
|
15 – 550 Hz | 1 mHz | ±0.1% |
|
|
輔助DC輸出 |
|
|
|
|
量程 | 電壓 | *大電流 |
|
|
電壓 |
|
|
|
|
*大電流 |
|
|
|
|
20 – 130 V DC |
20 V DC 130 V DC |
300 mA 375 mA |
|
|
130 – 220 DC |
130 V DC 220 V DC |
325 mA 400 mA |
|
|
