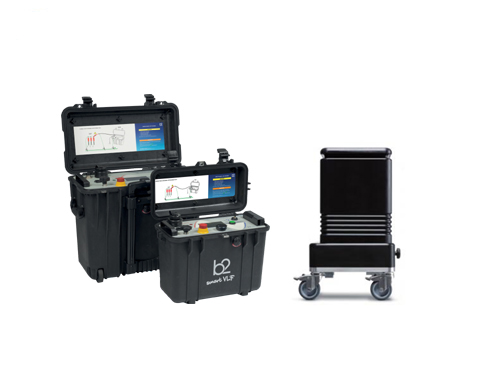

超低頻局放測試儀是由HVA45TD與PD30-E局放測試單元組合而成,可以對10kv電纜進行超低頻耐壓測試與超低頻局放測試,具有很好的測試效果。
HVA45TD超低頻電纜測試系統簡介:
?HVA45TD是用于測試中低壓電纜的真正緊湊便攜的超低頻測試系統。
?HVA45TD可應用于10kv以下電纜的耐壓,35kv以下介質損耗、局部放電等項目的測試。
?HVA45TD自身集成介質損耗診斷系統,具有電纜耐壓測試、外護套測試、外護套故障定位、直流測試、介質損耗測試等多種測試功能。
?同時HVA45TD是上*輕的,集耐壓和介質損耗測試為一體的,峰值電壓可達到45kv的電纜測試儀。
為什么應用超低頻進行電纜測試?
根據GB50150-2016規定,對于額定電壓U0/U為18/30kV及以下電纜,可以用有效值為3U0的0.1Hz(超低頻)電壓施加15min來進行交流耐壓試驗,同時超低頻設備具有體積小、能耗低、便攜等特點。
HVA45TD超低頻電纜測試系統應用領域:
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司
HVA45TD超低頻電纜測試系統特點:
?滿足標準
相比同類儀器,HVA45TD滿足GB50150-2016,可以完全按照*標準對45kv內的電纜進行耐壓測試
?一機多用
HVA45TD自身集成符合IEEE 400.2-2013的耐壓測試和介質損耗因數診斷模塊??蛇M(jìn)行電纜交直流耐壓測試、外護套測試及故障定位等多種測試
?電壓可升級
可根據用戶需要提升峰值電壓至48kv,能夠滿足更高電壓電纜的測試要求
?強大的輸出
輸出電壓峰值可達45kV,有效值可達38KV。與同品類儀器相比,電容*大10μF,可測試更長距離電纜。輸出電流*大可達60mA,及大地減少電纜充電的等待時間
?無限制運行時間
HVA高壓系統的運行時間不受熱限制,可連續運行。而同品類儀器在連續工作1小時后,需要將儀器停機散熱2小時
?可視化軟件
與同類儀器相比,HV45TD所有的測試結果可以通過USB或藍牙進行下載、編輯并生成報告。軟件具有圖形分析功能,可以更加直觀地讀取測試結果并與之前測試結果生成對比
?DDD安全系統
HVA45TD具有兩個獨立的接地裝置(電子和機械放電),即使儀器運行時電源被意外切斷,也能使儀器放電,保證操作人員的安全
?返回電壓保護
防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓大于100V時,自動切斷電源并有紅色指示燈指示,保證操作人員安全
?運輸方便
HVA45TD在尺寸,重量(36 kg)方面都具有突出特點,具有防水等級為IP67的非常堅固的水密外殼,減少了額外的運輸箱,便于現場測試及運輸
?高清顯示屏
具有高清的彩色顯示屏(4,3"),可以輕松讀取測試結果
?干性系統
HVA45TD內部無油填充部件,方便用戶日常的維護及運輸。
?系統可升級
可根據用戶的需要添加局部放電測試模塊,同時進行電纜耐壓、局部放電、介質損耗因數測試
PD30-E局部放電診斷系統簡介:
?B2hv的中高壓電纜局放診斷系統能夠*定位電纜及其連接(接頭和終端)中的局放故障點并測出該故障點的局放值,從而能提前檢測到通常由機械損壞或安裝不當引起的故障。
?b2電力診斷系統PD30-E需要與超低頻高壓發生器HVA34組合使用產生穩定頻率的正弦超低頻輸出電壓,從而測的電纜的局放值。
?PD30-E測試方法和測試過程滿足IEEE400.2-2013標準要求。
?此外,根據標準IEEE.2-2013和IEC 60270要求,PD30-E設備還可通過添加TD模塊,進行介質損耗的測量。
?同時PD30-E設備輕巧便攜,現場操作十分方便。
PD30-E局部放電診斷系統應用領域:
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司
?電力科學研究院
PD30-E局部放電診斷系統特點:
?波形
符合IEEE 400.2-2013描述的*用來測試診斷局部放電(PD)。也可添加TD模塊,來測量介質損耗。
?局放映射
在總電纜長度上呈現局放位置,能夠對局部放電的*定位,識別電纜絕緣,端子和接頭局放的*位置

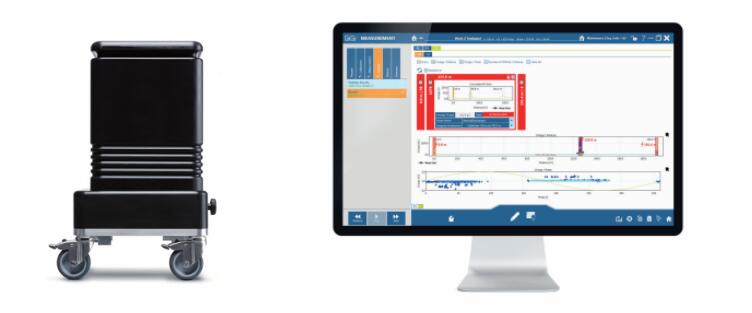

?強大的軟件b2Suite®
綜合控制和診斷軟件b2Suite®使診斷過程十分簡單,操作員可按引導逐步完成整個測試流程。
?TE相位分辨率(局放模式)
對故障類型進行分類,對不同的局放類型一目了然。
?*地局放算法
b2Suite®區分有效和無效的PD信號,然后將它們分開。這有助于用戶輕松解釋測試結果。
?數據庫
通過綜合的b2Suite®數據庫可輕松分析和評估PD測量結果。 用于歸檔測量的快速搜索功能和測量結果。
?測試時間短
基于b2hv系列設備進行局放測試時,只需要15分鐘便可完成一次診斷檢測并生成相應的診斷報告。
?雙濾波器
設備具有數字和模擬濾波器,測試結果更準確。
?寄生頻率顯示
可顯示寄生頻率帶通和帶阻,防止寄生振蕩的產生。
輸入電壓
100 – 240 V, 50/60 Hz, 400 VA
輸出電壓
正弦波: 0 – 45 kV peak, 32 kV rms
DC: ± 0 – 45 kV
方波: 0 - 45 kV
精度: ± 1%
分辨率: 0.1 kV
輸出電流
0 – 60 mA (分辨率 1 μA) | 精度:±1%
輸出頻率
0.01 … 0.1 Hz 步進 0.01 Hz (默認 0.1 Hz) - 自動頻率
Tan Delta精度:分辨率負載 > 10 nF
± 1 x 10 -4 ;1 x 10 -6
Leakage Guard® — 檢測和補償泄漏電流
阻抗范圍
0.1 MΩ…5 GΩ
輸出負載
1.0 μF @ 0.1 Hz @ 32kV rms
絕緣護套檢測
z*大電壓: 10 kV
動作電流: 0.1 mA – 5.0 mA
絕緣護套缺陷定位
*大電壓: 10 kV
脈沖/周期: 1:3 / 4 s, 1:5 / 4 s, 1:5 / 6 s, 1:9 / 6 s
輸出模式
AC (VLF) 對稱和在整個范圍內不受負載影響,
DC (正極或者負極), Burn-/Fault Condition或者
Fault Trip Mode, 絕緣護套檢測
安全性
50 Hz 12 kV 回授保護 / 雙放電設備 (內部)
內存
保存50個檢測記錄 | USB幾乎沒有限制
測量
電壓和電流 (True rms 和/或 peak), 容抗,電阻,時間
HV電纜
5 m帶夾線鉗
軟件
“b2 Control Center” (包括在內)
計算機接口
Bluetooth 標準
USB 標準
尺寸
長 500 x 寬 305 x 高 457 mm (Peli Case)
重量
36 kg
環境條件
存放:-25°C 到 + 70°C
運行:-20°C 到 + 55°C
濕度:
5-85% 無凝結
局部放電診斷(PD) | |
輸入電壓 | 110 - 240V AC, 50/60Hz |
工作電壓 |
正弦波:1 - 24 kV rms / 34 kV peak 頻率:0.01 … 0.1 Hz in steps of 0.01 Hz (default 0.1 Hz) - auto frequency |
高壓耦合電容器 |
電容:~ 1 nF 尺寸/重量:L 300 x W 250 x H 486mm 29 kg |
高壓濾波器 |
電容:~ 4 nF 尺寸/重量:L 300 x W 250 x H 486mm 29 kg |
過濾 | 數字 & 模擬 |
速度范圍(v / 2) | 10 - 150 m/μs |
測試范圍 | 100 km |
PD背景級別 | < 10 pC |
PD定位精度 | 1% |
PD分辨率 | 0.1 pC | 0.1 m |
采樣率 | 125 MHz (Version 2 - 200 MHz) |
輸入阻抗 | 10 kΩ / 50 pF |
帶寬 | 100 MHz | Analog Filter |
信號放大 | 0 - 52 dB (1 channel) | 0 - 72 dB (2 channel) |
環境條件 存儲 運行 |
- 20°C to + 65°C - 5°C to + 45°C |
可擴展的介質損耗診斷系統 (TD30) | |
操作電壓 |
正弦:1 - 23 kV rms 頻率:0.1 Hz ; 0.01 to 0.09 Hz 1 |
介質損耗測試 |
分辨率:1 x 10 -6 精度:± 1 x 10 -4 |
電壓測試 |
分辨率:0.1 kV rms 精度:0.5% |
電流測試 |
分辨率:1μA rms 精度:0.5% |
負載范圍 標準 | 500 pF to 10 μF |
重量和尺寸 | 3kg |
控制和診斷軟件b2Suite® | |
特征 |
? 0,1 Hz PD和TD診斷(主機選配內置TD可同時診斷) ? PD診斷的自動或手動模式 ? 指導診斷流程 ? 綜合數據庫 |
控制 | b2 VLF主機控制,PD和TD診斷 |
測量 | 電纜長度與PD活動,PD位置,PD映射,背景噪聲,PD幅度,正弦波顯示,PDIV和PDEV等... |
系統要求 | MS Windows 7 / 8, 64 Bit 操作系統 |
供貨范圍 | 根據用戶所選配置可包含:校準器,高壓電纜,電源和接地電纜,電暈屏蔽,運輸箱(2),b2套件軟件(1個許可證),操作手冊, |
選配 | 數據庫 , P C , V LF主機 |
