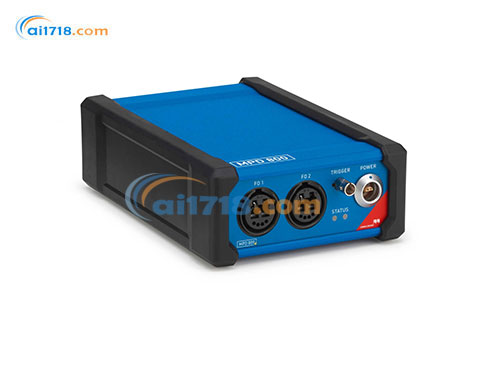

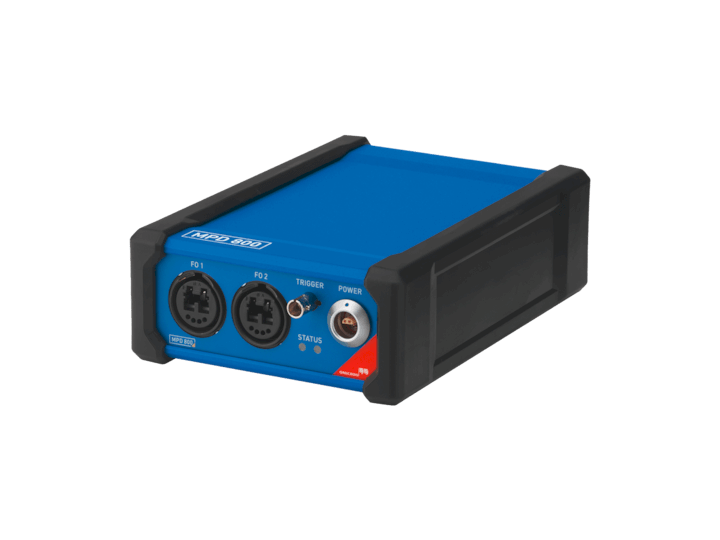

奧地利Omicron MPD800通用局部放電測量與分析系統由愛儀器儀表網代理，MPD800通用局部放電測量與分析系統非常適用于工廠和現場測試，即便是面對*嚴苛的環境條件也有著同樣的出色表現。借助于其出色的信號分離功能，即便是*小的局部放電脈沖測量也可以不受干擾的影響，并得到正確的分析結果?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
MPD800通用局部放電測量與分析系統是我們繼局部放電 (PD) 測量與分析系統 MPD 500 及 MPD 600 的之后的*新一代產品。
MPD800非常適用于工廠和現場測試，即便是面對*嚴苛的環境條件MPD800也有著同樣的出色表現。借助于MPD800出色的信號分離功能，即便是*小的局部放電脈沖測量也可以不受干擾的影響，并用MPD800得到正確的分析結果。
MPD800通用局部放電測量與分析系統特點：
MPD800適合各類電氣設備和元件的局部放電測試系統
MPD800堅固耐用且靈活便捷，可在實驗室、測試臺及現場使用
MPD800局部放電的多通道同步測量和開窗功能
MPD800可按照局部放電測試的 IEC 和 IEEE 標準要求選擇濾波器
MPD800較寬的局部放電測量頻率范圍，在強干擾環境下也能實現*佳信噪比
MPD800先進的噪聲分離和信號源分離技術，確?？煽康姆治?/span>
MPD800提供可配置用戶界面的多語種的局部放電測試軟件，實現個性化局部放電測試和報告
MPD800 有著非常廣泛的局放測試應用，從傳統的電力行業，例如在制造廠、修理廠、實驗室，一直到工業領域的應用，例如的電機診斷測試。
對按照相關標準進行的局部放電測試，MPD800能為您提供強大的支持，包括常規試驗和形式試驗、工廠和現場交接試驗以及絕緣缺陷帶電檢測，確定以下設備是否存在局部放電并對其進行定位：
電力變壓器
電力電纜
電機
氣體絕緣封閉式組合電器 (GIS) 和中壓開關
工業驅動設備
鐵路運輸
高壓配件諸如套管、絕緣子、電容器、電纜終端、母線
MPD800通用局部放電測量與分析系統測量?jì)?yōu)點

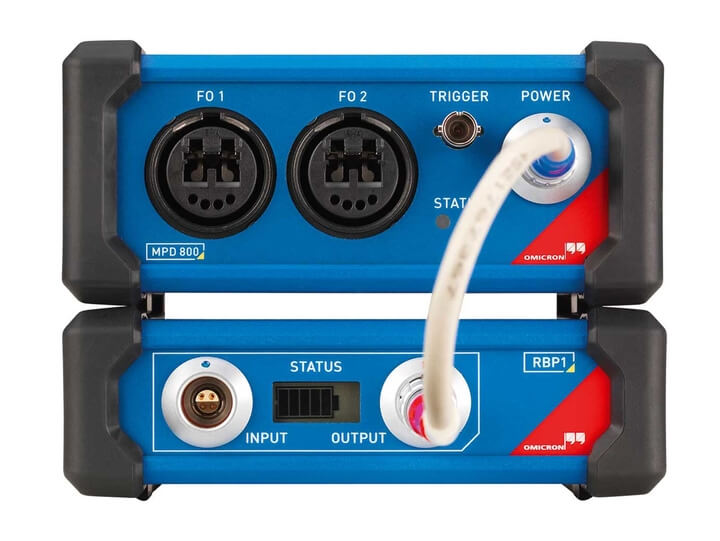

MPD800 系統由 MPD800 測量設備、MCU2 控制單元和分析軟件組成。根據不同的測量方法，MCU2 可以通過光纖連接至單個或多個 MPD800 設備。MPD800 設備和 RBP1 電池所構成的測量體系既可以直接連接到測試對象，也可以通過 CPL1 或 CPL2 耦合設備連接到測試對象。MCU2 通過 USB 接口連接到安裝有MPD800 分析軟件的筆記本電腦或 PC。
MPD800通用局部放電測量與分析系統有如下幾項優點：
MPD800可實現電氣隔離保證試驗安全
MPD800 采用電池供電，靈活、方便且沒有電源干擾
MPD800*大程度地減小周邊環境干擾帶來的不利影響
MPD800高*度的時間同步局部放電的定位與分析能力更加出色
|
訂貨信息 |
||
| MPD 800 基本包 |
|
|
|
MPD 800 基本包 |
局部放電基本包，用于在固定配置的測量系統中高效率地執行 例行測試?；景鼉H提供一個局部放電測量通道。如需額外的 測量通道，可升級至 MPD Suite 軟件的標準軟件包。 |
P0000002 |
|
MPD 800 標準包 |
|
|
|
MPD 800 標準包 (1個通道、1 個單元) |
單相局部放電測試的普通配置，使用一個通道和一個MPD 800 設備。 它適用于所有設備和應用，包括用于簡化的自定義測試、分析和報告的綜合診斷工具集。 |
P0000004 |
|
MPD 800 標準包 (3個通道、2 個單元) |
用于三相局部放電測試的普通配置，使用兩個MPD 800 設備的三個測量通道。 是進行電機、發電機和大型變壓器，以及電纜局部放電現場測試的理想選擇。 |
P0000006 |
|
MPD 800 標準包 (3個通道、3 個單元) |
用于三相局部放電測試的增強配置，使用三個MPD 800 設備 的三個測量通道。其是進行電動機、發電機和變壓器，以及電 纜局部放電現場測試的理想選擇。 |
P0000008 |
|
MPD 800 標準包 (6個通道、3 個單元) |
用于三相局部放電測試的普通配置，使用三個MPD 800 設備 的六個測量通道。該配置是進行變壓器或電纜局部放電現場 測試的理想選擇。 |
P00000010 |
|
MPD 800 標準包 (6個通道、4 個單元) |
用于三相局部放電測試的增強配置，使用四個MPD 800 設備 的六個測量通道。該配置是進行大型變壓器或電纜局部放電 現場測試的理想選擇。 |
P00000012 |
|
MPD 800 擴展包 |
|
|
|
MPD 800 測量擴展包 |
測量擴展包，增加一個局部放電測量通道擴展現有的 MPD 800 系統。它包含 1 個 MPD 800 單元、1 個測量通道 許可及其他附件。 |
P0000014 |
|
MPD 800 開窗擴展包 |
開窗擴展包，用于在強干擾環境中為您的MPD 系統增強干擾 抑制/噪聲抑制能力。它包含 1 個 MPD 800單元、1 個開窗通 道許可及其他附件。 |
P0000016 |
|
MPD 800 單元 |
1 個 MPD 800單元，增加一個 MPD 800 單元擴展現有的 MPD 800系統。測量通道許可必須單獨訂購。 |
P0000018 |
|
MPD 800 許可擴展 |
|
|
|
MPD 800 局部放電測量通道許可擴展 |
軟件許可升級，用于激活另一個局部放電測量通道。 |
P0000020 |
|
MPD 800 開窗通道許可擴展 |
軟件許可升級，用于在強干擾環境中，在另外一個局部放電測量 通道上執行通道開窗，以進行干擾抑制。 |
P0000021 |
|
MPD Suite 軟件應用升級選項 |
|
|
|
MPD 800 基本包到標準包升級選項 |
軟件許可升級，升級為通用單相局部放電測試所用 MPD 800 軟件的標準功能。 |
P0000003 |
|
MPD 800 標準包到通用包升級選項 |
軟件許可升級升級到通用局部放電測試所用的組合功能包， 包括 3PARD、3FREQ、局部放電定位和 VLF 測試附加軟件。 |
P0000028 |
|
MPD 800 標準包至變壓器測試包 升級選項 |
軟件許可升級，增加電力變壓器上執行多相局部放電測量所需 的所有功能，包括3PARD 和同步無線電干擾電壓 (RIV) 及電荷 測量功能。 |
P0000022 |
|
MPD 800 標準包至電動機和發電機測試包升級選項 |
軟件許可升級，增加電機和發電機上執行多相局部放電測量所 需的所有功能 (包括 3PARD)。 |
P0000023 |
|
MPD 800 標準包至通用單相測試包 升級選項 |
軟件許可升級，用于在各種高電壓設備和部件(例如儀用互感 器、套管、電容器、絕緣子和開關) 上執行單相局部放電測量。 它包含3FREQ 及同步 RIV 和電荷測量功能。 |
P0000024 |
|
MPD 800 標準包至電纜出廠測試包 升級選項 |
軟件許可升級，用于獲得通過專用濾波器、VLF 測試支持和 3FREQ 執行局部電纜局部放電定位所需的所有功能。 |
P0000025 |
|
MPD 800 標準包至現場電纜測試包 升級選項 |
軟件許可升級，用于獲得在多個測量點(例如電纜接頭和終端) 執行現場局部放電測試與調試所需的所有功能。 它包含3PARD、帶專用濾波器的電纜局部放電定位工具及VLF測試持。 |
P0000026 |
奧地利Omicron MPD800通用局部放電測量與分析系統由愛儀器儀表網代理，MPD800通用局部放電測量與分析系統非常適用于工廠和現場測試，即便是面對*嚴苛的環境條件也有著同樣的出色表現。借助于其出色的信號分離功能，即便是*小的局部放電脈沖測量也可以不受干擾的影響，并得到正確的分析結果?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
MPD800通用局部放電測量與分析系統是我們繼局部放電 (PD) 測量與分析系統 MPD 500 及 MPD 600 的之后的*新一代產品。
MPD800非常適用于工廠和現場測試，即便是面對*嚴苛的環境條件MPD800也有著同樣的出色表現。借助于MPD800出色的信號分離功能，即便是*小的局部放電脈沖測量也可以不受干擾的影響，并用MPD800得到正確的分析結果。
MPD800通用局部放電測量與分析系統特點：
MPD800適合各類電氣設備和元件的局部放電測試系統
MPD800堅固耐用且靈活便捷，可在實驗室、測試臺及現場使用
MPD800局部放電的多通道同步測量和開窗功能
MPD800可按照局部放電測試的 IEC 和 IEEE 標準要求選擇濾波器
MPD800較寬的局部放電測量頻率范圍，在強干擾環境下也能實現*佳信噪比
MPD800先進的噪聲分離和信號源分離技術，確?？煽康姆治?/span>
MPD800提供可配置用戶界面的多語種的局部放電測試軟件，實現個性化局部放電測試和報告
MPD800 有著非常廣泛的局放測試應用，從傳統的電力行業，例如在制造廠、修理廠、實驗室，一直到工業領域的應用，例如的電機診斷測試。
對按照相關標準進行的局部放電測試，MPD800能為您提供強大的支持，包括常規試驗和形式試驗、工廠和現場交接試驗以及絕緣缺陷帶電檢測，確定以下設備是否存在局部放電并對其進行定位：
電力變壓器
電力電纜
電機
氣體絕緣封閉式組合電器 (GIS) 和中壓開關
工業驅動設備
鐵路運輸
高壓配件諸如套管、絕緣子、電容器、電纜終端、母線
MPD800通用局部放電測量與分析系統測量?jì)?yōu)點
MPD800 系統由 MPD800 測量設備、MCU2 控制單元和分析軟件組成。根據不同的測量方法，MCU2 可以通過光纖連接至單個或多個 MPD800 設備。MPD800 設備和 RBP1 電池所構成的測量體系既可以直接連接到測試對象，也可以通過 CPL1 或 CPL2 耦合設備連接到測試對象。MCU2 通過 USB 接口連接到安裝有MPD800 分析軟件的筆記本電腦或 PC。
MPD800通用局部放電測量與分析系統有如下幾項優點：
MPD800可實現電氣隔離保證試驗安全
MPD800 采用電池供電，靈活、方便且沒有電源干擾
MPD800*大程度地減小周邊環境干擾帶來的不利影響
MPD800高*度的時間同步局部放電的定位與分析能力更加出色
|
訂貨信息 |
||
| MPD 800 基本包 |
|
|
|
MPD 800 基本包 |
局部放電基本包，用于在固定配置的測量系統中高效率地執行 例行測試?；景鼉H提供一個局部放電測量通道。如需額外的 測量通道，可升級至 MPD Suite 軟件的標準軟件包。 |
P0000002 |
|
MPD 800 標準包 |
|
|
|
MPD 800 標準包 (1個通道、1 個單元) |
單相局部放電測試的普通配置，使用一個通道和一個MPD 800 設備。 它適用于所有設備和應用，包括用于簡化的自定義測試、分析和報告的綜合診斷工具集。 |
P0000004 |
|
MPD 800 標準包 (3個通道、2 個單元) |
用于三相局部放電測試的普通配置，使用兩個MPD 800 設備的三個測量通道。 是進行電機、發電機和大型變壓器，以及電纜局部放電現場測試的理想選擇。 |
P0000006 |
|
MPD 800 標準包 (3個通道、3 個單元) |
用于三相局部放電測試的增強配置，使用三個MPD 800 設備 的三個測量通道。其是進行電動機、發電機和變壓器，以及電 纜局部放電現場測試的理想選擇。 |
P0000008 |
|
MPD 800 標準包 (6個通道、3 個單元) |
用于三相局部放電測試的普通配置，使用三個MPD 800 設備 的六個測量通道。該配置是進行變壓器或電纜局部放電現場 測試的理想選擇。 |
P00000010 |
|
MPD 800 標準包 (6個通道、4 個單元) |
用于三相局部放電測試的增強配置，使用四個MPD 800 設備 的六個測量通道。該配置是進行大型變壓器或電纜局部放電 現場測試的理想選擇。 |
P00000012 |
|
MPD 800 擴展包 |
|
|
|
MPD 800 測量擴展包 |
測量擴展包，增加一個局部放電測量通道擴展現有的 MPD 800 系統。它包含 1 個 MPD 800 單元、1 個測量通道 許可及其他附件。 |
P0000014 |
|
MPD 800 開窗擴展包 |
開窗擴展包，用于在強干擾環境中為您的MPD 系統增強干擾 抑制/噪聲抑制能力。它包含 1 個 MPD 800單元、1 個開窗通 道許可及其他附件。 |
P0000016 |
|
MPD 800 單元 |
1 個 MPD 800單元，增加一個 MPD 800 單元擴展現有的 MPD 800系統。測量通道許可必須單獨訂購。 |
P0000018 |
|
MPD 800 許可擴展 |
|
|
|
MPD 800 局部放電測量通道許可擴展 |
軟件許可升級，用于激活另一個局部放電測量通道。 |
P0000020 |
|
MPD 800 開窗通道許可擴展 |
軟件許可升級，用于在強干擾環境中，在另外一個局部放電測量 通道上執行通道開窗，以進行干擾抑制。 |
P0000021 |
|
MPD Suite 軟件應用升級選項 |
|
|
|
MPD 800 基本包到標準包升級選項 |
軟件許可升級，升級為通用單相局部放電測試所用 MPD 800 軟件的標準功能。 |
P0000003 |
|
MPD 800 標準包到通用包升級選項 |
軟件許可升級升級到通用局部放電測試所用的組合功能包， 包括 3PARD、3FREQ、局部放電定位和 VLF 測試附加軟件。 |
P0000028 |
|
MPD 800 標準包至變壓器測試包 升級選項 |
軟件許可升級，增加電力變壓器上執行多相局部放電測量所需 的所有功能，包括3PARD 和同步無線電干擾電壓 (RIV) 及電荷 測量功能。 |
P0000022 |
|
MPD 800 標準包至電動機和發電機測試包升級選項 |
軟件許可升級，增加電機和發電機上執行多相局部放電測量所 需的所有功能 (包括 3PARD)。 |
P0000023 |
|
MPD 800 標準包至通用單相測試包 升級選項 |
軟件許可升級，用于在各種高電壓設備和部件(例如儀用互感 器、套管、電容器、絕緣子和開關) 上執行單相局部放電測量。 它包含3FREQ 及同步 RIV 和電荷測量功能。 |
P0000024 |
|
MPD 800 標準包至電纜出廠測試包 升級選項 |
軟件許可升級，用于獲得通過專用濾波器、VLF 測試支持和 3FREQ 執行局部電纜局部放電定位所需的所有功能。 |
P0000025 |
|
MPD 800 標準包至現場電纜測試包 升級選項 |
軟件許可升級，用于獲得在多個測量點(例如電纜接頭和終端) 執行現場局部放電測試與調試所需的所有功能。 它包含3PARD、帶專用濾波器的電纜局部放電定位工具及VLF測試持。 |
P0000026 |
|
MPD 800 系統規格 |
|
| 輸入接口 |
|
| 電壓 |
PD 輸入: 80 V峰值 |
| 電流 |
AC 輸入(*大持續RMS):250 mA AC輸入(*小 RMS): 20 nARMS |
| 阻抗 |
PD 輸入:50 ? ± 20 % AC輸入 (f < 4 kHz):5 ? ± 20 % |
| 端口 |
PD 輸入:2 x BNC AC輸入:2 x BNC |
| 動態范圍 |
PD 輸入: 140 dB (總體),
70 dB (按量程) AC輸入: 170 dB (總體),
107 dB (按量程) |
| 級數 |
PD 輸入: 14 AC輸入: 5 |
| 頻率范圍 |
|
|
PD 輸入內置檢測阻抗 |
啟用:6 kHz ... 35 MHz 關閉:0 Hz ... 35 MHz |
|
AC 輸入 (± 0.01 dB) |
0 Hz, 5 Hz ... 10 kHz |
| 準確度 |
|
|
PD 輸入 |
±2% |
| AC輸入 | 0.02% |
| 頻率 |
± 1 ppm |
|
PC 要求 |
|
| 硬件 |
*低配置 : 四核 64 位Intel或AMD CPU，至少1.6 GHz，4GB RAM (例如Intel i5、AMD Ryzen 3) 推薦配置： 四核64位Intel或AMD CPU，至少2.5 GHz，8至16 GB RAM， 專用GPU(例如Intel i7、AMD Ryzen 5) 高端3： 八核64位 Intel或AMD CPU，至少 3.2 GHz，32 GB RAM， 專用GPU(例如Intel i7/i9、AMD Ryzen 7) |
| 軟件 |
Windows 8?, Windows 8.1?, Windows 10? (all 64-bit) |
| 輸出接口 |
|
| 光纖觸發端口 |
1 x ST (820 nm), OM2, FO光纖長度≤ 50 m |
| OUT接口 |
1 x BNC, 50 ? ± 10 %, 5 V ± 0.5 % |
| AUX端口 |
用于 MBB1 支持 |
| 光纖端口 | 1308m |
| 波長 |
|
|
連接器類型 (FO1, FO2) |
2 x LV (可互換) |
| PD數據處理 |
|
| 時域 |
50 ns ... 8 μs |
|
PD 采樣速率 |
125 MS/s |
|
分辨率 |
PD:14 bits AC:24 bits |
|
PD 脈沖速率 |
*大: 2 Mio./s |
|
PD 濾波器 / 帶寬 |
RIV測量:4.5 kHz和9 kHz 電荷測量:30 kHz、100 kHz、200 kHz、400 kHz 、600 kHz、1 MHz、2 MHz、5 MHz、10 MHz、20 MHz |
|
PD 輸入低通濾波器 |
1.1 MHz, 2.3 MHz, 4.7 MHz |
|
PRPD 記錄前時間 |
0s ... 30s |
|
PD 范圍 |
記錄深度： 131 μs 刷新率: :41ms |
|
局部放電事件時間分辨率 |
< 2 ns |
|
系統噪聲 |
典型4: < 0.009 pC |
|
頻譜分析儀噪聲 (100 kHz ... 5 MHz) |
< 140 dBm |
|
*大雙脈沖分辨率 (BW = 20 MHz) |
< 100 ns |
|
負抑制誤差 |
< 3 % |
|
機械數據和環境條件 |
|
| 濕度 |
5 % ... 95 %，無冷凝 |
| 工作溫度 |
-20 °C ... 55 °C / -4 °F ... 89 °F |
|
尺寸 (W × H × D) |
119 × 190 × 55 mm / 4.7 × 7.5 × 2.2 in |
| 重量 |
870 g / 1.9 lbs |
|
OMICRON MPD 800通用局部放電測量與分析系統說明文檔 |
|
