美國Megger SVERKER750/650繼電保護測試儀由愛儀器儀表網代理,本產品是一體化設計、使用方便的繼電保護測試儀,現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!

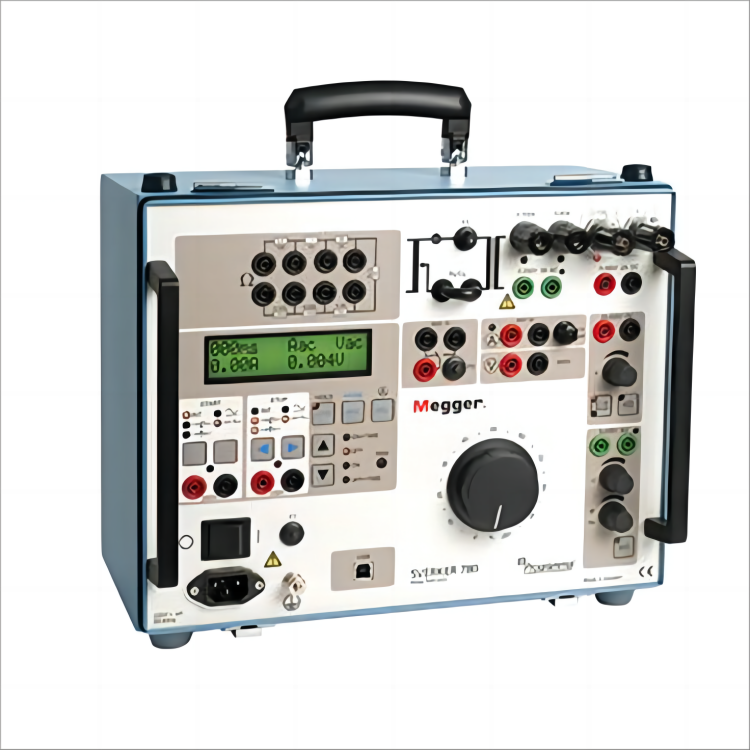

SVERKER750繼電保護測試儀產品描述
SVERKER 750/780繼電器測試系統是工程師的工具箱??刂泼姘宓牟季址线壿嬓?,SVERKER 650的用戶會(huì )對它產生熟悉的感覺,并且可以立即投入使用。
SVERKER 750/780帶有許多使繼電器測試高效的功能。比如,它功能強大的測試部分可以顯示除時間、電壓和電流之外的 Z、R、X、S、P、Q,相位角和cos φ。電壓表也可以用作第二電流表(比如在進行差動繼電器時)。所有讀數都顯示在一塊易于閱讀的顯示屏上。
您也可以通過內置的可變電壓源高效地測試方向保護設備。在SVERKER 780中,這個電源擁有連續的移相功能和變頻功能。自動重合閘設備也可以被容易地檢測。
SVERKER 750/780的設計符合EU標準和其他人身設備安全標準,它們配有串口通信端,可以連接到個人電腦和電腦軟件SVERKER Win。由于緊湊的SVERKER僅重18 kg,它可以很容易的從一處拿到另一處。
兩個或以上的SVERKER可以同步,使用戶可以操作一臺基本的三相測試儀器。
應用
繼電器測試
SVERKER 750/780主要是用來測試繼電保護設備的二次側測試。幾乎所有的單相保護都可以使用SVERKER測試。您也可以測試可以分別進行單相測試的三相繼電器,以及一系列需要移相的繼電保護系統。*后,它還可以測試自動重合閘設備。
SKERKER 780可以在15 Hz到550 Hz頻率范圍內測試電壓繼電器。
SVERKER的測試對象舉例 |
ANSI® 號 |
過電流繼電器 |
50 |
反時限過電流繼電器 |
51 |
低電流繼電器 |
37 |
接地故障繼電器 |
50N, 51N |
方向過電流繼電器 |
67 |
方向接地故障繼電器 |
67N |
過電壓繼電器 |
59 |
低電壓繼電器 |
27 |
功率方向繼電器 |
32 |
功率因數繼電器 |
55 |
差動保護(差動電路) |
87 |
方向保護設備 (phase by phase) |
21 |
負序過電流繼電器 |
46 |
電機過載繼電器 |
51/66 |
自動重合閘設備 |
79 |
跳閘繼電器 |
94 |
電壓控制繼電器 |
|
低阻抗繼電器 |
21 |
熱繼電器 |
49 |
延時繼電器 |
|
頻率繼電器 (SVERKER 780) |
81 |

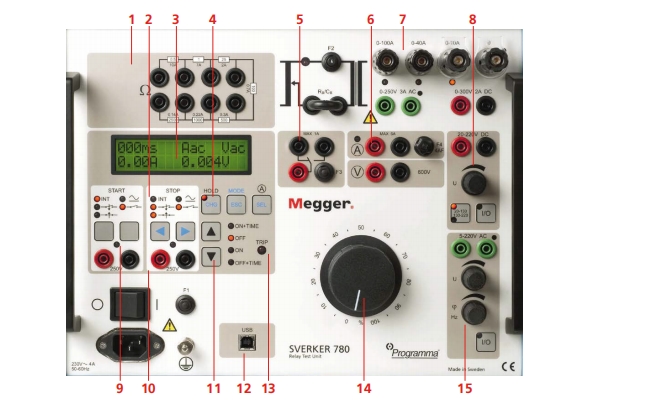

SVERKER750繼電保護測試儀特性和優點
1. 電阻組合
內置的電阻組合對電流和電壓的調節更加*
2. 啟動和停止條件
計時器的啟動和停止輸入會(huì )響應變化、電壓或觸點的關閉/打開。在測試自動重合閘繼電器時也可使用計時器的啟動輸入,用以同步兩個或以上的SVERKER設備和使用外部信號產生信號。
3. 顯示
顯示時間、電流、電壓和其他參數。也可以進行設定,按下MODE按鈕您*可以進入設定模式。
4. 凍結功能(HOLD)
通過將顯示屏上的讀數靜止,使儀器可以測量短至主電源周期四分之一時間內的電壓和電流。電壓和電流讀數在計時器停止時被凍結。如果計時器不停止,那么當電流中斷時讀數也會(huì )被凍結。
5. 閉合/斷開連接
在測試開始后自動改變狀態??梢杂米魍絻膳_或者更多的SVERKER設備、其他外部設備或者來回地切換施加到繼保設備的電壓,使其在故障與非故障間切換。
6. 電流表和電壓表
電流和電壓通過內置的電流表和電壓表進行測試。也可測量電阻、阻抗、相位角、功率和功率因數。讀數在顯示屏上顯示出來。這些設備也可以用來測量外部電路的數據。電壓表也可用作第二臺電流表(比如當使用CSU20A測試差動繼電器時)。電流和電壓可以以A和V表示,也可以用給定電壓和電流的百分比來表示。
7. 電流源
根據不同的輸出端,提供0-250A AC, 0-250V AC或0-300V DC的輸出電流。通過主旋鈕進行設定。電流、電壓和其他參數的讀數會(huì )顯示在屏幕上。開始開關用來打開和關閉電流源。如果時間也被測量,那么這些參數的測量會(huì )與計時器同步。
8. 輔助電壓源
提供兩個范圍的20-220V DC電壓。配有過載保護,與其他輸出獨立。常用作被測設備的電源。
9. 狀態指示器
計時器的開始和停止輸入分別配有狀態指示器燈,亮的時候代表回路閉合或電壓為零(在探測觸點閉合或斷開時很有用)。這些指示燈使測試開始前檢查回路成為可能。
10. 計時器輸入
計時器擁有分開的開始和停止輸入,它可以用來測量外部周期和由SVERKER產生的序列。測試時間在屏幕上顯示。每個輸入也可被設置為根據觸點是否存在電壓(AC或DC)作出響應。
11. 開始開關
控制電流源和計時器的開和關??梢栽O置為四個狀態中的一種。ON+TIME會(huì )同時開始信號的產生和計時??梢杂脕?lái)測試過××(××代表電壓、電流或其他參數)繼電器。在一下情況下信號持續:a)繼保設備操作或中止計時器,或b)超過*大計時時間或開始開關松開(如果選擇片刻模式)OFF表示關閉電流源,因此輸出中斷。ON會(huì )打開電流源,使其處于發電狀態。OFF+TIME會(huì )中斷電源,同時開始計時。在測試低××(××代表電壓、電流或其他參數)繼電器時使用。計時器在繼保設備動作后停止。當測試自動重合閘系統時,SVERKER可以設定為當定時器的開始輸入被閉合命令激活后產生新的輸出。
12. 電腦通信接口USB
SVERKER配有與個人電腦和PC軟件SVERKER Win通信的串口。
13. 跳閘指示器
當停止條件滿足時發光,指示繼保設備的動作。如果進行的測試包含時間,這個指示器當繼電器發生動作時開始閃爍。
14. 主旋鈕
用來設置電流源產生的電流輸出。
15. AC電壓源
由于A(yíng)C電壓源與其它輸出分離,它被設置為獨立于電流源的電源。AC電壓源主要用來為繼保設備提供電壓輸入。
訂貨信息 |
|
型號 | 訂貨號 |
SVERKER 750 Incl. Test lead set GA-00030 and Transport case Language: English, French, Spanish,Swedish |
GD-00182 |
115 V Mains voltage | CD-11190 |
230 V Mains voltage | CD-12390 |
SVERKER 750 Incl. Test lead set GA-00030 and IP65 HD-case Language: English, French, German, Spanish, Swedish |
|
115 V Mains voltage | CD-13190 |
230 V Mains voltage | CD-13390 |
SVERKER 750 Incl. Test lead set GA-00030 and Transport case Language:Czech, English, German, Swedish, Turk-ish |
GD-00182 |
230 V Mains voltage | CD-12392 |
SVERKER 750 Incl. Test lead set GA-00030 and Transport case Language:English, French, German, Russian, Swedish |
GD-00182 |
230 V Mains voltage | CD-12394 |
SVERKER 750 Incl. Test lead set GA-00030 and Transport case GD-00182 Language:Bulgarian, English, French, German,Swedish |
|
230 V Mains voltage | CD-12396 |
SVERKER Win PC Software Please specify the SVERKER serial number when ordering. SVERKER Win contains software, a copy-protection key and cables (RS232 and USB) for connecting the PC to SVERKER. Note that the software key can be installed on a single SVERKER. The software itself, however, can |
|
be installed on an unlimited number of PCs. | CD-8102X |
SVERKER Win Upgrade | CD-8101X |
CSU20A Incl. Cables and Transport case |
|
115 V Mains voltage | BF-41190 |
230 V Mains voltage | BF-42390 |
PSS750 | CD-90020 |
Cable organizer Velcro straps, 10 pcs. |
AA-00100 |
交流電流輸出 | ||||
范圍A | 空載電壓(V) | 滿載電壓(V) | 滿載電流(A) | 帶載/恢復時間(分鐘) |
0-10 | 90 | 75 | 10 | 2/15 |
0-40 | 25 | 20 | 40 | 1/15 |
0-100 | 10 | 8 | 100 | 1/15 |
0-100 | 10 | -- | 250 | 1秒/15分鐘 |
交流/直流電壓輸出 | ||||
范圍 | 空載電壓(V) | 滿載電壓(V) | 滿載電流(A) | 帶載/恢復時間(分鐘) |
0-250V AC | 290 | 250 | 3 | 10/45 |
0-300V AC | 320 | 250 | 2 | 0-300V AC |
輔助交流/直流電壓輸出 | ||||
電壓范圍(V) | 空載電壓(V) | 滿載電壓(V) | 滿載電流(A) |
|
0-60VAC | 70V | 60V | 0.25A |
|
60-120VAC | 130V | 120V | 0.25A |
|
20-130VDC | 130V |
|
0.4A |
|
130-220VDC | 220V |
|
0.4A |
|
菜單語言可選: | 英、德、法、西班牙、瑞典 |
電源: | 230V AC或110V AC±10%,50-60HZ |
體積: | 350×270×220mm |
重量: | 18KG |
工作溫度: | 0 - +50℃ |
保存溫度: | -40 - +70℃ |
保修期: | 一年 |
保護: | 熱切斷,自動過載保護 |
運行: |
0°C到+50°C (32°F到+122°F) |
應用場合: |
儀器可在高壓變電站和工業環境下使 用。 |
