?所有的輸出信號頻率可調。

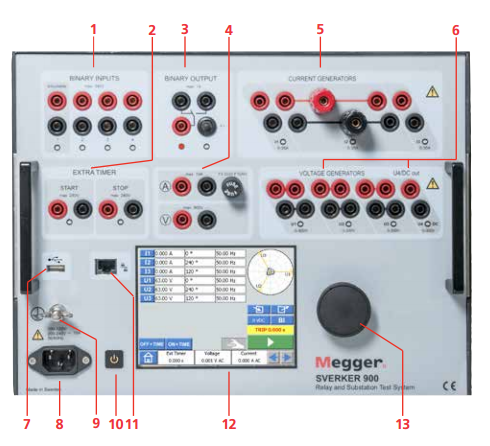

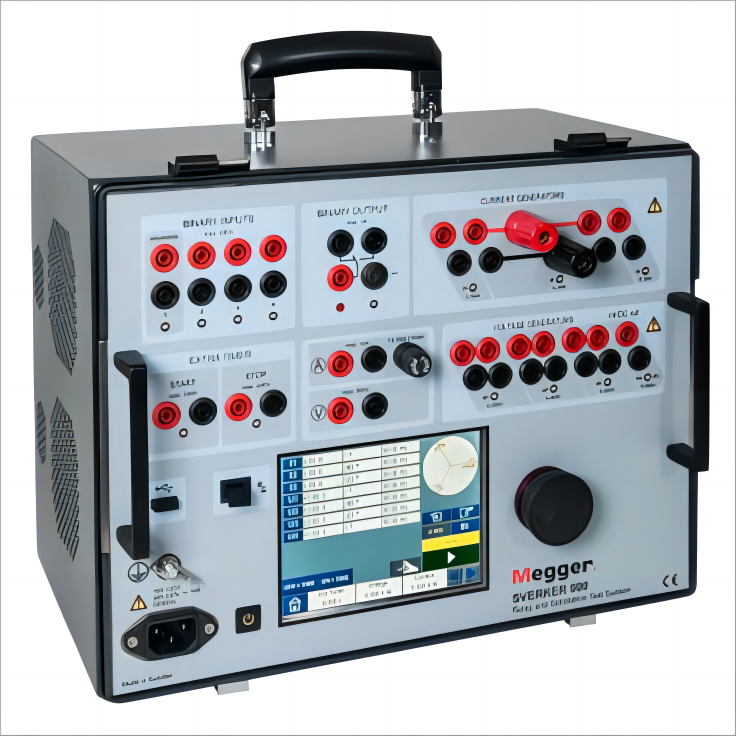

人機界面
?儀器前部的人機界面為用戶提供了非常簡單的方式來手動或半自動地進行測試,這些測試可以是簡單的一次側開關柜注入,也可以是復雜的二次側繼保測試。有了內置的電腦操作系統和觸摸屏,操作變得非常簡單。
?儀器的人機界面使得測試變電站繼?;蛞淮蝹仍O備時不需要再攜帶電腦。直觀的菜單和觸摸按鍵可以簡單快速地選中所需的測試。人機界面還包含了非易失性數據存儲器,用于存儲測試設置和測試結果。測試結果文件可以通過USB口在SVERKER 900和PC之間互相傳遞。測試文件的保存格式為csv,可以使用Excel來創(chuàng )建報告。
測試工具箱
?SVERKER 900含有一系列的測試工具箱,可根據不同的測試選擇相應的工具箱。不同的工具箱的電壓和電流發生器都可以進行調節,并且使用主旋鈕控制它們。
主工具箱
?時間測試
?手動測定繼保的合閘和跳閘時間
?一般步驟:設置 — 注入 — 測試
CT勵磁工具箱
?用于測定電流互感器的拐點電壓故障前—故障中工具箱
?時間測試 — 主要用于測試需要模擬故障前狀態的繼保
勻速上升工具箱
?自動測定保護吸合閥值
?時間測試,測試例如低周減載的繼保
序列發生工具箱
?模擬序列,如自動重合閘、電機啟動、接地故障再現
阻抗工具箱
?阻抗界面使測試人員可以直接從阻抗平面來測試保護,SVERKER 900會(huì )自動將阻抗值轉化為電壓和電流信號。
?故障前和故障中測試
?阻抗勻速上升

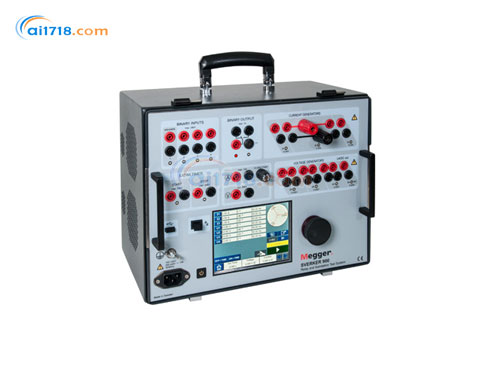

繼保測試

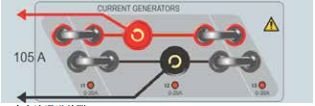

?SVERKER 900可以對大多數繼保設備進行手動測試。幾乎所有類型的保護都可以被測試,從新式的多功能繼保到機電式繼保。儀器可以產生*大105A的電流,輸出頻率從10Hz - 600Hz,包含直流。在“專家”模式下,用戶可以設置多頻疊加的信號。儀器堅固耐用,適合在各種不同溫度的現場使用,智能化的軟件使得測試迅速
SVERKER900繼保與變電站測試系統應用案例:
?重要!
?使用儀器前請先閱讀使用說明。

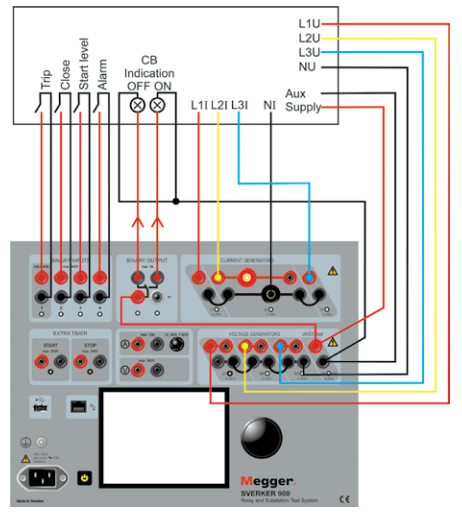

?下圖是常規測試的連接圖,適合絕大多數的繼電器測試
SVERKER測試適用范圍 |
ANSI® No. |
距離保護/低阻抗保護 |
21 |
過勵磁保護 |
24 |
同期保護 |
25 |
低電壓保護 |
27 |
功率方向保護 |
32 |
低電流或低功率保護 |
37 |
失磁保護 |
40 |
負序過電流保護 |
46 |
相序電壓保護 |
47 |
熱保護 |
49 |
過電流/接地故障保護 |
50(N) |
反時限過電流/接地故障保護 |
51(N) |
功率因數保護 |
55 |
過電壓保護 |
59 |
電壓或電流平衡保護 |
60 |
方向過電流/接地故障保護 |
67(N) |
電機過載保護 |
66 |
DC過電流保護 |
76 |
相角測試或失步保護 |
78 |
自動重合閘裝置 |
79 |
頻率保護 |
81 |
縱聯保護 |
85 |
差動保護 |
87 |
差動電壓保護 |
91 |
電壓和功率方向保護 |
92 |
跳閘保護 |
94 |
訂購信息 |
|||||||||||||||||||||||||||||||||||||||||||||||||
Item |
Cat. No. |
||||||||||||||||||||||||||||||||||||||||||||||||
SVERKER 900基本版-CN |
CR-19097 |
||||||||||||||||||||||||||||||||||||||||||||||||
SVERKER 900標準版-CN |
CR-19098 |
||||||||||||||||||||||||||||||||||||||||||||||||
SVERKER 900專家版-CN |
CR-19099 |
||||||||||||||||||||||||||||||||||||||||||||||||
功能配置表
主要功能
故障前-故障
斜坡
序列
CT磁化
以上所有包含的配件
標準測試電纜組
GA-00030

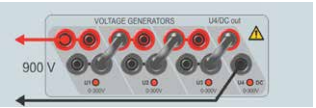

900 V電纜組
帶輪子的航空新
|
|||||||||||||||||||||||||||||||||||||||||||||||||
可選配件
SVERKER Viewer PC 軟件
|
CR-8101X |
||||||||||||||||||||||||||||||||||||||||||||||||
許可證密鑰與 SVERKER 900 的序列號單獨相關。測 試文件需要獲得許可才能使用 SVERKERViewer 打開 。 SVERKER Viewer 軟件本身可以安裝在無限數量的 PC 上。 |
|
||||||||||||||||||||||||||||||||||||||||||||||||
航空箱 |
GD-00182 |
||||||||||||||||||||||||||||||||||||||||||||||||
低電流適配器 |
CR-90010 |
||||||||||||||||||||||||||||||||||||||||||||||||
校準盒 |
CR-91010 |
SVERKER900繼保與變電站測試系統產品技術參數:
環境 |
|
應用場合 | 儀器可在高壓變電站和工業環境下使用。 |
溫度 | |
運行 | 0°C - +50°C (32°F - +122°F) |
儲存及運輸 | -40°C - +70°C (-40°F - +158°F) |
濕度 | 5% – 95% RH, 不凝結 |
海拔 | 2000 m (6500 ft) |
沖擊 | IEC 60068-2-27 |
震動 | IEC 60068-2-6 |
CE標識 | |
EMC | IEC61326-1 |
LVD | IEC61010-1:2010 |
常規 | |
電源電壓 | 100 - 240 V AC, 50 / 60 Hz |
電流 | 10 A (*大) |
功率 | 1800 VA (*大) |
大小 | |
儀器 | 350 x 270 x 220 mm (13.8”x 10.6”x 8.7”) |
帶輪子運輸箱 | 615 x 295 x 500 mm (24.2”x 11.6”x 19.7”) |
運輸箱 | 620 x 295 x 365 mm (24.4”x 11.6”x 14.4”) |
重量 |
14.9 kg (32.8 lbs) 僅儀器 29.0 kg (64 lbs) 包括配件和運輸箱 (帶輪子, GD-00185) 23.9 kg (52.7 lbs) 包括配件和運輸箱(GD- 00182) |
顯示屏 | 5.7” LCD 觸摸屏 |
配件 | |
低電流適配器LCA1和LCA2 | |
尺寸 |
LCA1 110 x 64 x 28 mm (4.3”x 2.5”x 1.1”) LCA2 110 x 64 x 44 mm (4.3”x 2.5”x 1.7”) |
重量 (LCA1+LCA2) | 0.4 kg (0.9 lbs) |
輸入 | 5 A (*大值) |
