?IEC 61850測試能力

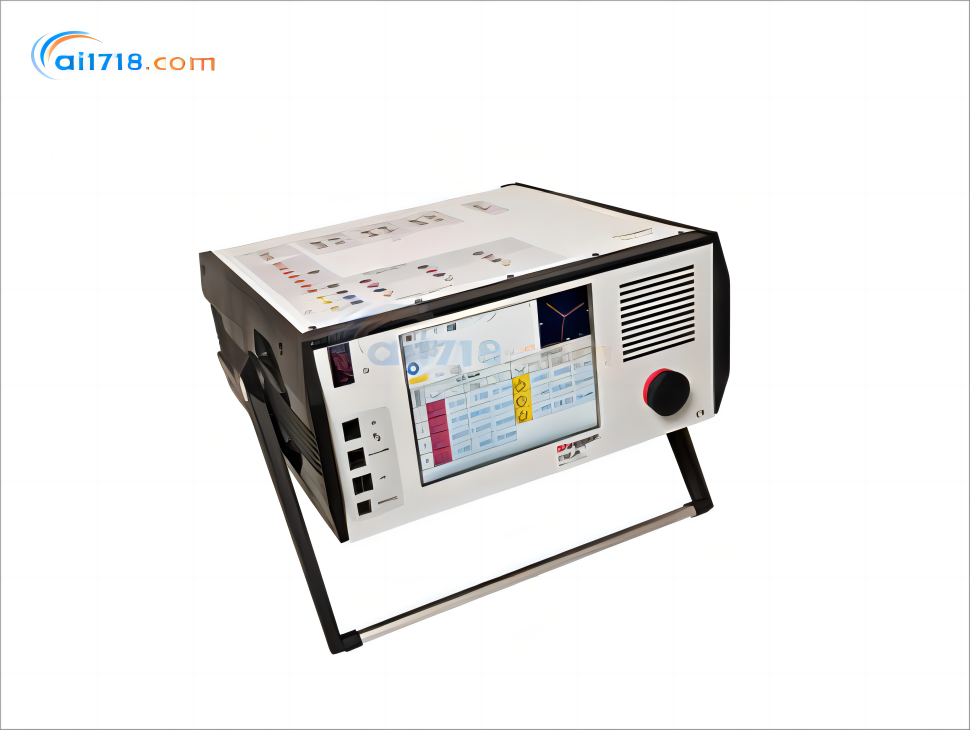

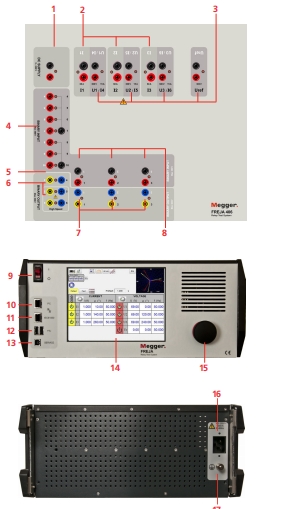

特性和優點
1. DC電源。5到250 V DC可變輸出,100 W(*大4 A)
2. 電流輸出
? FREJA 403
*高3通道60 A,每相300 VA
? FREJA 406
*高6通道,3 × 60 A 和3 × 15 A
? FREJA 409
*高9通道,6 × 60 A 和3 × 15 A
3. 電壓輸出
? FREJA 403/406/409
*高四通道300 V,150 VA
? FREJA 406/409
三通道可轉換為每相15 A 120 VA的電流通道
4. 開關量輸入4、5、6、7、8、9、10。提供了7個額外的監測電
路。
5. 開關量輸出4。額定值為300 V AC/DC,8 A。
6. 開關量輸出5和6。高速,AC/DC電壓額定值為400V峰值,1 A。
7. 開關量輸出1、2和3。額定值為300 V AC/DC,8 A。
8. 開關量輸入1、2和3.額定值5到300 V AC/DC。
9. 電源開關。通電時發光。
10.以太網端口。PC連接的主要端口。
11.IEC61850。這個端口可以用來連接IEC 61850變電站母線,進行
IEC 61850設備的測試。
12.USB 端口。升級和檢索local人機界面的測試報告。
13.服務端口。
14.Local人機界面。TFT LCD,全彩觸摸屏。
15.撥盤。
16.電源輸入插座。100到240 V,50/60 Hz。
17.保護接地終端。
(50 ft) cable and an allweather antenna. Longer
cables can be ordered.
訂購信息
Item
Art. No.
FREJA 403 Standalone
Excl. FREJA Win, excl. soft case, excl. test leads
CF-39000
FREJA 403 (with soft case)
Incl. FREJA Win, soft case, test leads (GA-00033)
CF-39090
FREJA 403 (with flightcase)
Incl. FREJA Win, flightcase, test leads (GA-00033)
CF-39091
FREJA 406 Standalone
Excl. FREJA Win, excl. soft case, excl. test leads
CF-49000
FREJA 406 (with soft case)
Incl. FREJA Win, soft case, test leads (GA-00033)
CF-49090
FREJA 406 (with flightcase)
Incl. FREJA Win, flightcase, test leads (GA-00033)
CF-49091
FREJA 409 Standalone
Excl. FREJA Win, excl. soft case, excl. test leads
CF-59000
FREJA 409 (with soft case)
Incl. FREJA Win, soft case, 2x test leads (GA-00033)
CF-59090
FREJA 409 (with flightcase)
Incl. FREJA Win, flightcase, 2x test leads (GA-00033)
CF-59091
Optional
FREJA Win
Software
CF-8203X
FREJA Win upgrade
CF-8282X
MGC
IEC 61850 Megger GOOSE configuration software
CF-8401X
Optional accessories
Multicable
GA-00105
Flight case
GD-00265
Soft case
GD-00315
Test lead set
With touch-proof contacts.
4 x 0.25 m (0.8 ft) / 2.5 mm2
2 x 0.5 m (1.6 ft) / 2.5 mm2
10 x 2 m (6.5 ft) / 2.5 mm2
Weight: 1 kg (2.2 lbs).
GA-00033
GPS200 – MGTR
The GPS receiver GPS200 – MGTR makes it possible
to synchronize two or more FREJA to conduct endto-end testing. End-to-end testing provides quick,
reliable results showing how two or more protection
relay systems interact. The unit comes with a 15 m
CF-90150
Cable organizer
Velcro straps, 10 pcs.
AA-00100
FREJA 400系列規格 |
|
電阻性負載、額定電壓以及+25°C ± 3°C的環境下30分鐘熱機后規格有效。所有硬件數據都與實物相同。規格會(huì )在不經意間產生變化。 |
|
環境 |
|
應用場合 |
儀器可在高壓變電站和工業環境下使用 |
溫度 |
|
運行 |
0°C to +40°C (32°F to +104°F) |
存儲和運輸 |
-25°C到+70°C (-13°F到+158°F) |
濕度 |
5% – 90% RH, 不凝結 |
海拔(操作) |
3000m 2000米以?xún)瓤蓾M(mǎn)負荷操作。在海拔大于2000米后,由于內部高溫保護,負荷會(huì )有限制。 |
CE標識 |
|
EMC |
EN 61326:2006 |
LVD |
EN/IEC 61010-1:2001(第二版) |
常規 |
|
電源電壓 |
100 – 240 V AC, 50–60 Hz |
功率 |
2400 VA |
尺寸 |
|
儀器 |
400 x 175 x 420 mm (15.7” x 6.9” x 16.5“) |
運輸規格 |
514 x 499 x 280 mm (20” x 19.7” x 11”) |
重量 |
|
儀器(403,406) |
18 kg (39 lbs) |
儀器 (409) |
21 kg (46 lbs) |
運輸箱 |
10 kg (22 lbs) |
顯示器 | LCD |
通信接口 |
以太網 |
測量單元 |
|
開關量輸入 – 開始/停止/監測門狀態 |
|
為了監測繼電器觸點的動作或SCR的跳閘,輸入門帶有連續性指示燈。當探測到連續性時燈會(huì )發光。除了能用作干/濕觸點,開關量輸入也可通過編程來觸發開關量輸出序列。
|
|
輸入額定值 |
< 300 V AC / DC |
計時器 |
|
時間監測輸入是用于監測和為輸入信號計時,與事件記錄儀類似。除此之外,開關量輸入控制使用戶能夠執行邏輯和或功能,并且有條件地控制開關量輸出繼電器實時模擬斷路器的跳閘、重合閘和載波控制操作。時間可以以秒或工頻周期數顯示,量程和分辨率如下:
|
|
秒 |
0.0001到99999.9(自動量程) |
周期數 |
0.01到99999.9(自動量程) |
精度 |
|
典型 |
讀數的±0.001% |
*大 |
40°C下*大±2位*低位數字或讀數的±0.005% |
開關量輸出 |
FREJA 400系列擁有獨立的、電氣隔離的輸出繼電器觸點,來*地仿真繼電器或來自電力系統的輸入,從而測試已從電力系統解除的繼電器。開關量輸出可仿真通常常閉和常開觸點以測試斷路器失效的原理。開關量輸出可以根據輸入邏輯改變狀態。 |
大電流輸出繼電器: |
輸出1、2和3 |
AC額定值 |
*大400 V,8 A,2000 VA |
DC額定值 |
*大300 V,8 A,80 W |
響應時間 | <10ms |
高速輸出繼電器 |
|
AC/DC額定值 |
400 V峰值,*大1 A |
響應時間 |
通常< 1 ms |
DC電源 |
FREJA 406包含了一個 輔助直流,可輸出5到250 V,100 W,*大4 A的可變DC電壓輸出,從而提供了具有給繼電器供電的額外電源。電壓輸出通過FREJA Local進行控制。 |
輸出部分 |
|
每一條輸出通道可產生各種輸出波形,如DC、正弦波、帶一定百分比各種相位的諧波的正弦波、半波、占空比可變的方波、指數衰減波、記錄在數字故障記錄儀或帶有波形記錄能力的示波器或符合COMTRADE標準格式EMTP/ATP程序中記錄的周期性的暫態波形。 |
|
保護 |
電壓輸出有短路保護和防止長時間過載的過熱保護;電流輸出有開路保護和防止長時間過載的過熱保護。 |
測量 |
輸出參數例如AC電流、AC電壓、DC電壓和DC電流以及時間可被測量,并同時顯示在彩色TFT LCD觸摸大顯示屏上。AC和DC的輸出顯示了在初始化輸出前大致的電壓和電流。 |
AC電壓幅值 |
|
精度 |
典型為±0.05%讀數+0.02%量程范圍,*大為±0.15%讀數+0.05%量程范圍 |
分辨率 | 0.01 |
測試參數 | AC RMS |
量程 |
30, 150, 300 V |
AC電流幅值 |
|
精度 |
典型為±0.05%讀數+0.02%量程范圍,*大為±0.15%讀數+0.05%量程范圍 |
分辨率 |
0.001 / 0.01 |
測試參數 |
RMS |
量程 |
30, 150, 300 V |
DC電流幅值 |
|
精度 |
|
典型 |
±0.05%讀數+0.02%量程范圍 |
*大 |
±0.15%讀數+0.05%量程范圍 |
分辨率 |
0.001 / 0.01 |
測試參數 |
RMS |
量程 | 30A |
AC電流模式下可變電源 |
|
精度 |
|
典型 |
±0.05%讀數+0.02%量程范圍 |
*大 |
±0.15%讀數+0.05%量程范圍 |
分辨率 | 0.001 |
測試參數 | ACrms |
量程 |
5 A, 15 A |
輸出 |
|
所有的輸出不隨電源電壓和頻率的突然變化而變化,這樣即使主電源有什么突然變化,輸出是穩定的,并且負載阻抗的變化也不影響輸出。 |
|
FREJA 406有3條電壓通道可轉換成電流通道,從而提供高達六個電流源。三條大電流/高功率,另外三條能提供小電流/高功率輸出。 | |
