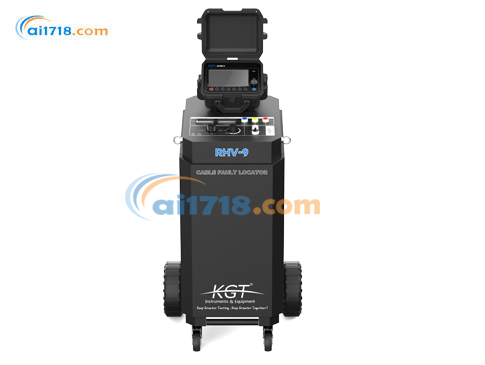

R-9高能量電纜故障定位儀介紹:
產品特點
故障定位準確:它使用1800J的沖擊能量,能夠清晰地反饋故障點的波形。 采用高達400MHz 的波形采樣率, 使得測得的波形更接近原始波形,并且可以進行相間波形對比。
使用簡單-具有自動模式,低壓脈沖法下一鍵測試, 自動選擇合適范圍和增益,直接給出故障定位距離。
測試標準
國內電網設備配電[2021]86號文件要求(三)加強檢測裝備配置,進一步加強配電電纜運檢裝備和在線監測裝置的選型與配置,按照配電電纜專用運檢裝備配置標準,分級分類配置交流耐壓、振蕩波局放、超低頻介損、電纜路徑探測、 電纜識別、電纜故障探測定位等裝備,逐步推進多功能、輕量化、智能化帶電檢測裝備應用。
產品功能
可進行380V、6KV、10KV、35KV、110KV、220kV 等電力電纜的各種故障檢測和故障點的定位,包括:短路故障(電纜跳閘)、接地故障(電火花)、斷路(電纜斷電)、閃絡(luò )性(局部過熱)、泄漏性(泄露電流報*)等故障。
被測物
380V、6KV、10KV、35KV、110KV、220kV 的電力電纜。
業績
黃石現代有軌電車(一期)1臺 天津地鐵2臺 南京供電公司5臺 無錫供電公司2臺 徐州供電公司2臺
蘇州供電公司3臺 南通供電公司2臺 常熟供電公司2臺 江陰供電公司2臺 連云港供電公司2臺
成功案例

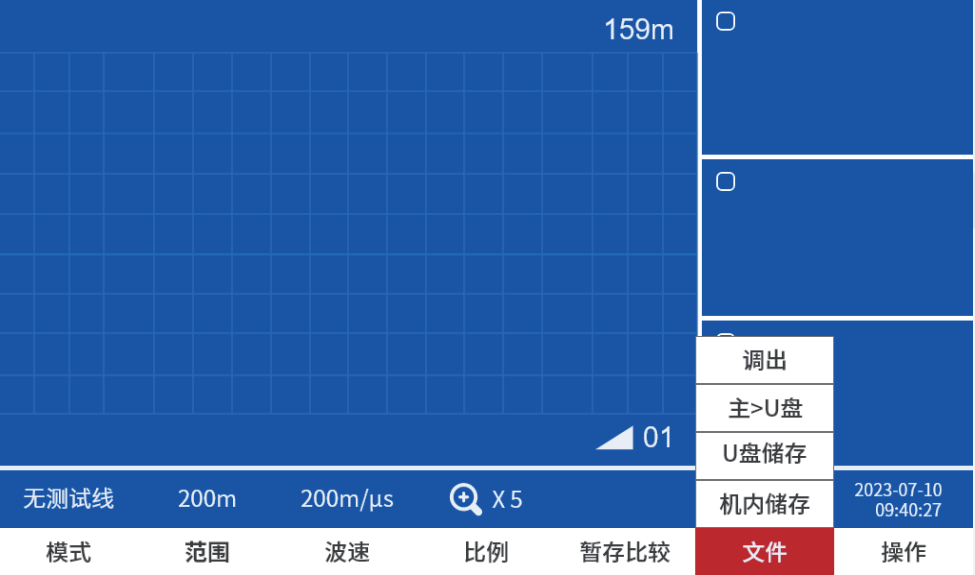

2023年4月20日于安陽,進行了10kV 電纜的故障查找,成功對電纜故障點進行了*定位。 設備判斷故障類型為高阻故障,定位點位于電纜始端161m 處,結合路徑儀及精定點儀快速準確查找到故障點,與R-9 預定位結果相符。
電纜故障查找測試報告
使用單位
國JIA電網公司
檢測人員
程璐、張戌
測試地點
安陽國際汽車城
測試時間
2023-4-20
測試設備
R-9電纜故障/MRT700電纜路徑
測試內容
電纜故障定位
站點名稱
/
現場環境
天氣陰,溫度12℃
測試目的:√ 檢修 復修 交貨培訓
試品信息:10KV 桿塔電纜(下地地埋馬路到汽車城,對地絕緣0.3MΩ)-電纜距離900m
測試概要:使用2500V搖表。測量 A 相對地絕緣 0 MΩ,B 相對地絕緣 0.3MΩ,C相正常,因未帶萬用表復測小阻值,TDR無法直接查看故障波形,為高阻故障。
現場圖

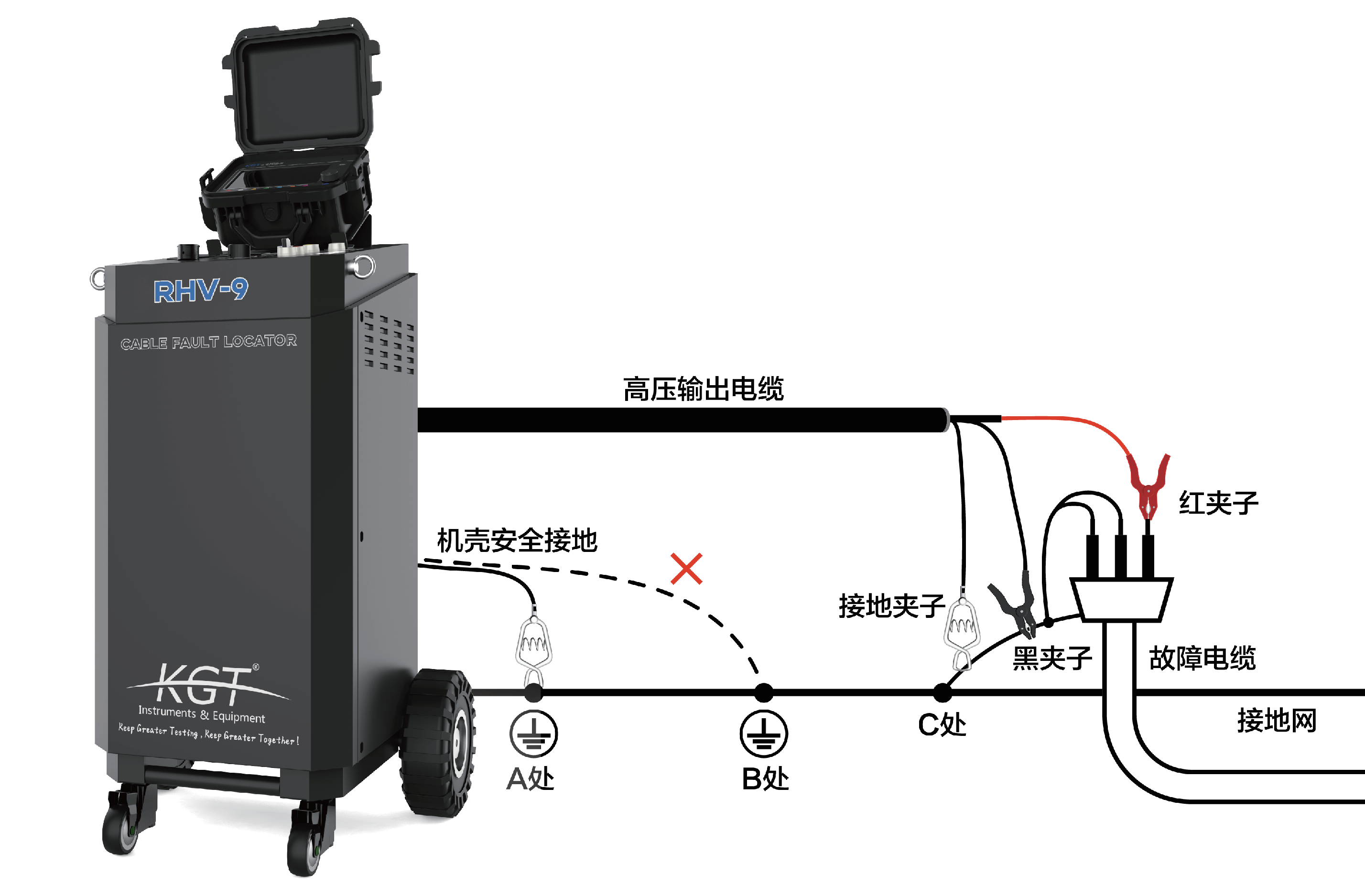

接線圖
應用領域
■ 鐵路 ■ 電網 ■ 電廠 ■ 光伏 ■ 石化 ■ 電纜廠
■ 新能源 ■水電 ■ 電力檢測公司 ■ 風電 ■ 生產制造業 ■ 核電
■ 機場 ■ 市政 ■ 冶金
技術參數 | ||
功能選項 | 技術參數 | |
高精度脈沖反射儀 (TDR) |
ZUI大測距范圍 | 100m |
低壓脈沖發射脈沖寬度 | 40ms-20.51E | |
ZUI高分辨率 | 0.1m | |
ZUI大采樣頻率 | 400MHz實時采樣 | |
信號增益調節范圍 | 70dB | |
波速設定范圍 | 100m/μs~300m/s | |
測量誤差 | ±(0.5%×L+1m),L220m | |
低壓脈沖發射電壓 | 30V | |
測距盲區 | 2m | |
波形保存數量 | 100條 | |
通訊接口 | USB,藍牙(選配) | |
電源 | 18650鋰電池×4 | |
體積 | 315mm×250mm×165mm | |
質量 | 3kg | |
電纜故障定位電源 (HV) |
輸出電壓(負極性) | 0~30kV連續可調 |
檢測電纜電壓等級 | 380V~220kV | |
ZUI大燒穿功率 | 800W | |
ZUI大燒穿電流 | 30mA | |
放電電容 | 4μf | |
單次*大放電能量 | 180 | |
絕緣測試 | 2k0~10M0 | |
結構 | 一體化手推車式設計 | |
體積 | 650mm×700mm×1100mm | |
重量 | 86 k | |
工作電源 | 工頻220V15%,1kVA | |
防護等級 | IP53 |
