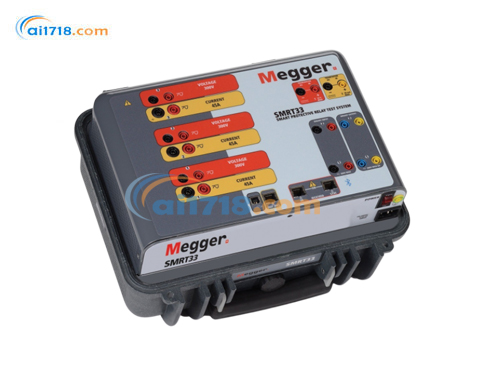

?SMRT33采用以太網端口,是一款“即插即用”設備,其電壓和電流輸出可無縫同步,方便測量更復雜的應用,即使背對背或高達18相電流也可測試。
帶有 RTMS 應用程序 CD 的 AVTS Basic
84978
帶有 IEC 61850 Megger GOOSE 配置器的 AVTS Basic,和 RTMS 應用程序 CD
1002-103
帶有 RTMS 應用程序 CD 的 AVTS Advanced
81570
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS *測試,和 RTMS 應用程序 CD
1001-106
帶有 STVI 應用程序 CD 的 AVTS Professional
81571
使用 IEC 61850 Megger GOOSE 配置器進行 AVTS 測試,和 RTMS 應用程序光盤
1002-102
帶有可伸縮護罩的套管:保持測試線成對,避免糾纏。 套管測試線,一根
紅色,一根黑色,200 cm (78.7") 長,600 V,32 A CATII
Qty. 3 pr.
Part No.
2008-539
超長測試線,黑色,與電壓/電流輸出或二進制 I/O 一起
使用,360 厘米長(12 英尺)600 V/32 安培 CAT II。
2003-174
超長測試線,紅色,與電壓/電流輸出或二進制 I/O 一起
使用,360 厘米長(12 英尺)600 V/32 安培 CAT II。
2003-173
接線片適配器,紅色,6.2 毫米,與高達 1000 V/20 安培
CAT II 的測試線一起使用。
684002
接線片適配器,黑色,6.2 毫米,與高達 1000 V/20
安培 CAT II 的測試線一起使用。
684003
鱷魚夾,紅色,與高達 1000 V/32 Amp CAT III的測試
線一起使用。
684006
鱷魚夾,黑色,與高達 1000 V/32 Amp CAT III 的測試
線一起使用。
684007
靈活的測試線適配器,黑色,1.8 mm 公針,與高達
1000 V/32 Amp CAT III 的測試線一起使用。
90001-845
可伸縮套管測試線,紅色,50 厘米(20 英寸)長,與
高達 600 V/32 安培 CAT II 的測試線一起使用。
90024-781
可伸縮套管測試線,黑色,50 厘米(20 英寸)長,與高
達 600 V/32 安培 CAT II 的測試線一起使用。
90024-780
并行測試引線適配器,與高達 600 V/32 Amp CAT II 的測
試引線一起使用
1002-286
訂購信息
SMRT33多相繼保測試儀隨附軟件
零件號
軟件選項
描述
貨號
SMRT33 規格 |
|
輸入電源 | 100 至 240 伏 (± 10%) 交流電,1?,50/60 Hz,700 VA。 |
輸出 | 所有輸出都獨立于線路電壓和頻率的突然變化。 這供了不受電源突然變化影響的穩定輸出。 所有輸出都經過調節,因此負載阻抗的變化不會(huì )影響輸出。 |
輸出電流 | 輸出功率額定值以交流有效值和峰值功率額定值指定。 |
輸出電流 | 功率 | *大V/占空比 |
1 Ampere |
15 VA |
15.0 V rms 持續 |
4 Amperes |
200 VA (282 峰值) |
50.0 V rms 持續 |
15 Amperes |
200 VA (282 峰值) |
13.4. V rms 持續 |
32 Amperes |
200 VA (282 峰值) |
6.67 V rms 持續 |
60 Amperes |
300 VA (424 峰值) |
5.00 V rms 持續 |
電流放大器 - 擴展功率范圍
|
SMRT 電流放大器提供從 4 到 32 安培的獨特平坦功率曲線,允許測試機電高阻抗繼電器和其他應用,在 300 VA rms 下具有高達 60 安培的擴展工作范圍。
|
AC電壓輸出
|
輸出的額定范圍如下:
輸出電壓 功率 *大 I
30 Volts 150 VA 5 Amps
150 Volts 150 VA 見 “PowerVTM”
300 Volts 150 VA 0.5 Amps
|
交流電壓幅度
|
精度: 典型值 ±0.05% 讀數 + 0.02% 范圍,*大值±
0.15% 讀數 + 0.05% 量程
分辨率: .01
測量: AC RMS
范圍: 30, 150, 300V
|
交流電流幅度
|
精度: 典型值 ±0.05% 讀數 + 0.02% 范圍,*大值±
0.15% 讀數 + 0.05% 量程
分辨率: .001/.01
測量: AC RMS
范圍: 32, 60A
|
直流電壓幅度
|
精度: 典型值0.1% 范圍,*大值 0.25% 范圍
分辨率: .01
測量: RMS
范圍: 30, 150, 300V
|
直流電流幅度
|
精度: 典型值 ±0.05% 讀數 + 0.02% 范圍,*大值±0.
15% 讀數 + 0.05% 量程
分辨率: .001/.01
測量: RMS
范圍: 32A
|
交流電流模式下的可轉換電源
|
精度: 典型值±0.05% 讀數 + 0.02% 范圍,
±0.15% 讀數 + 0.05% 量程或 ±12.5 mA,以較大者為準
分辨率: .001
測量: AC RMS
范圍: 5, 15A
|
溫度范圍
|
使用: 32 至 122° F(0 至 50° C)
存儲: -40 至 158° F(-40 至 70° C)
相對濕度: 5 - 90% RH, 無凝結
|
單元外殼
|
SMRT33 裝置安裝在堅固的金屬輕質外殼中。 IEC 外殼防護等
級 IP20。
機架安裝外殼在后面板上包括兩個 BNC 連接器。 這些連接器用于
使用 SMRT 放大器放大外部模擬信號。 應用 ±10 伏峰值將從所選
輸出中提供滿量程輸出。
提供用于 19 英寸機架安裝的可選外殼。
|
尺寸
|
標準外殼
13.5W x 2.4H x 6.75D in. (34.3W x 6.1H x 17.2D cm)
機架安裝外殼
19W x 3.5H x 8.75D in. (48.3W x 8.9H x 22.2D cm)
|
重量
|
標準外殼: 8.9 lb. (4 kg)
機架安裝外殼: 10.85 lb. (4.9 kg)
|
一致性標準
|
安全: EN 61010-1
沖擊: MIL-PRF-28800F (30g/11ms半正弦波)
振動: MIL-RFP-28800F (5-500Hz, 2.05 g rms)
運輸墜落: MIL-RFP-28800F
(10 次,20 厘米,不帶手提箱)
(10 次,46 厘米,帶可選手提箱)
EMC 排放: EN 61326-2-1, EN 61000-3-2/3,
FCC Subpart B of Part15 Class A
抗干擾: EN 61326-2-1, EN 61000-4-2/3/4/5/6/8/11
|
保護
|
電壓輸出受到短路保護和熱保護以防止長時間過載。 電流輸出受
到開路保護和熱保護以防止長時間過載。
|
通訊接口
|
以太網 (2)
藍牙(可選)
|
