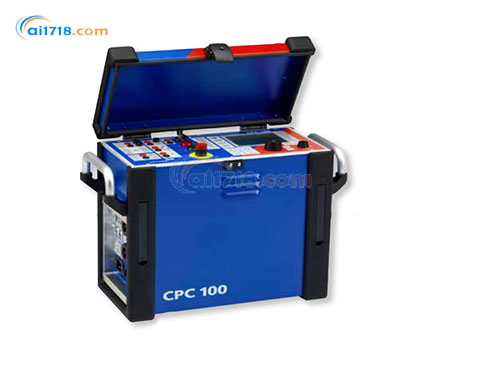

OMICRON 為全球范圍的電力行業在設備測試、診斷與監測方面提供創(chuàng )新性的產品與服務。我們致力于使電能的生產與輸配安全、可靠。 在對電力變壓器進行狀態評估的過程中,測試工程師面臨諸多挑戰。那就是需要執行多個診斷測試。過去,這需要大量獨立測試解決方案才能實現。某些測試包含無數次變...[查看更多]
?通過使用增流器或者升壓器可以輸出*大 2000 A的電流或者 12 kV 的電壓
OMICRON CPC100測試電流互感器(CT)
?變壓器匝比
?繞組直流電阻
?動態電阻 (DRM)
?勵磁電流
?短路阻抗/漏抗
?去磁
OMICRON CPC100測試電壓互感器(VT)
?變比、負載和極性
?相位和幅值誤差
?磁化曲線
?繞組電阻
?二次負載
?介質耐受電壓(2 kV AC)
?VT 回路完整性
OMICRON CPC100測試變壓器
?變比
?繞組電阻
?分接頭測試
?磁化電流
?短路阻抗
?變壓器去磁
OMICRON CPC100測試線路和電纜
?阻抗(k-系數)
?互感
OMICRON CPC100測試接地系統
?接地阻抗
?跨步電壓和接觸電壓
OMICRON CPC100測試斷路器
?接觸電阻

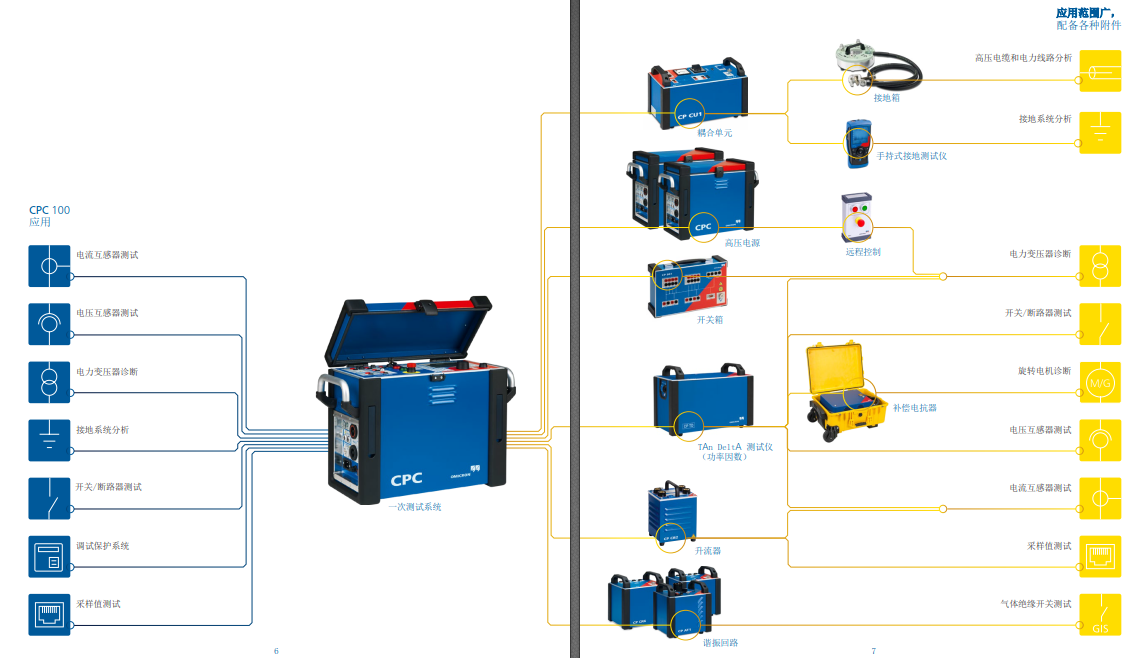

CPC100一次注入測試系統解決方案:
?CPC100一次注入系統電力變壓器測試
電力變壓器是輸配電領域的核心節點。正因如此,其狀態對于電力系統的可靠、無故障運行非常重要。任何形式的故障都可能造成嚴重的后果。所導致的電網局部過負荷也可能會(huì )造成有重大影響的供電問題和發電問題。絕緣的徹底故障還可能會(huì )造成人員傷害以及財產的重大損害。
在經過了一定年份的運行之后進行預防性的更換在經濟上通常都不是可行的解決辦法,因為這類設備的更換所帶來的相應成本費用非常高,而且設備的老化狀態也與變壓器的運行條件相關。所以,基于狀態的或者定時的設備測試與診斷都已經發展成為更好的辦法。
因此,針對于電力變壓器的測試與在線監測,我們開發了多種解決方案,這些系統都符合相關國際標準的要求,諸如 IEC 60270、IEC 60076-1、IEC 60076-3、IEC 60076-11、IEEE Std C57.12.00、IEEE Std C57.12.90、IEEE Std C57.113、IEEE Std C57.124 以及 IEEE C57.127。
?CPC100一次注入系統儀用互感器測試
計量用途的儀用互感器必須要有很高的準確度,*高可達到 0.1 級,以保證計費的準確。因此有必要對這些儀用互感器定期進行檢查和校準。
保護用的互感器為保護繼電器提供信號,也必須要在額定電流一定倍數的電流狀態下準確工作。定期檢查可以保證儀用互感器以及其所連接的繼電器在系統發生故障的時候能夠做出快速而正確的響應,*大可能地保證供電安全性。
互感器測試的重要性通常都被低估了。在互感器*投入使用之前進行測試可以大大地降低諸如計量用互感器和保護用互感器弄混、或者接線混淆這樣的風險。同時也可以便利地發現互感器的內部損傷(例如運輸過程中造成的傷害)。還可以早期發現互感器的內部變化,例如絕緣老化帶來的變化。
我們的測試系統可以完成互感器的高精度自動測試與評估,對于電流互感器,測試所依據的是 IEC 60044-1、IEC 60044-6、IEC 61869-2、IEEE C57.13 和 IEEE C57.13.6 標準;對于電壓互感器,測試所依據的是 IEC 60044-2、IEC 60044-5、IEC 61869-3、IEC 61869-5、IEEE C57.13 和 IEEE C57.13.6 標準;對于組合互感器,測試所依據的是 IEC 60044-3 和 IEC 61850 標準。
?CPC100一次注入系統開關裝置 / 斷路器測試
核心元件為母線、隔離開關和斷路器的開關設備是電能網絡(luò )的分配節點。與常規的戶外開關設備相比,氣體絕緣開關(GIS)是能夠節省空間的替代選項。與空氣相比,壓縮氣體(通常是 SF6)顯著地提升了絕緣強度,對地絕緣距離因此可以大大地減小。
斷路器是特別重要部件,需要有比較好的維護措施,因為其中有多個可移動部件。大多數情況下,它們都多年保持靜止不動,而在發生故障的時候,它們需要在幾個毫秒的時間內可靠地分斷幾千安培的電流。母線和隔離開關的連接和傳動節點都易于出現問題,需要定期測試。
高電壓對設備所使用的材料帶來了電氣壓力。因此建議進行絕緣測試。理論上講,GIS 系統的測試只需要與其他系統相同。不過,由于接觸通常都非常困難,所以需要采取特殊的辦法。
?CPC100一次注入系統電纜測試與監測
高壓電纜用于為人口稠密地區或者為海上設施供電。要保證供電安全,供電電纜*必須要在幾十年的時間里無故障運行,并且所需要的維護工作要很少或者不需要維護。
對電纜及其附件的狀態進行評估的診斷措施并不多。除了高壓局部放電測試之外,介質測量方法也可以用于檢查電纜絕緣的狀態,例如功率因數/介損因數、電容、介電響應的測量。在不同位置測量溫度和油壓也能反映當前的電纜負荷狀態。
對電纜的這些參量進行在線監測是絕緣狀態持續評估的有效方法,尤其是懷疑電纜有問題的時候或者在整個運行期間對絕緣狀態的檢查。
我們滿按照相關的國際標準為用戶提供各類在線和離線方式的測試與監測解決方案,保證電纜及電纜附件的可靠運行并延長其使用壽命。
?CPC100一次注入系統旋轉電機測試與監測
旋轉電機(例如發電機和電動機)是發電和工業應用中非常重要的設備。電機的可靠性和可用性對于確保電源的可靠、穩定至關重要。由于意外斷電和設備本身可能發生的損壞導致的過早失效,可能會(huì )造成嚴重的經濟損失。為了有效地進行計劃維護,有必要了解有關元件何時需要維修或更換的準確狀態信息。
正如其他高壓設備一樣,發電機和電動機中的絕緣系統受制于老化過程。過度老化可導致設備故障,因此在電機的整個使用壽命期間,了解其絕緣狀態非常重要。
在調試和驗收測試以及旋轉電機的運行維護期間,所執行的多種離線和在線診斷方法支持可靠的絕緣狀態評估。這些診斷方法包括介損/功率因數測量、局部放電、耐壓測試以及絕緣電阻/極化指數。此外還有其他可在定子、定子鐵心和轉子上執行的常規電氣測試,能夠為您提供完整的電機狀態評估。
針對所有這些診斷方法,我們?yōu)槟峁┝讼嗥ヅ涞臏y試和監測解決方案。借此,您可以在各種電機上執行快速、準確的狀態評估,以便迅速確定潛在的問題和風險。
?CPC100一次注入系統輸電線路測試
對于距離保護動作的可靠性和選擇性來說,正確的線路參數至關重要。有了正確的線路參數,也可以在線路上的事件發生之后通過故障錄波分析來確定準確的故障位置。線路參數包括正序阻抗、零序阻抗和 k 系數。對于雙回線路或者多回線路,還需要有互感阻抗。
這些參數通常都是通過系統計算得出的,而這些計算出來的參數并不代表實際的線路參數值,因為土壤的特性是未知的,例如土壤電阻率、水管或者其他類型的掩埋導體等,存在各種不同的情況。計算出來的數據與實際線路參數之間的差別*可能導致距離保護出現欠越和超越的誤動作。甚至于導致發生停電事故以及電網失穩。
我們所提供的解決方案,可以快速而安全地測定出所需要的線路工頻參數。
?CPC100一次注入系統接地系統測試
接地系統可以把電氣系統的中性點恰當地連接到大地電位。在發生單相對地故障的時候,電流經過接地系統流回到中性點,這個接地系統的電阻值越低越好。這個電流會(huì )造成整個接地系統對大地電位的電位上升。
相關的標準(例如 IN VDE 0101、CENELEC HD637S1、IEEE Std 80-2000 和 IEEE Std 81-1983)定義了電位上升的*大值,這個*大值與系統單相故障的*長持續時間相關。這些標準也提到了變電站內部和變電站周?chē)?大允許跨步電壓和接觸電壓限值。如果跨步電壓和接觸電壓超過了*大允許值,單相故障可能會(huì )對人和動物造成傷害,甚至于造成致命的傷害。
我們所提供的測試解決方案可以安全、快速而且可靠地測定接地系統的阻抗以及變電站內部和變電站周?chē)目绮诫妷汉徒佑|電壓。
訂貨信息

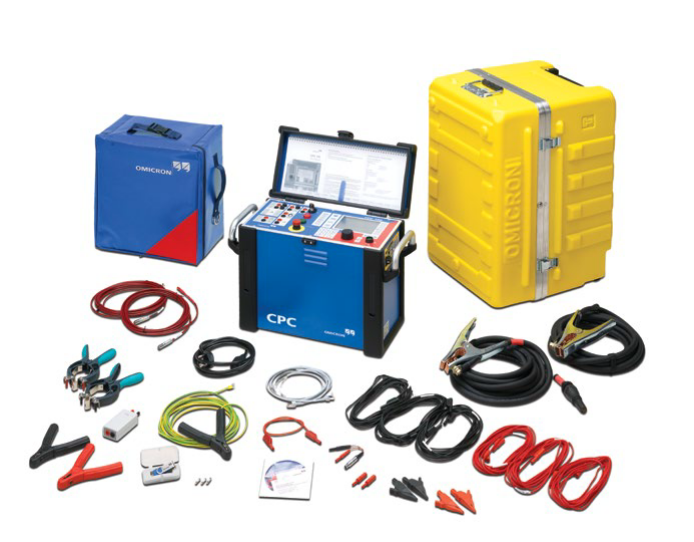

CPC100套裝
套裝 |
說明 |
訂貨號 |
CPC100 基本套裝 |
該套裝包含 CPC100 以及對一次設備執行基本檢查所需的所有附件。 |
VE000601 |
CPC100 標準套裝 含 CPC100 基本套裝 |
該套裝包含 CPC100 以及對儀器和電力變壓器執行常見電氣測試所需的所有附件。 |
VE000611 |
CPC100 增強套裝 含 CPC100 標準套裝 |
除標準套裝外,還提供強大的變電站調試工具。 |
VE000621 |
CPC100 變壓器測試系統 |
該套裝包含 CPC100、CP TD12 以及對電力變壓器執行常見電氣測試和功率/介損因數測量所需的所有附件。 |
VE000633 |
CPC100 線路阻抗測試系統 |
該套裝包含 CPC100、CP CU1、CP GB1 以及執行阻抗測量以確定距離保護繼電器設置所需的所有附件。 |
VE000602 |
CPC100 旋轉電機測試系統 |
該套裝包含 CPC100、CP TD15、CP CR600 以及對旋轉電機執行常見電氣測試和功率/介損因數測量所需的所有附件。 |
VE000635 |
CPC100 PF/DF 測試系統 |
該套裝包含 CPC100、CP TD12 以及對所有設備執行功率/介損因數測量所需的所有附件。 |
VE000632 |
CPC100升級選項
套裝 |
說明 |
訂貨號 |
CP TD12 升級選項 |
用于將您現有的 CPC 100 擴展為 12 kV 功率/介損因數測試系統的升級選項。 |
VE000638 |
CP TD15 升級選項 |
用于將您現有的 CPC 100 擴展為 15 kV 功率/介損因數測試系統的升級選項。 |
VE000639 |
CP CB2 升級選項 |
用于搭配 CPC100 使用、支持高達 2000 A 測試電流的升級選項。 |
VEHZ0630 |
CP SB1 升級選項 |
用于將您現有的 CPC100 標準套裝擴展為全自動化變壓器系統的升級選項。 |
VEHZ0692 |
CP CU1 和 CP GB1 升級選項 |
用于將您現有的 CPC 100 擴展為線路阻抗測量測試系統的升級 選項。 注:CP 序列測試卡需單獨訂購(訂貨編號:VESM0635) |
VEHZ0671 |
接地阻抗與跨步電壓和 接觸電壓裝置 |
該套裝用于測量變電站的接地阻抗與跨步電壓和接觸電壓。包含 手持式接地測試儀 HGT1 和附件。 |
VEHZ0708 |
用于現有 CPC 的 CPC 同步 升級選項 |
該升級選項包含 TRC1,可同步*多三臺 CPC, 為高壓應用提供強大的電源。 |
VEHO0648 |
用于新 CPC 的 CPC 升級選項 |
該升級選項包含 TRC1,可同步*多三臺 CPC, 為高壓應用提供強大的電源。 |
VEHO0649 |
CPC80 |
該從屬裝置包括用于同步 CPC 的附件。 注:僅 CPC100 可用作主從裝置。 |
VE000649 |
CP RC1 升級選項 |
用于以高達 123 kV 的額定電壓對氣體絕緣開關 (GIS) 進行高壓測試的升級選項。 |
VEHZ0760 |
CP RC2 升級選項 |
用于以高達 145 kV 的額定電壓對氣體絕緣開關 (GIS) 進行高壓測試的升級選項。 |
VEHZ0770 |
CPOL2 升級選項 |
用于檢查 CT 或 VT 二次接線極性的升級選項。 |
VESM0645 |
CP TC12 升級選項 |
用于確定絕緣液體(例如變壓器油)的功率/介損因數和介電常數的升級選項。 與 CPC100 和 CP TD12/15 搭配使用。 |
VEHZ0601 |
CP DB1 升級選項 |
用于在繞組電阻測量后對電力變壓器進行快速放電的升級選項。 |
VEHZ0695 |
CP CR600 升級選項 |
用于搭配 CPC 100 和 CP TD15 對 旋轉電機進行功率/介損因數測量的升級選項: 25 H 補償電抗器 50 H 補償電抗器100 H 補償電抗器 |
VEHZ0593
VEHZ0594 VEHZ0595 |
PTM *版升級選項 |
用于根據引導式工作流程操作 CPC 的升級選項,具體視可用軟件許可而定。 |
VESM0671 |
用于 HGT1 的*版 PTM 升級選項 |
接地阻抗以及跨步電壓和接觸電壓裝置的升級選項,用于通過 HGT1 使用引導式 PTM 工作流程。 |
VESM0626 |
PTM 數據同步“現場” 升級選項 |
單獨的數據同步和備份模塊: 可供*多3 個用戶 可供*多10 個用戶可供*多25 個用戶 1 個用戶升級 |
VESM0677 VESM0678 VESM0679 VESM0680 |
PTM 數據同步“云” 升級選項 |
單獨的數據同步和備份模塊: 可供*多3 個用戶 可供*多10 個用戶可供*多25 個用戶 1 個用戶升級 |
VESM0681 VESM0682 VESM0683
VESM0684 |
CPC100安全附件
套裝 |
說明 |
訂貨號 |
SAA1 |
蜂鳴器適配器 |
VEHZ0786 |
SAA2 |
可串聯安全附件(多達六個信號燈),用于標記測試區域,包括緊急按鈕和可選聲響信號 |
–* |
SAA3 |
3 位遠程緊急開關,帶連接線纜(15 m / 49 英尺) |
VEHZ0688 |

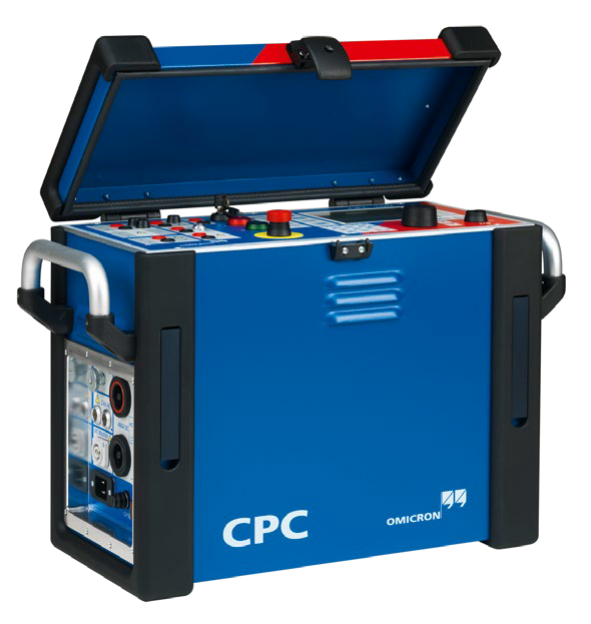

CPC100規格 |
|
電源和機械參數 | |
單相,額定 9 | 100 V AC - 240 V AC, 16 A |
單相,允許范圍 | 85 V AC - 264 V AC (L-N 或者 L-L) |
頻率,額定 | 50 / 60 Hz |
功耗 | < 3500 VA(在 < 10s 的時間之內 < 7000 VA) |
接口 | IEC320 / C20 |
尺寸 (W x H x D) | 468 x 394 x 233 mm (18.4 x 15.5 x 9.2 in) ,有蓋,不含拉手 |
重量 | 29 kg / 64 lbs (無保護蓋的箱體) |
EMC |
EN 50081-2, EN 55011, EN 61000-3-2, FCC Subpart B of Part 15 Class A, EN 50082-2, IEC 61000-4-2/3/4/8, CE conform (89/336/EEC) |
安全性 | EN 61010-1, EN 60950, IEC 61010-1, 在經過 EN ISO 9001 認證的公司制造和測試 |
滿足 | IEEE 510, EN 50191, VDE 104 |
沖擊 | IEC68-2-27(運行),15 g/11 ms,半波正弦 |
振動 |
IEC68-2-6(運行),10 - 150 Hz,加速度 2g 連續 (20 m/s2);每軸 10 個周波 |
CPC100 和 CPC100 附件的環境條件 | |
運行溫度 | -10 °C - +55 °C /+14 °F - +131 °F |
存儲溫度 | -20 °C - +70 °C / -4 °F - +158 °F |
濕度范圍 | 相對濕度 5 – 95%,無凝露 |
OMICRON CPC100一次注入測試系統說明文檔 |
訂貨信息
CPC100套裝
CPC100 標準套裝
含 CPC100 基本套裝
CPC100 增強套裝
含 CPC100 標準套裝
套裝
說明
訂貨號
CPC100 基本套裝
該套裝包含 CPC100 以及對一次設備執行基本檢查所需的所有附件。
VE000601
該套裝包含 CPC100 以及對儀器和電力變壓器執行常見電氣測試所需的所有附件。
VE000611
除標準套裝外,還提供強大的變電站調試工具。
VE000621
CPC100 變壓器測試系統
該套裝包含 CPC100、CP TD12 以及對電力變壓器執行常見電氣測試和功率/介損因數測量所需的所有附件。
VE000633
CPC100 線路阻抗測試系統
該套裝包含 CPC100、CP CU1、CP GB1 以及執行阻抗測量以確定距離保護繼電器設置所需的所有附件。
VE000602
CPC100 旋轉電機測試系統
該套裝包含 CPC100、CP TD15、CP CR600 以及對旋轉電機執行常見電氣測試和功率/介損因數測量所需的所有附件。
VE000635
CPC100 PF/DF 測試系統
該套裝包含 CPC100、CP TD12 以及對所有設備執行功率/介損因數測量所需的所有附件。
VE000632
CPC100升級選項
用于現有 CPC 的 CPC 同步
升級選項
用于新 CPC 的 CPC
升級選項
該從屬裝置包括用于同步 CPC 的附件。
注:僅 CPC100 可用作主從裝置。
用于搭配 CPC 100 和 CP TD15 對 旋轉電機進行功率/介損因數測量的升級選項:
25 H 補償電抗器
VEHZ0593
VEHZ0594
VEHZ0595
用于 HGT1 的高級版 PTM
升級選項
PTM 數據同步“現場”
升級選項
單獨的數據同步和備份模塊:
可供最多3 個用戶
VESM0677
VESM0678
VESM0679
VESM0680
PTM 數據同步“云”
升級選項
單獨的數據同步和備份模塊:
可供最多3 個用戶
VESM0681
VESM0682
VESM0683
VESM0684
套裝
說明
訂貨號
CP TD12 升級選項
用于將您現有的 CPC 100 擴展為 12 kV 功率/介損因數測試系統的升級選項。
VE000638
CP TD15 升級選項
用于將您現有的 CPC 100 擴展為 15 kV 功率/介損因數測試系統的升級選項。
VE000639
CP CB2 升級選項
用于搭配 CPC100 使用、支持高達 2000 A 測試電流的升級選項。
VEHZ0630
CP SB1 升級選項
用于將您現有的 CPC100 標準套裝擴展為全自動化變壓器系統的升級選項。
VEHZ0692
CP CU1 和 CP GB1 升級選項
用于將您現有的 CPC 100 擴展為線路阻抗測量測試系統的升級 選項。
注:CP 序列測試卡需單獨訂購(訂貨編號:VESM0635)
VEHZ0671
接地阻抗與跨步電壓和 接觸電壓裝置
該套裝用于測量變電站的接地阻抗與跨步電壓和接觸電壓。包含 手持式接地測試儀 HGT1 和附件。
VEHZ0708
該升級選項包含 TRC1,可同步最多三臺 CPC, 為高壓應用提供強大的電源。
VEHO0648
該升級選項包含 TRC1,可同步最多三臺 CPC, 為高壓應用提供強大的電源。
VEHO0649
CPC80
VE000649
CP RC1 升級選項
用于以高達 123 kV 的額定電壓對氣體絕緣開關 (GIS) 進行高壓測試的升級選項。
VEHZ0760
CP RC2 升級選項
用于以高達 145 kV 的額定電壓對氣體絕緣開關 (GIS) 進行高壓測試的升級選項。
VEHZ0770
CPOL2 升級選項
用于檢查 CT 或 VT 二次接線極性的升級選項。
VESM0645
CP TC12 升級選項
用于確定絕緣液體(例如變壓器油)的功率/介損因數和介電常數的升級選項。
與 CPC100 和 CP TD12/15 搭配使用。
VEHZ0601
CP DB1 升級選項
用于在繞組電阻測量后對電力變壓器進行快速放電的升級選項。
VEHZ0695
CP CR600 升級選項
100 H 補償電抗器
PTM 高級版升級選項
用于根據引導式工作流程操作 CPC 的升級選項,具體視可用軟件許可而定。
VESM0671
接地阻抗以及跨步電壓和接觸電壓裝置的升級選項,用于通過 HGT1 使用引導式 PTM 工作流程。
VESM0626
可供最多25 個用戶
1 個用戶升級
可供最多25 個用戶
1 個用戶升級
CPC100安全附件
套裝
說明
訂貨號
SAA1
蜂鳴器適配器
VEHZ0786
SAA2
可串聯安全附件(多達六個信號燈),用于標記測試區域,包括緊急按鈕和可選聲響信號
–*
SAA3
3 位遠程緊急開關,帶連接線纜(15 m / 49 英尺)
VEHZ0688
