IDAX300/350絕緣診斷分析儀

IDAX300/350絕緣診斷分析儀

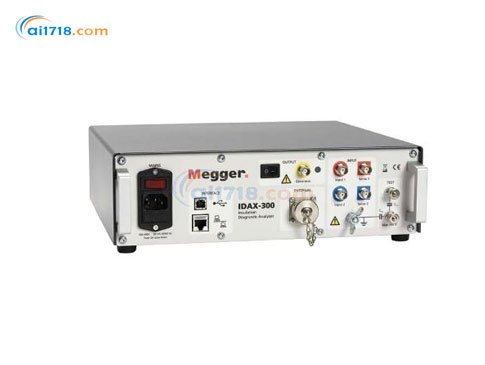

美國MEGGER　IDAX300/350絕緣診斷分析儀

型號：IDAX300/350絕緣診斷分析儀

品牌：美國MEGGER

行業應用：石油化工、電網、電廠、軍隊[更多]

產品用途：用于檢測變壓器、套管、互感器等設備的固體絕緣的水分含量，絕緣油的電導率/介損以及參考溫度下的介損[更多]

租賃價格：66000元/月

聯系方式： 010-68940148

在線解答：

價格咨詢

技術咨詢

維修咨詢

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jì)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

符合標準

瀏覽過此產品的用戶最終購買了

美國Megger IDAX300/350絕緣診斷分析儀由愛儀器儀表網代理，本產品是一款高壓介電頻率響應（DFR）儀器，能夠提供準確、可靠的變壓器、套管和電纜的絕緣狀態信息。IDAX系統通過估算設備*長的使用壽命，使維護工作的成效*大化。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

IDAX300/350絕緣診斷分析儀簡介：
?IDAX300是一個非常緊湊的設備，和外部PC共同使用。
?IDAX350有內置電腦，也可以連接外部PCIDAX300/350提供了準確可靠地變壓器、套管和電纜的絕緣狀態信息。
?IDAX系統通過估算設備*長的使用壽命，從而使維護工作的成效*大化。
?IDAX300/350比它們的前任IDAX 206更小、更輕、更快。
?IDAX300/350保持了更好的精度，有能通過真正的AC DFR（介電頻率響應，有時也稱作FDS頻域圖譜）提供可靠的數據，能在高干擾的環境下測量。
?藝術化的軟件使測試更加簡單和迅速，使變壓器水含量分析在20分鐘左右時間內完成（30℃）。
?IDAX測量變壓器繞組間絕緣各個頻率下的電容和介損值。
?IDAX測量變壓器利用模型將測量結果分析固體絕緣的水分含量，絕緣油的電導率/介損以及參考溫度下的介損。由于和溫度相關的因素已被考慮在內，測試可在任何溫度下進行。

IDAX 300/350絕緣診斷分析儀應用：
?隨著變壓器的老化，如今的電氣行業面臨嚴峻的挑戰，因為變壓器的故障和之后的修復以及期間的停電造成了大量的損失。變壓器已經成為電網中*關鍵的元件。
?可靠的監測和診斷方法的需求促使上*的專家們對新技術進行評估，從未提高電網的可靠性和*好地使用電力元件。
?IDAX是基于DFR（介電頻率響應，有時也稱作FDS頻域圖譜）的一臺革命性的絕緣診斷儀器。這項技術已經在實驗室應用許多年，而IDA/IDAX是*臺用作現場測量的儀器（1997）。
?IDAX儀器和測量原理在過去數十年中已經被使用和證明。IDAX一個*重要的應用*是探測變壓器絕緣的水含量。水會(huì )顯著地加速絕緣的老化；水會(huì )產生氣泡，引起災難性的故障。
?IDAX的一項測試即可提供可靠的水分評估。這項測試可以在任何溫度下進行，根據不同的絕緣溫度，通常會(huì )花費20 – 40 分鐘左右。
?維護或更換的決定應該建立在對絕緣狀況和變壓器負載情況了解的基礎上。通過得到變壓器、發電機和電纜可靠的診斷數據，*可*大程度上延長設備的使用壽命，從而使用戶大大地降低成本。

IDAX 300/350絕緣診斷分析儀特點：
變壓器中的水分
IDAX300可以通過一次測試給出可靠的水含量結果。在20-30℃情況下，測試可在22分鐘內完
成。作出設備維護或更換決定時，需要得到足夠的絕緣狀態信息和設備的預期負載情況。在變壓器、發電機或電纜設計壽命快到時，通過可靠的絕緣診斷和負載管理，額外增加數年運行時間可節省大量資金。
Megger IDAX300變壓器介電頻率響應分析儀圖1

Megger IDAX300變壓器介電頻率響應分析儀圖1

1、測試
介損是會(huì )隨著溫度和頻率的變化而變化的，因此通過測試1kHz–1mHz范圍內數個離散頻率點下的介損值，*可以繪制出特定溫度下的頻率響應曲線，如圖2所示。
Megger IDAX300變壓器介電頻率響應分析儀圖2

Megger IDAX300變壓器介電頻率響應分析儀圖2

2、模型
變壓器繞組間的絕緣包含了固體絕緣和液體絕緣兩部分，固體絕緣包括形成絕緣油冷卻通道的圍屏和撐條，如圖3所示。分析軟件會(huì )改變這些參數的幾何形狀來模擬每種可能的設計。模型中使用了Arrhenius公式來計算和補償溫度對材料的影響[3]。
Megger IDAX300變壓器介電頻率響應分析儀圖3

Megger IDAX300變壓器介電頻率響應分析儀圖3

3、一個點是不夠的
傳統的介損測試得到的是工頻值(50/60Hz)，這里*是IDAX300和傳統方法的區別。圖6給出了為什么一個點不足以發現潛在的問題的例證。介損測試*多只能知道問題的存在。這個例子中的兩臺變壓器有相同的工頻介損值，然而一臺變壓器絕緣紙濕度較大(3.6%)，需要現場干燥；另一臺變壓器絕緣油需要更換。IDAX300能通過一次測試得到*和決定性的結論。

4、測試步驟
IDAX300的測試準備工作和操作步驟與傳統的介損測試相同，變壓器需要斷網并隔離。IDAX軟件可在Windows XP、Vista、7和8系統上運行，使用標準的USB線或網線進行通信。軟件具有測試輔助模板以完成設置，并顯示接線圖(如圖7)。夾子上的顏色標記使得接線更加容易。測試可以在連線完成后馬上開始，測試完成后無需對試品進行放電(直流測試需要進行放電)。
Megger IDAX300變壓器介電頻率響應分析儀圖5

Megger IDAX300變壓器介電頻率響應分析儀圖5

IDAX300有三個測試終端(紅色、藍色和接地)，使其可以通過一次接線自動完成多個測試。

5、多功能測試儀
除了進行油浸式變壓器的水分分析以外，IDAX300多功能測試儀還可以測試套管和其它電力設備，功能包括：
?介損測量
?電容測量
?高壓環測試
?升壓測試
?直流絕緣電阻測試（絕緣電阻、吸收比、極化指數）
?勵磁電流測量
IDAX300的*大測試電壓是200 V(DC/AC峰值)，使用選配的VAX020放大器，*大測試電壓可達2 kV(DC/AC峰值)。

6、校正
校正套件可用于對IDAX300進行簡單和可靠的校正。這個套件可以減少儀器的停機時間和運輸成本，因為只需將校正盒送至機構進行校正，而不需將儀器寄出。全新的設計使其可在當地的機構進行校正，避免了長途運輸。
7、在線監測
在線監測功能是IDAX5.0軟件的一項新的功能，使用DFR技術對各種制造過程進行監測，例如：
? 干燥，變壓器等設備油浸紙或非油浸紙的除水的過程
? 浸漬，如使用絕緣液體或樹脂對干燥的絕緣紙進行浸漬的過程
? 固化，如電機定子絕緣材料樹脂或環氧樹脂的固化過程
DFR掃頻測試與溫度信息一起被記錄并分析。在線監測功能需要一組獨立的授權碼。

IDAX300變壓器介電頻率響應分析儀是被證明有效的測定變壓器絕緣水分的儀器。儀器和帶模型的軟件已被廣大用戶測試并證實有效。*新的第五代產品比之前的產品測試速度更快、使用更簡單、功能更全面。頻率范圍從DC到10 kHz，可抵御變電站干擾，快速測試方法和200V到30kV的測試電壓，使IDAX300成為一種*全面絕緣診斷測試系統。

輸出：	電源：
	電壓/電流范圍0 – 10 V 峰值， 0 – 50 mA 峰值
	電壓/電流范圍：
	200 V10 V
	0 – 200 V 峰值，0 – 50 mA 峰值
	頻率范圍0.1 mHz – 10 kHz
	外部電源：
	VAX 放大器2 to 30 kV
PC 要求：	操作系統Windows 2000/ XP / Vista / 7；
	處理器Pentium 500 MHz；
	內存512 Mb RAM 或更高；
	接口USB 2.0 和 LAN
環境：	應用場合儀器適用于中高壓變電站和工業環境
環境溫度：	運行-10°C 到 +55°C (14°F 到 +131°F)
	儲存-20°C 到 70°C (-4°F 到 +158°F)
	濕度< 95%RH，不凝結
CE-標準：	EMC 2004/108/EC
CE-標準：	LVD 2006/95/EC
常規：	電源電壓90 – 265V AC，50 / 60 Hz
	功率250 VA （*大）
	大?。?
	IDAX 300 335 x 300 x 99 mm；
	IDAX 300 運輸箱 520 x 430 x 220 mm；
	IDAX 350 520 x 430 x 220 mm
	重量：
	IDAX 300 4.9 kg (11 lbs)，9.9 kg (22 lbs) 含運輸箱；
	IDAX 350 13.5 kg (29.8 lbs)；
	配件8.5 kg (18 lbs) 軟包
測量單元：	輸入通道1，通道2，接地
	電容范圍：
	精度0.5% + 1 pF
	介損范圍：0 - 10 （在特定電容下的范圍，可以更大??
	誤差< 0.5% + 0.0001, 45-70 Hz, C > 100 pF
	（和 VAX020 配合）；
	< 0.5% + 0.0002, 45-70 Hz, C > 300 pF；
	< 1% + 0.0003, 1 mHz-100 Hz, C > 1000pF；
	< 2% + 0.0005, 100 Hz-1 kHz, C > 1000 pF；
	*大AC 干擾1 mA （IDAX本身）或10 mA （和 VAX020
	配合）或 1:20 信噪比
	*大DC 干擾1 μA 或 10 uA（和 VAX020 配合）
	測試模式* UST-1??UST-2??UST-1+2??GST??GST-Guard-1??
	GST-Guard-2??GST-Guard-1+2
	*IDAX 300S/350 能同時在兩組模式下測試
	校正校正套裝允許現場校正

IDAX標配附件

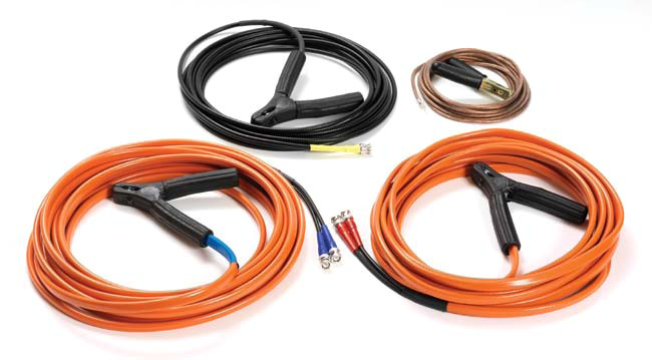

高壓電纜、USB電纜、接地電纜和測試電纜。

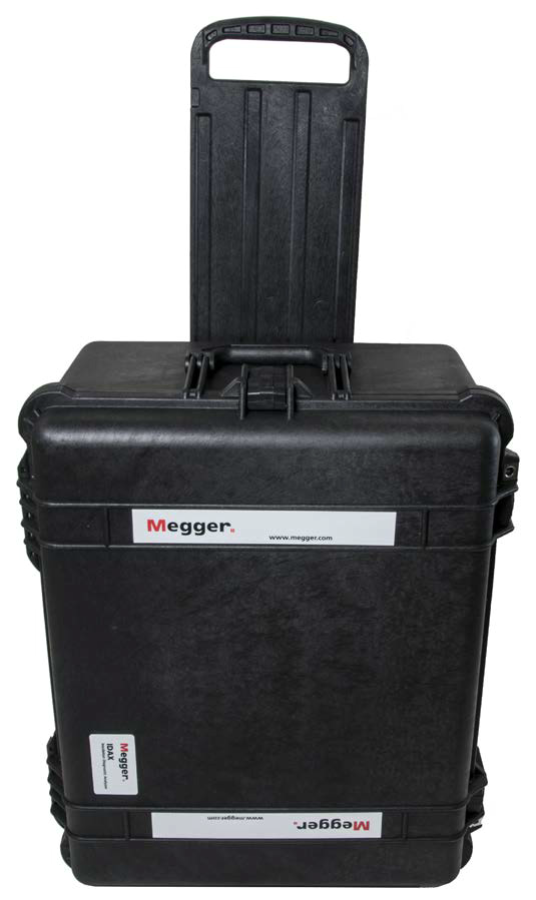

帶輪子的堅固運輸箱，可放置電纜及配件

可選配件

配件套裝（訂貨號：AG-90100）

訂購信息

型號	訂貨號
IDAX 300（1）	AG-19090
IDAX 300（2）	AG-19091
IDAX 300S（1）（IDAX 300 with two ammeters）	AG-19092
IDAX 350（1）（DAX 300S with two ammeters）	AG-19192
Included accessories
Ground cable 5 m (16 ft)	GC-30060
Generator cable 18 m (60 ft)	GC-30312
Measurement cable, red 18 m (60 ft)	GC-30322
Measurement cable, blue 18 m (60 ft)	GC-30332
Generator cable 9 m (30 ft)	GC-30310
Measurement cable, red 9 m (30 ft)	GC-30324
Measurement cable, blue 9 m (30 ft)	GC-30334
Optional software
Process monitoring IDAX Monitoring software license	AG-8200X
Commissioning , 2 days	AG-90300
Cabling, connectors, etc	on request
Optional accessories
IDAX calibration box CAL 300	AG-90010
IDAX demo box IDB 300	AG-90020
Additional ammeter (factory upgrade to IDAX 300S)	AG-90200
Generator cable, 9 m (30 ft)	GC-30310
Measurement cable, 9 m (30 ft), red	GC-30320
Measurement cable, 9 m (30 ft), blue	GC-30330

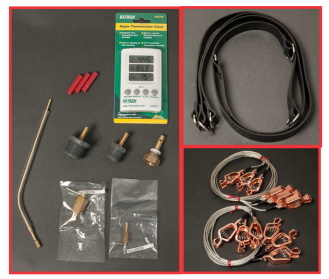

Accessory kit	AG-90100
Bushing tap adapters: 4 mm female / 4 mm female (3 pcs) 0.75” thread adapter 1” thread adapter “J” probe adapter Two special adapters
Hot collar straps, three of different lenghts Temperature and humidity meter Non-insulated shorting leads: 1 m (3 ft) (3 pcs) 2 m (6 ft) (3 pcs)
