?除了50/60 Hz電容和介損(功率因數)的測量,通過測量介電響應,儀器還能給出更多高壓絕緣的狀態信息。這項技術同樣能夠評估油紙系統中的水含量狀況。
測試系統
IDAX系列的絕緣診斷設備能夠測試工頻和廣闊的頻率下(通常從mHz到kHz)絕緣的電容和介損。這種變頻介損技術被稱為介電頻率響應(DFR)或頻譜圖(FDS)。IDAX和VAX高壓放大器是*套用于現場測試的設備,15年前研制成功,很快*成為了變壓器、套管和電纜DFR測試的標準設備。
環境 |
|
應用場合 |
儀器可用于中、高壓變電站和工業環境 |
環境溫度 |
|
操作 |
-20°C 至 +55°C (-4°F 至 +131°F) |
儲存 |
-40°C 至 +55°C (-40°F 至 +131°F) |
濕度 |
<90%RH, 非凝結 |
CE-標識 |
|
EMC |
2004/108/EC |
LVD |
2006/95/EC |
常規 |
|
電壓 |
100 – 240 V AC, 50 / 60 Hz |
功耗 |
120 VA (max) |
尺寸 |
|
儀器 |
335 x 300 x 99 mm(17.7” x 6.3” x 16.1”) |
運輸箱 |
520 x 430 x 220 mm(20.5” x 17” x 8.7”) |
重量 |
不含電纜4.4 kg (9.7 lbs) |
接口 |
|
控制接口 |
將VAX020和IDAX連接到一起。 VAX020 可與以下IDAX系統兼容: IDAX-206, IDAX-206 FR, IDAX300 和 IDA200 |
聯鎖 |
聯鎖裝置的連接 |
輸出 |
|
電壓 |
2 kV (峰值) |
電流 |
50 Hz以上50 mA (峰值) 10 Hz 以下逐漸下降到 30 mA (峰值) |
頻率范圍 |
DC – 1 kHz |
電容負載 |
0 – 20 μF, 80 nF @ 2 kV, 50 Hz |
包含配件

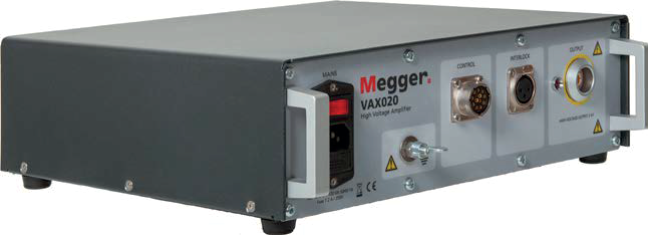

VAX020(訂貨號:AF-59090 )
接地電纜(訂貨號:GC-30070)
控制電纜(訂貨號:GC-30601)
聯鎖(訂貨號:AF-90010 )

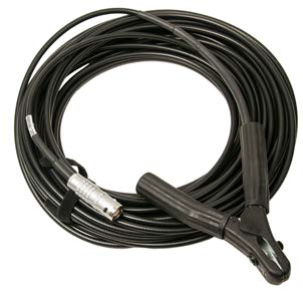

高壓電纜(訂貨號:GC-30350)
可選配件
運輸箱(訂貨號:GC-30055)
