符合標準
?鐵芯移位

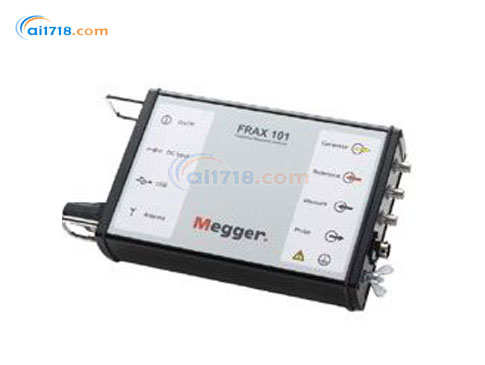

FRAX101/FRAX99變壓器繞組變形測試儀的應用 :一次SFRA測試*能檢測出其他 設備需要多重檢測才能發現的繞組問題,或其他方法完 全檢測不到的繞組問題。SFRA是一種快速而且成本低 廉的評估變壓器是否損壞或是否能夠重新安全投運的方 法。如果發現問題,測試結果*能成為非常有價值信 息,為下一步行動提供決策支持。關鍵變壓器擁有一條參考曲線,在發生故障時*會(huì )成為 一項有價值的投資,因為這時候*可以對故障進行簡單 和可靠的判斷。
FRAX101/FRAX99變壓器繞組變形測試儀的分析軟件和結果 :

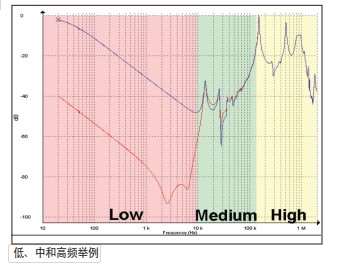

一般地,繞組短路、磁化和其他與鐵芯有關的問題, 在*低頻率下會(huì )改變曲線的形狀。中頻表明線圈軸向 或徑向的移動,高頻則揭示了線圈間以及它們與套管 和分接開關抽頭間的接線存在的問題。

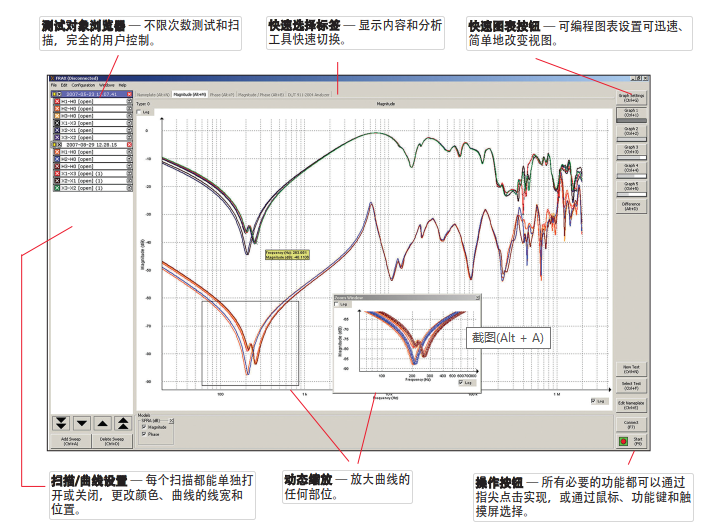

FRAX101/FRAX99變壓器繞組變形測試儀的軟件提供了很多高效數據分析的特性??梢酝?時打開無限個測試數據,用戶可以從中挑選任意條掃 描曲線進行對比。測試結果以傳統的幅度—頻率或相位 —頻率顯示出來。用戶還可以選擇把數據以阻抗或導納 —頻率的形式顯示出來,已便對特定型號的變壓器進行 確切分析。
?FRAX101/FRAX99變壓器繞組變形測試儀運用振幅和頻移比較算法自動分析比較兩曲線,讓用戶知道差別是嚴重
頻響分析方式: | 連續掃頻 |
頻率范圍: | 1Hz-10MHz,用戶選擇 |
測量點數: | 用戶選擇,以*數間隔 |
動態范圍: | >-120dB |
準確度: | 在-100dB時,準確度為±0.5dB |
積分時間: | 用戶選擇(默認值:12個周期=現行頻率的10%) |
軟件系統: | FRAX for Windows 2000/XP |
PC通信接口: | 隔離USB和藍牙 |
推薦的校準周期: | 3年 |
模擬輸出 |
|
通道數: | 1 |
頻率范圍: | 1Hz-10MHz |
電壓輸出: | 峰-峰值10V(在50Ω時) |
輸出阻抗: | 50Ω |
保護: | 短路保護 |
模擬輸入 |
|
通道數: | 2 |
采樣方式: | 同步采樣 |
頻率范圍: | 1Hz-10MHz |
輸入阻抗: | 50Ω |
采樣率: | 100MS/s |
物理特性 |
|
儀器重量: | 1.5Kg(含AC/DC電源適配器) |
尺寸: | 250×169×52mm; 310×169×52mm(帶提手和端子) |
輸入電壓: | 90-135V AC和170-264V AC,47-63Hz(電源適配器)或者可選電池 |
環境 |
|
運行環境溫度: | -20℃-50℃ |
存儲環境溫度: | -20℃-70℃ |
運行相對濕度: | <90%無凝露 |
存儲相對濕度: | <90%,無凝露 |
With accessories, 18 m (60 ft) cable set AC-19090
With accessories, 9 m (30 ft) cable set AC-19092
With accessories incl. battery, 18 m cable set AC-19091
With accessories incl. battery, 9 m cable set AC-19093

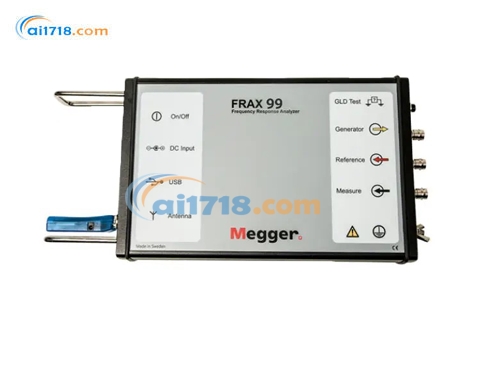

FRAX99訂貨號
With accessories, 18 m cable set AC-29092
With accessories, 9 m cable set AC-29090
With accessories, incl. battery, 18 m cable set AC-29096
With accessories, incl. battery, 9 m cable set AC-29095
標配附件

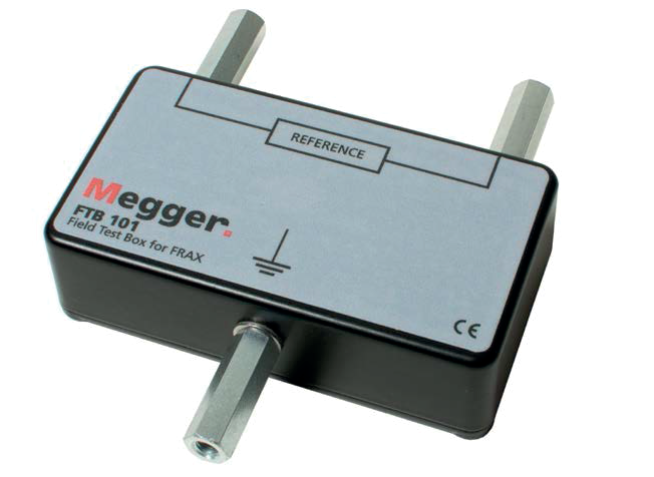

FTB101
一些國際標準推薦在進行FRA測試之前,首先使用一 個由制造商提供的已知響應結果的標準元件來確定測 試儀器和電纜是完好的。FRAX標配件包含了一個現 場校正盒FTB 101,使用戶在現場可以進行這項重要 的確認工作,確保測試結果可靠。
選配附件

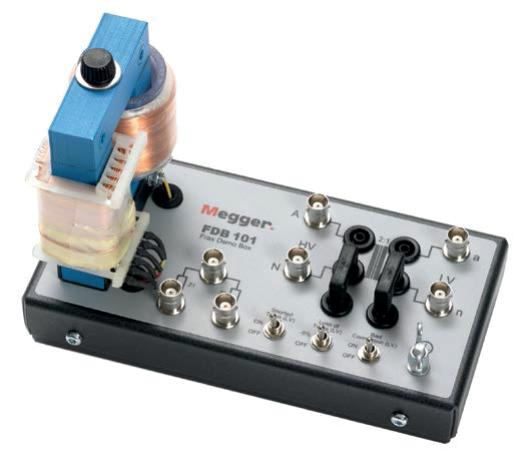

FDB101
FRAX 的演示盒FDB101是一個變壓器套件,可用于室 內培訓和演示。它是一個小型單相變壓器,可以模擬 正常以及故障情況??蛇M(jìn)行開路或短路測試,此設備 包含兩個測試阻抗,其中一個與FTB 101相同。
FRAX99附加附件
AC/DC adapter
Light transport case
Canvas carrying bag (for accessories)
USB cable Additional included
FRAX101附加附件
AC/DC adapter
Transport case
Bluetooth adapter
USB cable
可選配件及訂貨號
Calibration set AC-90020
