OMICRON 為全球范圍的電力行業在設備測試、診斷與監測方面提供創(chuàng )新性的產品與服務。我們致力于使電能的生產與輸配安全、可靠。 在對電力變壓器進行狀態評估的過程中,測試工程師面臨諸多挑戰。那就是需要執行多個診斷測試。過去,這需要大量獨立測試解決方案才能實現。某些測試包含無數次變...[查看更多]
?對傳統測試過程中所發生的異常事件進行驗證測量
FRANEO 800 軟件包
對電力變壓器進行掃頻相應分析(SFRA) 的組合包,包括FRANEO 800 儀器,專用的套管和法蘭連接件,鋁編織帶以及運行測試的 PTM軟件。
P0005860
FRANEO 800 快速連接套件
短套管用夾鉗組
2 × 短的鋁編織帶 (1.5 m / 5 ft) 和
2 ×夾鉗放置于一個便攜包內
P0006313
快速連接升級選項
1 × 運輸袋
2 ×帶環形參考接地連接的一體式電纜和易于連接的夾具
2 ×接地線(1 m / 3 ft)
2 ×接地線(2 m / 7 ft)
P0006324

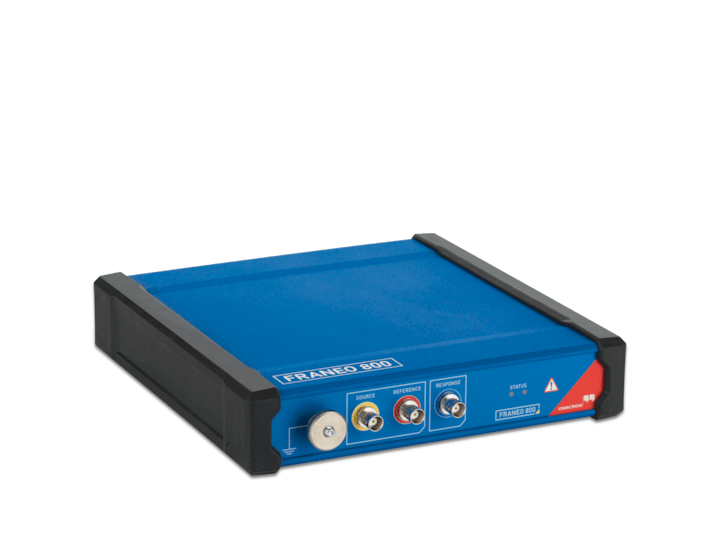

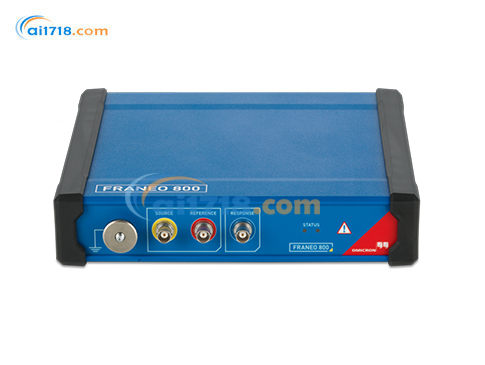

FRANEO 800
說明
訂貨號
P0005861
FRANEO 800規格 | |
總體 | |
頻率范圍 | 1 Hz ... 30 MHz |
信號源輸出 | |
輸出阻抗1 | 50 Ω (± 2%) |
連接頭 | BNC |
幅值 | 10 Vpp (在 50 Ω) |
動態范圍1 | > 150 dB(+10 dB ... < -140 dB 基底噪聲) |
衰減/準確度1 | |
準確度典型值 | ± 0.1 dB (低至 -50 dB) 與±0.3 dB (從 -50 dB 到 -100 dB) |
保證精度 | ± 0.3 dB (低至 -50 dB) 與±0.5 dB (從 -50 dB 到 -100 dB) |
機械參數 | |
尺寸 (寬 x 高 x 深) | 252 x 53 x 265 mm/10 x 2 x 10.4 in |
重量 | 1.8 kg / 4 lb(不含測量電纜) |
環境 | |
溫度工作 | -10 °C ... + 55 °C / + 14 °F ... + 131 °F |
存儲 | -35 °C ... + 55 °C / + 31 °F ... + 131 °F |
相對濕度 | 20% ... 95%, 不結露 |
PTM的系統要求 | |
操作系統 |
Windows 10?, 64-bit Windows 8? and 8.1?, 64-bit Windows 7? SP1, 32-bit and 64-bit |
CPU |
多核系統 2 GHz 或更快 單核系統 2 GHz 或更快 |
內存 | *小 4 GB (8 GB) |
硬盤 | *小 5 GB 可用空間 |
存儲設備 | DVD-ROM 驅動器 |
圖形適配器 | 超級 VGA (1280×768) 或更高分辨的顯示適配器和監視器2 |
接口 | USB 2.03, 以太網接口4 |
安裝的軟件5 | Microsoft Office® 2016, Office® 2013,Office® 2010 or Office® 2007 |
1 黑體標記為推薦的系統要求 | |
2 推薦圖形適配器支持Microsoft® DirectX 9.0 或以上 | |
3 操作 FRANEO 800和DIRANA 需要使用 USB 2.0 | |
4 操作 CPC 100 和CIBANO 500 需要使用以太網接口 | |
5 可選的 Microsoft Office® 界面功能所需要安裝的軟件 |
FRANEO 800軟件包和附件 | ||
軟件包 | 說明 | 訂貨號 |
FRANEO 800 軟件包 | 此軟件包, 用于電力變壓器的掃頻響應分析 (SFRA) 隨同供貨有 FRANEO 800 和 Primary Test ManagerTM | VE000661 |
附件 | ||
短套管用夾鉗組 | 2 個短的鋁編織帶 (1.5 m / 5 ft) 和2 個夾鉗放置于一個便攜包內 | VEHZ0673 |
軟件 | ||
“PTM 數據同步”模塊 |
單獨的數據同步和備份模塊 可供*多 3 個用戶 可供*多 10 個用戶 可供*多 25 個用戶 1 個用戶升級 |
VESM0677 VESM0678 VESM0679 VESM0680 |
OMICRON FRANEO 800掃頻響應分析儀說明文檔 |
|
