?鐵芯移位
一次SFRA測試*能檢測出其他 設備需要多重檢測才能發現的繞組問題,或其他方法完 全檢測不到的繞組問題。SFRA是一種快速而且成本低 廉的評估變壓器是否損壞或是否能夠重新安全投運的方 法。如果發現問題,測試結果*能成為非常有價值信 息,為下一步行動提供決策支持。關鍵變壓器擁有一條參考曲線,在發生故障時*會(huì )成為 一項有價值的投資,因為這時候*可以對故障進行簡單 和可靠的判斷。
FRAX150掃頻響應分析儀的分析結果和軟件 :
一般地,繞組短路、磁化和其他與鐵芯有關的問題, 在*低頻率下會(huì )改變曲線的形狀。中頻表明線圈軸向 或徑向的移動,高頻則揭示了線圈間以及它們與套管 和分接開關抽頭間的接線存在的問題。

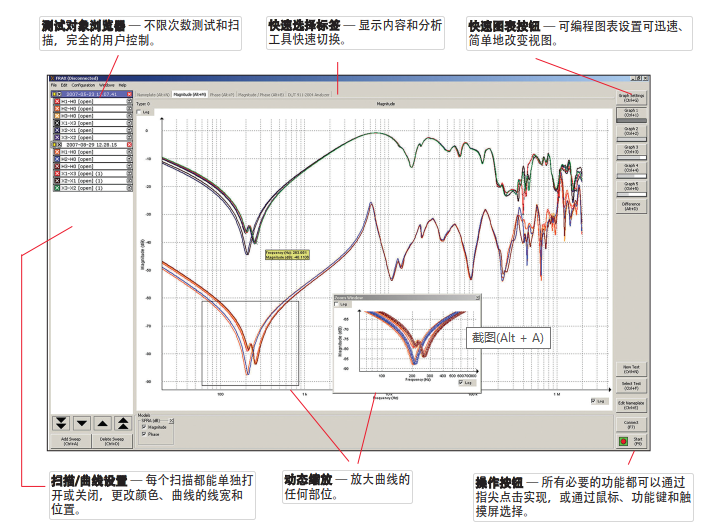

FRAX150的軟件提供了很多高效數據分析的特性??梢酝瑫r(shí)打開無限個測試數據,用戶可以從中挑選任意條掃 描曲線進行對比。測試結果以傳統的幅度—頻率或相位 —頻率顯示出來。用戶還可以選擇把數據以阻抗或導納 —頻率的形式顯示出來,已便對特定型號的變壓器進行 確切分析。
?運用振幅和頻移比較算法自動分析比較兩曲線,讓用戶知道差別是嚴重

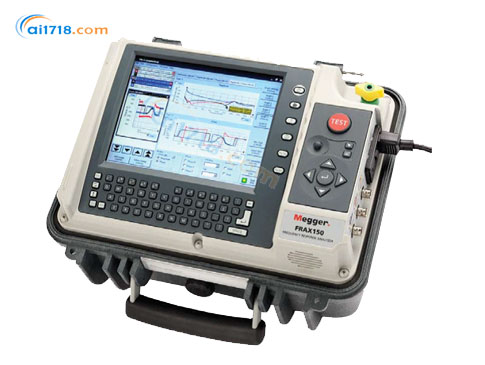

FRAX150掃頻響應分析儀帶有內置電腦 :

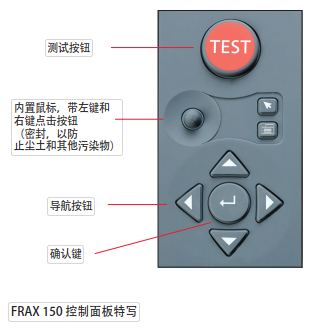

FRAX150的內置電腦具有高對比度和強大的背光屏, 可在陽光直射下工作。通過內置的操縱桿或使用外置 USB鼠標可以控制光標,內置的鍵盤可以方便地進行 信息輸入。所有數據都存儲在內置的硬盤上,這些數據可以使用 U盤移動到任何其他計算機。
環境: |
|
應用范圍: | 本儀器用于中高壓變電站和工業領域 |
環境溫度: |
|
操作: | -20℃ 至 +50℃ |
儲存: | -20℃ 至 +70℃ |
濕度: | ﹤90%,不凝結 |
CE標志: |
|
EMC: | 2004/108/EC |
LVD: | 2006/95/EC |
綜述: |
|
電壓: | 90-264 V AC, 47-63 Hz |
體積: | 305×194×360mm |
重量: | 6 kg |
測量部分: |
|
FRA方法: | 掃頻(SFRA) |
頻率范圍: | 0.1 Hz - 25 MHz,用戶自選 |
點數: | 默認1046,用戶可選至32,000 |
測量時間: | 默認64s,快速測試設置達37s(20 Hz - 2 MHz ) |
點間距: | 對數,線性或兩者同時 |
動態范圍: | > 130 dB |
本底噪音精度: | ±0.5 dB 下至-100 dB(10 Hz - 10 MHz) |
頻寬/測量時間: | 用戶自選(默認10%) |
軟件: | FRAX適用Windows 2000/XP/Vista/7 |
PC通信: | USB |
校準周期: | 3年 |
標準/指南: | 滿足CIGR342,2008要求電力變壓器繞組變形FRA和其他國際標準和推薦,變壓器線圈機械條件評估使用FRA和中國標準DL/T 911-2004 |
模擬輸出: |
|
通道: | 1 |
恒流輸出電壓: | 0.2 - 24 V p-p |
測量電壓@50Ω: | 0.1 - 12V p-p |
輸出阻抗: | 50Ω |
保護: | 短路保護 |
模擬輸入: |
|
通道: | 2 |
取樣: | 同時 |
取樣速率: | 100 MS/s |
PC: |
|
操作系統: | Windows® 系統 |
內存: |
內部存儲1000條記錄 外部存儲USB存儲卡 |
輸入阻抗: | 50Ω |
FTB101
一些國際標準推薦在進行FRA測試之前,首先使用一 個由制造商提供的已知響應結果的標準元件來確定測 試儀器和電纜是完好的。FRAX標配件包含了一個現 場校正盒FTB 101,使用戶在現場可以進行這項重要 的確認工作,確保測試結果可靠。
FRAX150可選附件

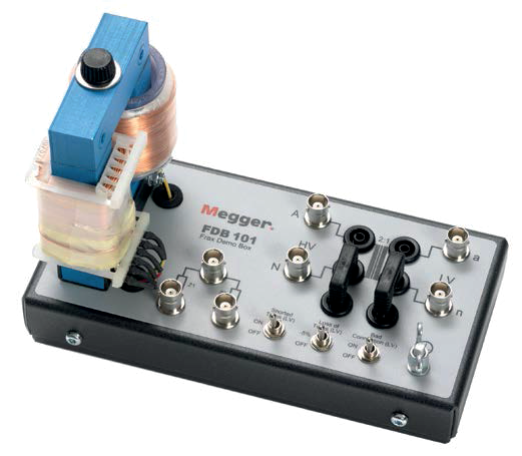

FRAX 的演示盒FDB101是一個變壓器套件,可用于室 內培訓和演示。它是一個小型單相變壓器,可以模擬 正常以及故障情況??蛇M(jìn)行開路或短路測試,此設備 包含兩個測試阻抗,其中一個與FTB 101相同。
可選配件及訂貨號
