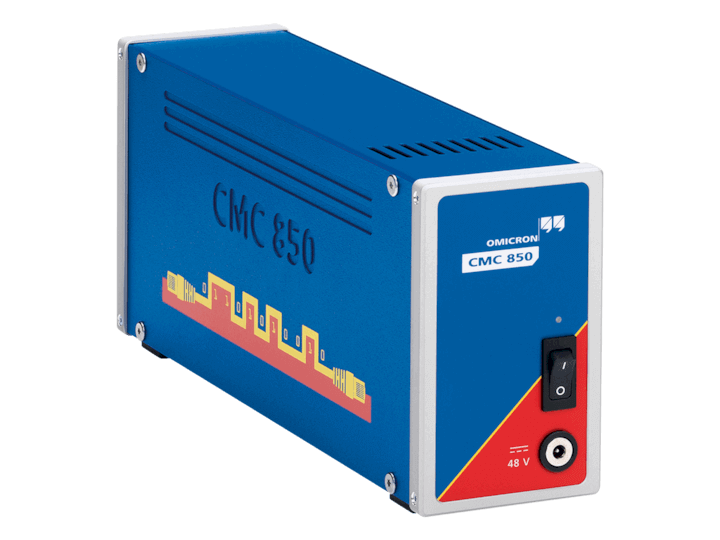

奧地利OMICRON CMC 850保護測試儀由愛儀器儀表網代理,CMC 850是專用于 IEC 61850 的保護測試儀器?,F在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
CMC 850保護測試儀產品簡介:
?CMC 850保護測試儀專注于通過 GOOSE 和采樣值的實時通信方式與被測試設備進行交互
?CMC 850保護測試儀通過 OMICRON 久經考驗的Test Universe 測試軟件控制的
?CMC 850保護測試儀有多個內嵌的功能,可以通過網絡(luò )接口調用,只需要標準的網頁瀏覽器
?CMC 850保護測試儀小巧而輕便,因為它專注于 IEC 61850 應用,所以不需要有傳統二次信號所需要的開關量 I/O 以及信號放大器
CMC 850保護測試儀主要功能
?小巧而輕便,因為其專注于 IEC 61850 應用
?現成的軟件:OMICRON 控制中心、IEC 61850 配置模塊、IEDScout,等等
?內嵌的功能,可以通過標準的網頁瀏覽器調用
?完全的 Test Universe 軟件兼容性
?12 路低電平模擬量輸出,用于激勵有低電平輸入的設備
VE008501
硬件:CMC 850測試儀和CMIRIG-B 轉換器
軟件:IEDScout、GOOSE 配置、 采樣值配置、QuickCMC、
狀態序列和OMICRON
控制中心
訂購信息
訂貨號
供貨范圍
CMC 850規格 |
||
電源 |
|
|
額定輸入電壓 | 100 – 240 VAC, 1相 |
|
允許輸入電壓 |
99 – 264 VAC |
|
額定頻率 | 50/60 Hz |
|
額定功率 | 80W |
|
額定電流 | 1.66A |
|
連接 | 標準交流插口(IEC 60320) |
|
環境條件 |
|
|
工作溫度 | 0 ... +50 °C (+32 ... +122 °F) |
|
存放溫度 | -25 ... +70 °C (-13 ... +158 °F) |
|
濕度范圍 | 相對濕度 5 ... 95%, 無冷凝 |
|
設備可靠性 |
|
|
產品符合電磁兼容 (EMC) 規定 (符合 CE 要求)。 |
|
|
EMC發射 | 國際/歐洲 |
IEC/EN 61326-1,EN 55032/CISPR 32 (A 類),IEC/EN 61000-3-2/3 |
北美 | 47 CFR 15 Subpart B (A類) of FCC | |
EMC抗擾度 |
國際/歐洲 |
IEC/EN 61326-1, IEC/EN 61000-6-5, IEC/EN 61000-6-4 |
產品符合低電壓規定 (符合 CE 要求)。 |
|
|
安全 |
國際/歐洲 |
IEC/EN 61010-1, IEC/EN 61010-2-030 |
北美 |
UL 61010-1, UL 61010-2-030, CAN/CSA-C22.2 No. 61010-1, CAN/CSA-C22.2 No. 61010-2-030 |
|
機械測試 |
國際/歐洲 |
IEC 60068-2-6 (20 m/s2在10 ... 150 Hz), IEC 60068-2-27 (15 g/11 ms半波正弦) |
重量 | 1.7 kg (35.3 lbs) |
|
尺寸 | 85 x 145 x 325 mm (3.3 x 5.7 x 12.8 in) |
|
PC連接 |
兩個PoE 4以太網端口: 10/100/1000 Base-TX 符合IEEE 802.3af 接口的能力限制為一個1類 (3.84 W) 和一個2類 (6.49 W)通電的裝置 USB接口: USB Type-B接口(PC) USB Type-A接口(Wi-Fi適配器, 用于無線控制) |
|
信號指示燈(LED) | 電壓輸出或輔助直流> 42 V |
|
接地連接 | 4 mm (0.16 in)香蕉插口(背部) |
|
硬件診斷 | 每次啟動自檢 |
|
絕緣分組 | 以下組相互之間電氣隔離: 電源、 電壓放大器輸出、電流放大器組A/B、 輔助直流電源、 開關量/模擬量輸入 |
|
保護 | 所有的電流和電壓輸出都具備完備的過載和短路保護, 防止外部暫態過電壓和過溫 |
|
認證 | 在 ISO 9001 認證體系之下開發和生產 |
|
OMICRON CMC 850繼電保護測試儀說明文檔 |
|
