德國KK USM35通用型超聲波探傷儀由愛儀器儀表網代理,本產品是具有經濟、耐用、精度高和抗干擾能力強的特點的超聲波探傷儀,現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
產品簡介:

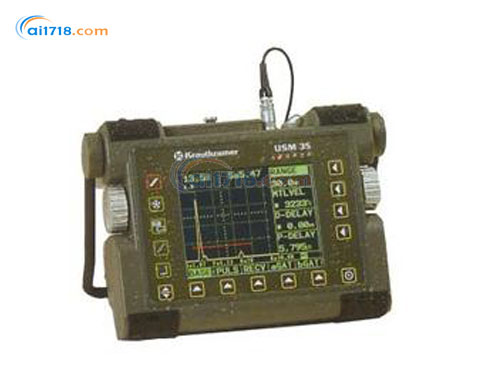

?德國KRAUTKRAMER 公司超聲波探傷儀USM35X(以下簡稱USM35 )
?是一款小巧輕便的數字化超聲波探傷儀,是瓷柱探傷領域里經濟實用的探傷儀器
?無論是焊縫檢測,還是象瓷柱探傷這樣的特殊檢測,該儀器均能顯示出其優異的性能和強大的功能
?現德國KK公司已對USM35型探傷儀進行了升級,從現在開始所有USM35X型儀器均有純中文操作界面
?USM35瓷柱探傷儀通過配置瓷柱探傷探頭和波形分析軟件,可對任何瓷柱進行探傷
?其頻率范圍可達20MHZ,*大檢測深度為10米,數據的管理也更加便捷
?該機還使用了DAC 曲線進行瓷柱探傷時的回波評價,通過DAC曲線可迅速對絕緣子的優劣做出判定
產品特點:
?USM35型探傷儀作為德國KK公司推出的新一代產品,繼承德國KK公司探傷儀的高品質性能
?還具有經濟、耐用、精度高和抗干擾能力強的特點
?特別適用于變電站電磁干擾的環境下測量
?同時該機還具有強大的存儲能力,便于存儲分析
?可通過軟件,將波形等分析數據下載至電腦,方便進行更細致的分析和教學使用
?鋰電池使用時間長達 14 小時之久,完全滿足現場長時間測試的需求
?與美國泛美公司EPOCH4、探傷儀相比,USM35 型探傷儀屬于更高一級別的探傷儀器
?是瓷柱探傷領域里*為理想經濟的探測儀器
產品說明:
中文操作菜單,進口儀器中*開發中文程序的儀器
進行瓷柱探傷使用培訓
彩色顯示,屏幕大,對比度高
鋰電供電,供電時間高達14 小時,無需卸下電池充電,可邊工作邊充電
具有標準的VGA 接口,可外接電腦顯示器或投影儀
德國KK 公司的專利顏色編碼表示法,進一步提高清晰度
當用斜波探頭檢測時,對從工件表面反射回的每個聲波用不同的顏色顯示
采用半跨距的顏色編碼表示法,把始波與二次波的顯示用顏色加以區別
背景顏色可對檢測環境中的光線條件自適應
以DAC 模式顯示曲線,并可報*
有可與電腦數據傳輸和下載波形等數據,方便人士分析
調節范圍 |
*小: 0 - 0,5 mm + 10 % (鋼) *大: 0 - 9999 mm + 10 % (鋼) |
頻率范圍 |
0,2 - 1 / 0,5 - 4 MHz 0 - 1420 mm + 10 % (鋼) 0,8 - 8 / 2 - 20 MHz |
聲速 |
1000 - 15000 m/s 在 1 m/s 的段可調節和固定編程值 |
脈沖位移 | 由 -10 至 1000 mm (340 s) |
探頭前移 | 0 - 200 s |
調節輔助 | 通過兩個已知調節回波測量和調整聲速和探頭前移 (2點-調節) |
脈沖強度 | 220 pF, 1 nF |
衰減 | 50 Ohm, 500 Ohm (1000 Ohm SE-運行狀態) |
脈沖群頻率 | 4 - 1000 Hz, 在10個段內可調節 |
頻率范圍 | (-3 dB) 0,2 - 1 MHz / 0,5 - 4 MHz / 0,8 - 8 MHz / 2 - 20 MHz |
放大 | 0 - 110 dB, 階段內可調節 |
放大級 | 0,5 / 1 / 2 / 6 / 12 dB (或者可以自由調節), 0 段閉鎖 |
*放大 | 4 dB, 在40個段內連續 |
整流 | 全波,正負半波,HF-表示法 |
抑制 | 線性,0 - 80 % 顯示器高度, 在 1 % 段內可調節 |
顯示器光闌 | 2個獨立的光闌形成了測試線條,起點和寬度可通過整個調節范圍調整, 響應門限為 10 - 90 % 顯示器高度在 1 % 段內可調節 (復合和反復合), 報*信號通過 LED 和一個可以起動的內部報*器,作為物方視場光闌A相對光闌B是可控制的, 光闌放大鏡(光闌區域在整個圖像寬度的放大) |
聲程測量 | 發射脈沖和光闌*回波間或兩個光闌回波間的聲程(投影距離,深度)數字顯示,測量交點處的回波脈沖或回波峰值 |
測量分辨 |
0,01 mm 在范圍至 99,99 mm 0,1 mm 在范圍 100 至 999,9 mm 1 mm 在范圍超過 1000 mm 凝結成A-圖像的評估: 0,5 % 調整的調節范圍 |
振幅顯示 |
USM 35DAC: 還可繪制分貝距離的DAC及TCG曲線 USM 35S: 還可繪制分貝距離AVG曲線或ERG |
測量值顯示 | 聲程,(縮小的) 投影距離,深度,每一光闌的振幅,測量行的4個位置和A-圖像的放大顯示可以自由設置 |
A-圖像-功能 | 手工操作或自動的 A-圖像-停止, A-圖像-比較,回波動態(包絡(luò )),*大回波儲存器 |
顏色功能 | 已獲專利的用于焊縫檢測的跳躍距離之半的顏色編碼表示法,背景顏色與檢測環境的光比相適應,顯示器光闌和記錄曲線(DAC, TCG, AVG) 的彩色顯示便于直接識別,報*信息使用紅色字跡 |
DAC / TCG | 僅 USM 35DAC 和 USM 35S: 距離-振幅-曲線 (DAC) 或深度補償曲線(TCG) *多10個參考回波,4條附加曲線,可以是4條分貝距離可調節的曲線或直線(滿足 API, JIS 等) |
