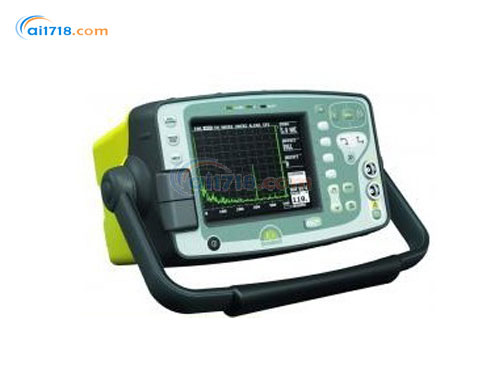

英國聲納Sonatest SiteScan150s超聲波探傷儀由愛儀器儀表網代理,本產品是堅固、的防水、密封等級IP67機殼的超聲波探傷儀,現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
產品簡介:
?英國SONATEST集團成立于1985年,在超聲產品、NDT設備及其附件的研制和生產領域中處于*地位
?SiteScan150s和250s超聲波探傷儀是SiteScan140和240的換代產品
產品特點:
?陽光直射下可視的彩色顯示屏
?DAC/AWS/DGS/API
?堅固、的防水、密封等級IP67機殼
?A-掃描全屏顯示
?可連續工作15小時
標準配置:
?主機
?鋰電池
?鋰電池充電器 / 交流電源
?中英文操作手冊
?合格證書
?4MHz/45度斜探頭Orion 4-45
?4MHz/60度斜探頭Orion 4-60
?4MHz/70度斜探頭Orion 4-70
?5MHz直探頭SLM5-15
?探頭電纜PC-LZ
?攜帶軟包
?堅固防潮儀器箱
150S | 250S | ||
檢測范圍 | 0~5mm直至0~10000mm(鋼),以10mm或1mm增量連續可調 | · | · |
聲速 | 1000~9999m/s,連續可調 | · | · |
探頭延遲 | 0~999.999μs ,連續可調 | · | · |
掃描延遲 | 0~10000mm,步進0.05mm(鋼) | · | · |
增益 | 0~110dB,步進0.5/2/6/14和20dB | · | · |
檢測模式 | 脈沖回波和發射 /接收 | · | · |
閘門 |
在全范圍內對閘門起始位置和寬度連續可調 振幅 0~*(FSH)連續可調,步進0.5% 聲光報* 單一閘門正向觸發 兩個閘門正向和負向觸發 閘門 2可選擇0.6秒延遲報* |
· · · · · · |
· · · · · · |
測量模式 深度 回波-回波 閘門-閘門 三角法 T-Min模式 |
閘門中信號的深度和幅度 回波 -回波間的距離測量,閘門2自動定位 回波 -回波間的距離測量,閘門2手動定位 聲程、深度和表面距離的三角法顯示,視在深度、曲面校正和探頭前沿的計算 在深度模式保存*小厚度讀數 |
· · · · · |
· · · · · · |
脈沖發生器電壓 | -200V峰值振幅,上升/下降時間·· | ||
脈沖發生器寬度 |
固定 100ns 在窄頻帶時 30-250ns |
· |
· |
脈沖重復頻率 | 30~1000Hz,步進5Hz | · | · |
屏幕顯示 |
彩色 TFT顯示,顯示屏尺寸111.4x83.5mm A-掃描區域*大315x200象素 亮度可調 日光照射下清楚可視 為 A-掃描和菜單提供8鐘可選顏色 |
· · · · · |
· · · · · |
視頻刷新頻率 | 50或60Hz | · | · |
檢波方式 | 全波、正半波、負半波、RF | · | · |
頻率范圍 |
寬頻帶 1~10MHz 窄頻帶 1MHz/2.25MHz/5MHz/10MHz 寬頻帶 1.5~15MHz |
· |
· · |
垂直線性 | 1%全頻高度 | · | · |
放大器線性 | ± 0.1dB | · | · |
抑制 | 0~50%線性抑制,抑制有效時LED報*燈閃爍 | · | · |
波形平滑 | 產生平滑包絡(luò )信號 | · | · |
測量單位 | 公制 (mm)、英寸、時間(μs ) | · | · |
AGC | 自動增益控制能將回波設置到用戶選定的電平 (10~90%) | · | · |
DAC | *多可選取 10個點制作DAC曲線,曲線斜率按照ASME/JIS標準選擇-6dB/-12dB/-14dB或按照EN 1714標準選擇-2dB/-6dB/-10dB | · | · |
AWS | 缺陷大小可按照 AWS D1.1結構焊接標準自動評測 | · | · |
API | 缺陷大小可按照 API 5UE自動評測 | · | · |
AVG/DGS | 按探頭數據自動計算缺陷大小,可存儲 10種探頭數據 | · | · |
TCG | 時間校正增益, 40dB動態范圍,*大斜率30dB/μs | · | |
A-掃描存儲 | 800幅波形 | · | · |
面板參數存儲 | 可存儲 100組已校正的面板參數 | · | · |
厚度記錄 | 可存儲 8000個數據,按照字組/位置/編號模式或按照順序模式預編程工作表格。使用選配的SDMS軟件可將讀數傳到Excel軟件 | · | · |
Auto-cal功能 | 對兩個回波自動標定 | · | · |
