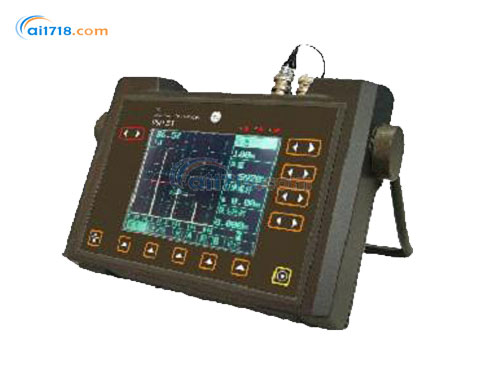

美國Dakota DFX615超聲波探傷儀由愛儀器儀表網代理,本產品是用途廣泛、高性能、高穩定性和可靠性的超聲波探傷儀,現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
產品簡介:
?美國DAKOTA ULTRASONICS公司推出的DFX615/625/635/638超聲波探傷儀,采用彩色高速寬溫工業級TFT_LCD液晶顯示屏,*國際的技術設計,檢測速度快、精度高、波形穩定
?DFX615超聲波探傷儀是一種用途廣泛、高性能、高穩定性和可靠性、功能強大的通用型探傷儀
?DFX615超聲波探傷儀能夠快速便捷、無損傷、*的進行工件內部多種缺陷(裂紋、焊縫、焊縫未融合和未焊透、氣孔、砂眼、夾雜、折疊等)的定位和診斷
產品特點:
?高清晰、高亮度彩色TFT顯示
?寬帶&窄帶放大器
?Active Edge功能,兼有良好的近表面分辨率和穿透能力
?曲面修正功能
?DAC/TCG/AWS/DGS(缺陷評定功能)
?自動校準
?USB/RS232/Video/Analog接口
?水程界面跟蹤(DFX638專有)
?長效鋰電池
?堅固的鋁合金外殼(IP65)
檢測范圍 | DFX615和625: 0~5mm直至0~10m(鋼),可以10mm或1mm間隔調節 DFX635和635: 0~1mm直至0~20m(鋼),可以1/2/5或1mm增量連續可調 |
聲速 | DFX615和625: 1000~9999m/s,連續可調 DFX635和638: 256~16000m/s,連續可調 |
探頭延遲 | 0~999.999μs |
掃描延遲 | DFX615和625: 0~10000mm,步進0.05mm(鋼) DFX635和638: 0~20000mm,步進0.05mm(鋼) |
增益 | 0~110dB,調節步進0.5/2/6/14和20dB |
檢測模式 | 脈沖回波和發射 /接收 |
脈沖發生器 | DFX615和625:200V發生器 DFX635和638: 100~350V(MS380 450V)可變方波脈沖發生器。 |
脈沖重復頻率 | DFX615和625:35~1000Hz,步進5Hz DFX635和638:35~5000Hz,步進5Hz |
視頻刷新頻率 | 50(PAL制)或60Hz(NTSC制) |
檢波方式 | 全波、正半波、負半波、RF |
頻率范圍 |
DFX615:寬頻帶:1MHz~10MHz(-6dB)
DFX625:窄頻帶中心頻率分別為:1MHz、2MHz、5MHz 寬頻帶:1.5MHz~15MHz(-6dB) DFX635和638:6個窄頻帶,中心頻率分別為:0.5MHz、1MHz、2.25MHz、5MHz、10MHz、和15MHz 寬頻帶:2MHz~22MHz(-6dB)和1MHz~35MHz(-20dB) |
系統線性 | 垂直線性:1%全屏幕高度(FSH) 放大器精度:±0.1dB 水平線性:±0.4%全屏幕寬度(FSW) |
抑制 | DFX635和638: 50% 線性抑制。選用此功能時,前面板上的LED 指示燈會(huì )點亮以*示 DFX635和638: 80% 線性抑制。選用此功能時,前面板上的LED 指示燈會(huì )點亮以*示 |
測量單位 | 公制 (mm)、英寸、時間(μs ) |
屏幕顯示 | TFT 彩色顯示:顯示屏幕尺寸;111.4x83.5mm320x240象素,A-Scan區域255x200(可擴展為315x200)象素, 8種彩色模式可供選擇,亮度可調 |
閘門 | DFX615和625: 可在全范圍內對閘門起始位置和寬度連續可調。閾值由在0~*(FSH)范圍內連續可調。單一閘門進波觸發,兩個閘門進波和失波觸發,閘門2可選擇0.6秒延遲報* DFX635和638: 兩個完全獨立閘門,可在全范圍內對閘門起始位置和寬度連續可調。閾值由 0~*(FSH)連續可調。具有進波 /失波兩種報*模式和聲/光報*功能 |
閘門擴展 | DFX635和638: 擴展范圍在閘門 1的寬度 |
閘門監視器延遲 | 監視器閘門 2可選0.6秒延遲 |
測量模式 |
信號監視模式 閘門中信號的深度和幅度 Echo-Echo模式:回波至回波間的距離,第2個門的位置自動調整 Gate-Gate模式:閘門至閘門間的距離測量(獨立閘門) 斜探頭測量模式:聲程、水平距離、深度 曲面校正和探頭前沿設置 T-Min 模式:用于保持*小厚度讀數,水平距離測量分辨率達0.01mm(0.001英寸),幅度測量分辨率達1%FSH在A(yíng) 掃描圖的頂部有測量讀數的放大顯示。測量模式可選擇峰值模式和前沿模式 |
A掃描存儲 | 可存儲打印800幅A-掃描波形 |
面板參數存儲 | 可存儲100組已校準的面板參數 |
厚度記錄 | 可存儲8000個由“塊組/位置/編號”模式或按順序模式預先設置好的存儲表。能用可選的通訊軟件將數據導出到MS Excel軟件 |
波形平滑 | 可給出模擬視頻般的非常平滑的回波圖像 |
AGC | 自動增益控制能自動將信號電平設定在10~90%FSH之間 |
DAC曲線 | *多可選取10個點制作數字DAC曲線。設有參考曲線:按照JIS/ASME標準的-6dB和-12/14dB 曲線;也可選擇按照EN1714 標準的-2dB、-6dB、-10dB曲線 |
AWS | 按照 AWS D1.1結構焊接標準對顯示的缺陷進行評定 |
API | 按照 API 5UE對缺陷大小自動評定 |
AVG/DGS | 按探頭數據自動計算缺陷大小,可存儲10鐘探頭數據 |
TCG曲線 | 時間校正增益,40dB的動態范圍,每微秒30dB,可選擇10個輸入點 |
Auto-cal功能 | 通過兩個回波自動校準 |
參考波形 | 可以用兩種顏色同時顯示事先存儲好的波形和實時的探傷波形,便于直觀的進行比較 |
顯示凍結 | 用于鎖定當前的A 掃描圖像 |
峰值記憶 | 用于捕獲動態回波的*大值 |
在線幫助 | 在運行過程中,可做即時指導 |
電池 | 14.4V5安時鋰電池,充電后可用11小時~15小時,低電指示。充電4小時 |
充電器 | 110~240VAC,50~60Hz |
前置 USB接口 | 用于連接計算機、打印機或鍵盤 |
輸出 | 串行接口、復合視頻接口(PAL 或NTSC制式兼容),幅度和距離信號的模擬輸出,發射器同步輸出 |
探頭電纜線插座 | LEMO或者BNC(出廠時選定) |
環境條件 | 外殼密封達到 IP65 級 |
溫度 |
操作溫度: -10~55℃ 可以承受:-20~70℃ 存儲溫度:-40~75℃ |
外形尺寸 | 235x181x102mm |
重量 | 3.4kg,包括鋰電池 |
DFX638專有功能 | |
界面波觸發器 | 界面跟蹤功能,消除水程變化影響 |
高功率脈沖發生器 | 450V峰值電壓 |
保修期 | 主機保修2年 |
