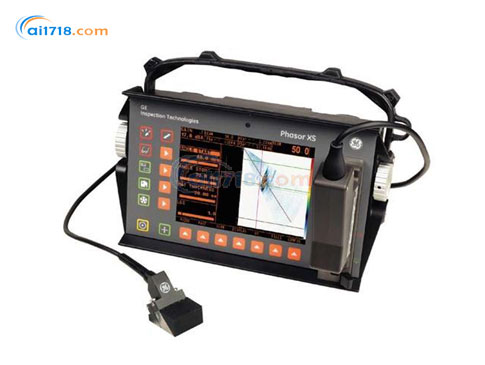

德國KK Phasor系列探傷儀由愛儀器儀表網代理,本產品是超輕設計的探傷儀,現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
產品簡介:
?選擇使用相控陣模式時,無需更換探頭或楔塊,*能方便地利用一個探頭達到多個角度和聚焦深度
?扇形掃描和*的波束控制顯著地提高了探測缺陷和判定缺陷大小的能力
?從一個接觸位置,利用一次掃查,便可以覆蓋更大的檢測區域
?并且可在一個真彩色的扇形顯示圖上實時觀察到各種數據
?與傳統的超聲檢測相比,Phasor XS在提高檢測效率和節省檢測成本方面都具有明顯優勢
?Phasor XS 不到4公斤重,繼承了廣受歡迎的USN60探傷儀的外觀、觸感和結實的設計
?相控陣的基本操作依靠簡單的菜單驅動,二級操作員*能順利完成
?數據的采集和解析都非常簡單,不需要任何復雜的培訓
?Phasor XS還可以當常規超聲波探傷儀來使用
產品特點:
?超輕設計,不到3.8公斤,真正便攜式的相控陣儀器
?符合行業標準的通用探傷儀
?電子控制,可選擇波束角度、焦點和尺寸
?一次同時多角度探測
?常規超聲和相控陣模式檢測轉換簡單自如
?經過實踐證實,外殼結實耐用,適應野外作業
?彩色,實時扇形顯示,并帶A掃描圖選項
?全屏顯示,快照圖象存儲功能,可以把扇形圖、A掃描,B掃描
?測量數據和屏幕顯示的設置參數全部保留
?通過SD記憶卡傳輸JPEG圖象報告和數據
?電路板內置的延遲邏輯計算器
?配備防污染密封袋,按鍵控制,操作方便
扇形掃描功能:
?從一個接觸位置,利用一次掃查,便可以覆蓋更大的檢測區域
?相控陣模式中的扇形掃描功能大大提高了檢測能力
?Phasor XS能支持多達64晶片的探頭,每組發射波束的晶片多達16個
?電路板內置的延遲邏輯計算器能保證對探頭快速簡便地進行電子控制
先進的測量工具:
?Phasor XS具備完善的測量工具
?兩套游標能判定缺陷大小和實際深度
?儀器還可以進行水平方向位置的測量
?易于識別的色彩方案令測量工作更加簡便快捷
快速報告:
?使用獨特的“凍結”模式功能, JPEG圖象,扇形圖象
?以及其它視圖都可以一鍵存儲,并下載到SDTM記憶卡中
?迅速存儲文檔和生成報告
多種相控陣探頭選擇:
?GE檢測科技生產各式各樣的相控陣探頭,與Phasor XS配套
?帶“對話”功能的相控陣探頭能識別出實際的連接
?自動下載探頭信息給Phasor XS探傷儀
?所有常規和相控陣探頭的產品目錄請到以下網站查找
物理參數 | |
內存 | 設置文件 |
可插拔存儲器 | 512 MB SD 卡 |
文檔格式 | JPEG 每幅圖象~80 KB |
重量 | 3.8 kg 帶電池 |
大小 | 282 mm 寬 x 171 mm 高 x 159 mm 深 |
電池 | 特制鋰離子電池- 356P 配置 |
電池壽命 | *低 6 小時 |
充電 | 外接充電器 |
外接電源 | 通用輸入85 - 260 V AC / 50 - 60 Hz |
探頭連接 |
常規 - 提供00 lemo/ BNC 適配器 相控陣 – 定制 ZIF |
VGA 輸出 | 是 |
對話語言 | 中文, 英語, 法語, 德語, 日語, 西班牙語 |
屏幕尺寸 | 165 mm (6.5 in.) 對角線 |
屏幕分辨率 | VGA 彩色 TFT 640H x 480V pixel |
環境測試符合 Mil-Std-810F標準 | |
低溫保存 | -20℃,72小時。502.4 程序Ⅰ |
低溫工作 | 0℃,16小時。502.4程序Ⅱ |
高溫保存 | +70℃,48小時。501.4程序Ⅰ |
高溫工作 | +55℃,16小時。501.4程序Ⅱ |
潮濕高溫/濕度(保存) | 10個循環: +65℃降到+30℃,10小時,+30℃升到+65℃,10小時,過渡在兩個小時內完成。507.4 |
溫度振蕩 | 3個循環: -20℃升到+70℃,4小時,在 +70℃保持4小時,過渡在5分鐘內完成。503.4程序Ⅱ |
振動 | 514.5-5程序Ⅰ,附件C, 圖6通常曝光:每個軸向1小時 |
沖擊 | 每軸6個循環。15g,11ms,半正弦波。516.5程序Ⅰ |
裸包貨物 | 514.5程序Ⅱ |
抗墜落標準(運輸包裝) | 516.5程序Ⅳ,26 drops |
IP54/IEC529 – 防塵 / 防滴水,按照IEC529標準的IP54等級 |
傳統通道 相控陣通道 | ||
傳統通道 | 相控陣通道 | |
脈沖發生器類型 | 尖峰 | 雙極性方波 |
脈沖重復頻率 | 15 -2000Hz | 15-7680Hz |
脈沖發生器電壓 | 300V*大 | +/-25V到+/-75V (1V步進) |
脈沖發生器能量 低,) | 高(可選 | |
脈沖發生器上升時間 | <15nsec | <15nsec |
阻尼 | 50或 1000 Ohms | |
雙模式 | 關/開 | |
接收器輸入電容 | <50pF | |
接收器輸入阻抗 | 1000 Ohms(雙模式) | 220 Ohms |
*大輸入電壓 | 40V峰峰值 | 220mV 峰峰值 |
帶寬/放大器帶通 | 0.3到15MHz@-3db | 0.5到10MHz@-3db |
頻率選擇 | 2.0, 2.25, 4.0, 5.0, 10MHz,+低通和高通 | 2.25, 4.0, 5.0MHz+低通和高通 |
校正 | 正半波、負半波、全波和射頻 | 正半波、負半波、全波和射頻 |
模擬增益 | 0到110分貝 | 0到40分貝 |
數字增益 | 0到50分貝 | |
聚焦法則 | 用戶選擇 – *多128 | |
實物探頭 | 1到64 | |
虛擬探頭 | 1到16 | |
循環數 | 1到128 | |
脈沖發生器寬度(1/2周期) | 40到500nsec | |
脈沖發生器延遲 | 0到10.24us | |
接收器延遲 | 0到10.24us | |
聲速 | 1000-16000m/s0.0393 – 0.5905” /μ-sec | 1000-16000m/s0.0393 – 0.5905” /μ-sec |
量程 | 5m* | 1m* |
顯示延遲 | 2.5m | 1m |
自動時基標定 | 是 | |
抑制 | 0到80% | 0到80% |
TCG | 15點@ 6dB//μ-sec | 15點@ 6dB//μ-sec |
門限 | A門,B門 | A門,B門,IF |
門閾值 | 5到95% | 5到95% |
門啟動 | 0.1mm到2m | 0.1mm到1m |
門寬度 | 0.1mm到2m | 0.1mm到1m |
門模式 | 關,正,負[關,一致,不一致] | 關,正,負[關,一致,不一致 |
TOF模式 | 波前,峰值 | 波前,峰值 |
掃描類型 | 線性或扇形 | |
可選的顯示模式 像 | A掃描 | A掃描,B掃描和扇形圖 |
顯示讀數 | 振幅,聲軌,觸發 | 振幅,聲軌,觸發和峰值 |
測量分辨率 | 5 nsec | 5 nsec |
顯示測量單位 | mm或英寸( 可選) | mm或英寸( 可選) |
