可選標套配件
?Sitescan標準套檢測范圍 | 0-1mm,*高到 0-20,000 mm(在鋼中,聲速5930m/s) |
聲速 | 256-16,000m/s.連續可調。 |
探頭延遲 | 0-999,999μs |
掃描延遲 | 0-20,000mm,在鋼中聲速5930m/s。 |
增益 | 0-110dB,調節步進0.1/0.5/1/2/6/14和20 dB。 |
檢測模式 | 脈沖回波和發射/接收,單晶和雙晶(一發一收)。 |
阻尼 | 50和400Ω阻尼可選。 |
脈沖發生器 | 100~450V負尖波和方波脈沖,脈沖寬度30ns-2500ns。脈沖寬度,尖脈沖至2000μs,在負載50R時上升/下降時間<5ns,脈沖寬度可調。 |
Active Edge TM | *的Active Edge模式可以改善近表面分辨率。 |
脈沖重復頻率 | 5Hz-5KHz可調節,外部同步有效。 |
視頻刷新頻率 | 60 MHz |
檢波方式 | 射頻/全波/正半波/負半波。 |
頻率范圍 |
8個可選濾波器。 1)100KHZ-500KHz 2) 200KHZ-800KHz 3) 0.4MHZ-1.6MHz 4) 1.4MHZ-3MHz 5) 3MHZ-8MHz 6) 7MHZ-15MHz 7) 9MHZ-21MHz 8) 1.6MHZ-22MHz(寬頻帶) 用附加的Dryscan功能調節低頻。 |
系統線性 | 垂直線性=0.5%全屏高度(FSH),水平線性=±0.2%全屏寬度(FSW)。 |
80%線性抑制(清除基線噪音,不受缺陷幅度的影響); 50%隱形抑制(增加零點偏移,減少所有回波振幅) 選用此功能時,前面板上的LED指示燈會(huì )點亮以*示 |
|
測量單位 | 公制,英寸,或時間(μs)。 |
屏幕顯示 |
TFT彩色半透反射式VGA(640×480)顯示,顯示屏尺寸; 116.16×87.2mm,A掃描區域象素400×510(常規),460×620(全屏),顏色:9種彩色模式可供選擇,背光亮度可調。 |
閘門監視器 |
兩個完全獨立閘門,用于回波監控和厚度測量。 可在全屏范圍內,調節閘門起始位置和寬度。 閾值由0-*(FSH)連續可調,每個閘門可以正向觸發或負向觸發,聲/光報*功能。 閘門分辨率5ns。 |
閘門擴展 | 擴展范圍和延遲的覆蓋區域通過在閘門1的起始位置和寬度控制。 |
AGC | 自動增益控制,能自動將閘門1中的信號調到全屏高度的10%-90%,誤差在5%-20%之間。 |
測量模式 | |
模式1 | 信號監視器,可以激活閘門報*,但不顯示測量值。 |
模式2 | 閘門中*個信號的深度和幅度。 |
模式3 | 回波-回波,距離測量。 |
模式4 | 聲程的三角顯示法,表面距離(包括X偏移量),曲線位置到檢測表面的深度及幅度。曲面校正可以應用到被檢表面凹凸不平的工件。 |
模式5 | 閘門至閘門間的距離測量。 |
模式6 | 前沿-前沿測量 |
模式7 | 聲束角,根據聲程,孔徑以及孔中心深度來計算。 |
測量顯示 | 每秒3次實時顯示刷新屏幕波形,大面積測量顯示。 |
波形平滑選擇 |
1) 不使用平滑(A掃描在*小和*大值之間顯示) 2) 填充(*小值設置為基準,產生1個固態的A掃描) 3) 平滑(忽略*小值,產生一個輪廓清晰的A掃描) |
保持時間 | 根據用戶選擇的速率,先前的A掃描波形漸進式淡出屏幕。 |
Auto-cal 功能 | 根據2個參考回波自動校準聲速和探頭零點。 |
參考波形 | 顯示一個已存儲的A掃描波形作為參考,動態A掃描顯示區域用不同顏色表示:可以快速觀察到不同之處。 |
時間設置 | 可以根據當地時間設定,時間在狀態欄可視,可以*保存在面板,A掃描數據等。 |
內存 | 4GB存儲容量,可以保存A掃描波形,面板參數,厚度參數,B掃描數據等信息,可以保存450,000個面板參數,200,000組A掃描數據,300,000組B掃描數據,440,000組厚度參數. |
動態峰值記錄 | 在動態回波模式,屏幕上保留所有A掃描波形,動態的A掃描波形用單獨的顏色顯示。用于捕獲鎖定動態回波的*大值 |
注釋 | 對于存儲的面板參數,A掃描數據,B掃描數據等,用戶可以添加字母或數字標識作為注釋。 |
顯示凍結 | 鎖定當前屏幕波形,以便于離線分析。 |
HELP (幫助)鍵 | 顯示軟件及硬件信息。 |
語言 | 多種語言可選擇,英語、法語、西班牙語、俄羅斯語, 漢語,其他語言按要求提供。 |
編碼器接口 |
Lemo 4針接口(D70) D-Sub 15接口(700M) |
視頻輸出 | 700M是標準視頻接口,D70用戶可選視頻接口。 |
成比例輸出 | 700M有效 |
外部同步 | 700M有效 |
USB連接 | 內部存儲器顯示為存儲裝置 |
探頭插口 | BNC或LEMO (由用戶選定) |
電源 | 鋰離子電池組 14.4V,充滿電后通常能使用16小時,*長使用時間18小時。電量不足時有顯示。充電時間僅3-4小時。電池可單獨充電,電源包可選。 |
充電器 | 110-240VAC,50-60Hz |
環境條件 | 外殼密封達到IP67級 |
溫度 |
操作溫度: -10 至 +55℃ 可以承受: -20 至+70℃ 存儲溫度:-40 至+75℃ |
外形尺寸 |

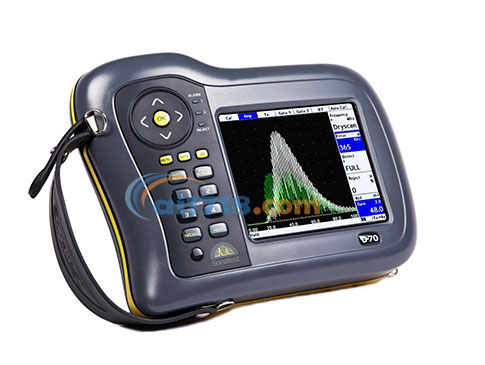

D-70:高172mm×寬238mm×厚70mm 700M:高145mm×寬255mm×厚145mm |
重量 |
Masterscan D-70:1.7kg(含電池) Masterscan 700M:2.5kg(含電池) |
質保期 | 1年 |
校準標準 | EN12668-1:2010(詳細可根據用戶要求) |
標準 |
振動滿足514.5-5標準,手冊1附件C圖6 沖擊滿足516.5標準,手冊1,15g/6ms 燃爆環境-MIL-STD 810G 方法滿足511.5,手 |
主要技術指標 | 描述 | 標準項或可選項 |
DAC | 通過多達20個參考點或從TCG曲線轉換來定義DAC曲線,并以數字形式顯示在屏幕上。DAC曲線滿足EN1714,ASME,JIS以及其他更多標準的要求,用戶也可以選擇自定義DAC曲線。DAC曲線的動態范圍根據參考曲線自動調節延伸到與參考增益相匹配。掃描增益和衰減可以單獨控制。振幅讀數可以以%FSH, % DAC或相對 dB形式顯示。 | 標準 |
TCG | 時間校正或“掃描”增益,由多達10個參考點或由DAC曲線轉換來定義。所有的點調至80%屏幕高度。 | 可選 |
回波衰減(BEA) | 0-40dB衰減應用于時基線后半部分,以提高近表面缺陷檢測能力,并補償多孔性材料的BWE損失。 | 可選 (儀器必須包含TCG) |
AWS | 根據AWS D1.1標準,系統內置缺陷計算,顯示以及參數要求。 | 可選 |
AVG/DGS | 根據用戶輸入探頭的參數,能夠計算出DAC偽曲線等價于超聲檢測的反射尺寸。 | 可選 |
API | 顯示裂紋尺寸的方法與API 5UE標準一致。 | 可選 |
界面觸發(IFT) | 開啟界面觸發閘門控制,在一個特定范圍和振幅中推遲A掃描采集和顯示直到檢測到界面回波。用于消除水程界面波影響。 | 可選 |
腐蝕檢測軟件(可選) | 能夠合成檢測視圖,用UTility軟件上傳到電腦。產品特點:包含2個空間厚度測量,存儲A掃描和B掃描測厚讀數,每個位置讀取多個數據,并標注創(chuàng )建每個窗格的位置??蛇xB掃描顯示測厚讀數的條形圖,根據閘門1讀取距離或時間。 | 可選 (包含B掃描功能) |
Dryscan功能 | 調低每個前置放大器的頻率,采用干耦合技術,例如符合材料的膠接檢測和分層檢測。 | 可選 |
獨立的DAC&AVG/DGS | 在DAC或DGS/AVG曲線中,添加多達3個增益范圍(+12db, +24dB),對大型型材和高衰減材料進行單程掃描。符合EN583-2:2001標準。 | 可選 |
