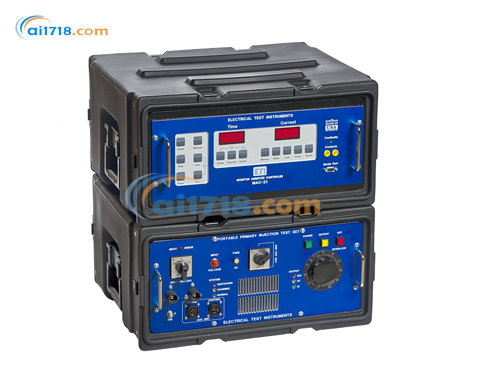

美國ETI PI-800 第二代 模塊化斷路器測試儀,PI-800 Gen2 斷路器測試系統采用模塊化設計和靈活性,在便攜式包裝中提供*的功能。PI-800 Gen2 在 4.2 kVA 下產生 800 安培的連續電流,峰值輸出超過 10 倍。
PI-800 Gen2 斷路器測試系統采用模塊化設計和靈活性,在便攜式包裝中提供*的功能。PI-800 Gen2 在 4.2 kVA 下產生 800 安培的連續電流,峰值輸出超過 10 倍。它有兩種可通過開關選擇的輸入電壓選項:選項 A 為 120 – 240 VAC,選項 B 為 208 – 277 VAC。
這些裝置安裝在堅固的聯鎖手提箱大小的外殼中。每件重量不超過 125 磅,可供單人手推車移動?;静僮鞣浅:?jiǎn)單,經過驗證的 MAC-21 儀器可提供*佳的輸出控制和測量。
PI-800 Gen2 是一款多功能且技術先進的初級注入測試裝置,能夠測試框架尺寸高達 800 安培的斷路器。它采用特殊的輕型環形輸出變壓器,具有雙初級,便于在 120 VAC 和 240 VAC 電源上使用,以及四次級,可為各種斷路器尺寸提供*佳阻抗匹配。內部風扇冷卻可以*大限度地利用輸出變壓器,并在過載情況下更快地恢復。
PI-800 Gen2 由堅固的鋁制框架組成,安裝在堅固的塑料和鋁制外殼中,并具有可拆卸的密封前蓋和后蓋。所有控件、指示器和輸入連接均位于前面板上。多功能 50 安培輸入插頭可通過各種 120 VAC、208 VAC、240 或 277 VAC 連接器連接到重型便攜式電源線(取決于所選的型號選項)。還可以使用單獨的引線連接到總線工作。輸出連接位于背面,還有輔助輸出 ON 指示燈、配置開關和風扇的空氣輸出,可以幫助冷卻電纜和斷路器。舒適的凹入式側手柄方便移動。
MAC-21 儀器裝在一個單獨的堅固便攜箱中,與 PI-800 頂部聯鎖,并連接到測試裝置后部的電纜。
八個鍍銀輸出總線連接器允許配置為 4.2 VAC 時 800 安培的連續輸出和 8.4 VAC 時 400 安培的連續輸出,用于測試帶電纜的塑殼斷路器。它們還可以在 2.1 VAC 下連接 1600 安培,可用于 CT 測試、總線連接的熱運行以及空氣抽出式斷路器的有限測試。它們具有壓入式 3/8"-16 不銹鋼螺紋嵌件,無需螺母,并且配置桿帶有開槽,可快速輕松地更換以適應各種破碎錘尺寸。
PI-800 第二代 模塊化斷路器測試儀應用領域
該測試裝置將測試來自不同制造商的低壓、塑殼和金屬包覆、直動式交流斷路器。該測試裝置還可用于高電流應用,例如變比變壓器和熱運行。
使用 SCR,PI-800 Gen2 消除了關閉時間錯誤。在零交叉點處啟動可消除電流波形中的直流偏移,即使對于高速固態或機電跳閘裝置而言,即使是短時電流,也能獲得準確、可重復的測試結果。
PI-800 第二代 模塊化斷路器測試儀突出特點
串行端口:此標準串行端口可以連接到打印機、計算機或其他設備,以 ASCII 格式打印或存儲測試結果的時間和當前值。它設置為 9600 波特、8 位、1 個停止位、無奇偶校驗。該接口使您能夠將數據下載到各種計算機軟件程序中。
啟動控制:提前啟動電路提供循環或秒輸出持續時間的脈沖預設模式。脈沖模式自動將輸出脈沖到任何預設的編程持續時間。這為機電和固態跳閘裝置提供了額外的測試能力。短的預設脈沖持續時間還允許瞬時跳閘,而無需預熱被測斷路器。較長的預設時間可用于電纜或其他設備上的熱運行,*長可達 9999 秒。
零直流偏移:使用數控 SCR 代替接觸器來啟動測試裝置的輸出,消除了閉合時間誤差,從而確保每次在輸出電流波形的零交叉點處*啟動。在零交叉點啟動可消除電流波形中的直流偏移,從而確保輸出電流對稱。因此,即使電流持續時間非常短,例如進行瞬時或短延遲跳閘測試時,也能保證準確、可重復的測試結果。
選項 A:輸出電流和過載能力 | ||||||||
4.2V(標準) | 8.4V(系列) | 超載 | 責任 | *長開啟時間 | *短關閉時間 | *大輸入電流240V | *大輸入電流 120V | |
800A | 400A | 1.0倍 | * | 連續的 | 不適用 | 18A | 36A | |
1120A | 560A | 1.4倍 | 50% | 15分鐘 | 15分鐘 | 25A | 50A | |
1600A | 800A | 2.0倍 | 25% | 5分鐘 | 15分鐘 | 36A | 72A | |
2400A | 1200A | 3.0倍 | 10% | 2.5分鐘 | 20 分鐘 | 50A | 100A | |
3200A | 1600A | 4.0倍 | 6% | 75秒 | 20 分鐘 | 72A | 144A | |
4000A | 2000A | 5.0倍 | 4% | 4秒 | 2 分鐘 | 90A | 180A | |
5600A* | 2800A* | 7.0倍 | 2% | 2秒 | 2 分鐘 | 126A | * | |
8000A* | 4000A* | 10.0倍 | 1% | 0.6秒 | 1分鐘 | 180A | * | |
*僅適用于 240 VAC 輸入;120 VAC 時*大開啟時間可能會(huì )減少 | ||||||||
選項 B:輸出電流和過載能力 | ||||||||
4.2V(標準) | 8.4V(系列) | 超載 | 責任 | *長開啟時間 | *短關閉時間 | *大輸入電流208V | *大輸入電流240V | *大輸入電流 277V |
800A | 400A | 1.0倍 | * | 連續的 | 不適用 | 21A | 18A | 16A |
1120A | 560A | 1.4倍 | 50% | 15分鐘 | 15分鐘 | 29A | 25A | 22A |
1600A | 800A | 2.0倍 | 25% | 5分鐘 | 15分鐘 | 42A | 36A | 31A |
2400A | 1200A | 3.0倍 | 10% | 2.5分鐘 | 20 分鐘 | 58A | 50A | 43A |
3200A | 1600A | 4.0倍 | 6% | 75秒 | 20 分鐘 | 83A | 72A | 62A |
4000A | 2000A | 5.0倍 | 4% | 4秒 | 2 分鐘 | 104A | 90A | 78A |
5600A | 2800A | 7.0倍 | 2% | 2秒 | 2 分鐘 | 146A | 126A | 109A |
8000A | 4000A | 10.0倍 | 1% | 0.6秒 | 1分鐘 | 208A | 180A | 155A |
12800A | 6400A | 16.0X | 0.5% | 0.1秒 | 1分鐘 | 330A |
PI-800 第二代 便攜式大電流測試儀 |
|
當前范圍 |
? 10.00 Amps ? 25.00 Amps ? 50.00 Amps ? 100.0 Amps ? 250.0 Amps ? 500.0 Amps ? 1000 Amps |
電流精度 |
? +/- 0.5% Reading + 0.5% Range + 1 Digit (Continuous) ? +/- 1.0% Reading + 1.0% Range + 1 Digit (Pulse > 0.01 Sec) |
計時器范圍 |
? 0-9999 Second ? 0-9999 Cycles |
計時器精度 |
?+/- 0.5%的+/- 1讀數 |
尺寸和重量 |
? Height: ? Width: ? Depth: ? Weight: 9 in. (228.6 mm) 17 in. (431.8 mm) 13 in. (330 mm) 44 lb. (20 kg) |
輸入電源 |
? 120 VAC +/- 10%, 50/60 Hz ? 600 VA Continuous, 3 kVA Peak |
