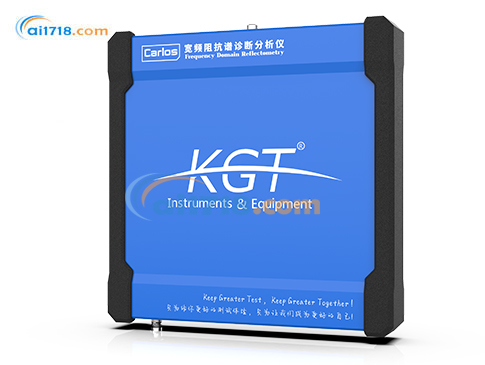

Carlos 電纜寬頻阻抗譜分析儀是一款小巧、輕便、高速的設備,可在實驗室或現場等復雜環境中,快速、*地定位電纜的局部缺陷。它通過將掃頻信號注入電纜來獲取電纜阻抗譜數據,并使用信號處理和算法等方法來定位缺陷。使用配套的測試軟件可使診斷過程更加快捷和簡單,只需連接設備,設置參數后即可連接電纜進行診斷,幾分鐘后,您可以輕松地確定缺陷的位置。該產品為電纜缺陷定位提供了準確、可靠的解決方案。
■ 實現了現場復雜電磁環境下的高精度、寬頻域、快速、無損的電纜局部缺陷定位。
■ 實現了信號窗函數處理、干擾點抑制消除、多處缺陷同時定位的電纜診斷要求。
■ 具有用戶體驗友好、操作界面簡單易行的配套軟件測試系統。
應用場景
電纜寬頻阻抗譜分析儀是一種用于電力系統中高壓電纜的檢測和分析的儀器設備。其功能包括以下幾個方面:
■ 阻抗測量:該儀器可以對電纜的阻抗進行*測量,得到電纜的阻抗譜。通過分析阻抗譜,可以確定電纜中存在的故障類型,如短路、斷路、局部放電等。
■ 故障定位:在發生電纜故障時,該儀器可以通過測量電纜的阻抗譜,確定故障的位置,并提供*的故障定位結果。
■ 電纜質量評估:電纜的質量是影響電力系統安全運行的重要因素之一。電纜寬頻阻抗譜分析儀可以測量電纜的阻抗譜,進而評估電纜的質量,為電力系
統運行提供重要參考。
■ 預防性維護:通過定期使用該儀器對電纜進行阻抗譜測量,可以實現電纜的預防性維護。及早發現電纜的問題,并及時采取措施,可以大大提高電力系
統的可靠性和安全性。
總之,電纜寬頻阻抗譜分析儀可以對電力系統中的高壓電纜進行全面的檢測和分析,為電力系統的安全運行提供重要的支持。
產品特征
■ 高精度:電纜缺陷定位結果準確可靠,誤差不超過 0.5%。
■ 頻率可調:用戶可自行設置測試頻率范圍,以適應不同電纜的長度和電壓等級,改變頻率上限可調節定位精度。
■ 操作簡便:軟件操作簡單,用戶體驗友好,設置好參數后,一鍵得出電纜缺陷定位結果圖,無需額外操作。
■ 歷史記錄:可儲存歷次檢測定位結果,方便對比分析和建立電纜健康檔案。
■ 無損檢測:產品檢測快速,對電纜無損傷,可以縮短停電檢修時間,將停電時間和影響降至*低。
■ 輕便易攜:產品輕便易攜帶,方便日常運輸、安裝和測試等操作。

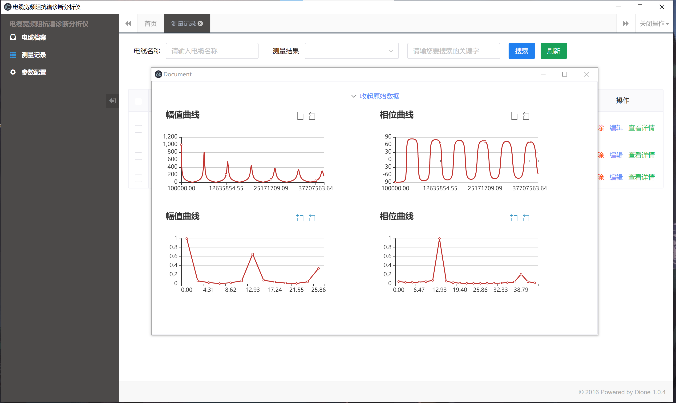

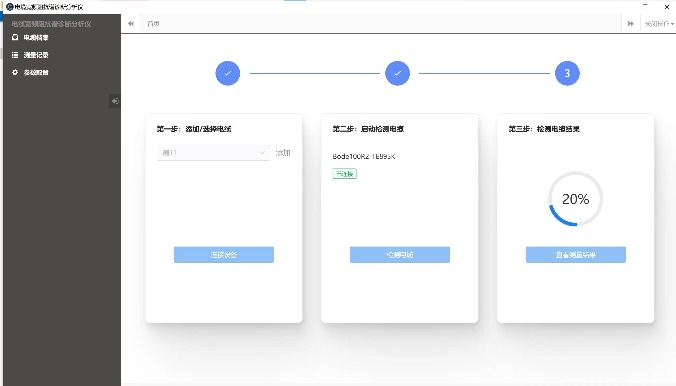

軟件界面
軟件易于使用,用戶界面簡潔直觀,不需要專家級知識,內置智能診斷定位算法,可自動形成電纜缺陷定位圖譜。
測試參數 |
|
測試頻帶范圍 |
20Hz~100MHz |
激勵源*大電壓輸出 |
5V,更新速率 1000MS/s |
動態測試范圍 |
>80dB |
缺陷定位誤差 |
不超過 0.5% |
有效測試長度 |
10m~10km |
可工作溫度 |
-20℃~ +60℃ |
可工作濕度 |
≤80%(RH,即相對濕度) |
可工作海拔 |
≤3000m |
機械參數/電源電壓 |
|
重量 |
3.2kg(不含測量電纜) |
尺寸 ( 長 × 寬 × 高 ) |
22×20×8cm |
電源 |
DC, 9~24V, 10W |
附件 |
|
DC 電源線,USB 數據傳輸線,用于與電纜連接的鱷魚夾連接線,堅固的運輸箱。 |
