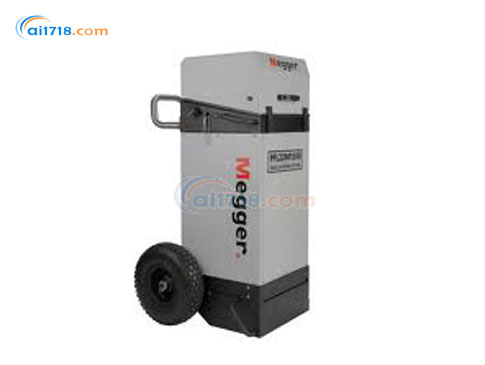

美國Megger PFL22M1500電纜故障定位系統由愛儀器儀表網代理,本產品可以迅速識別、預定位及找出各種電力電纜的各類型故障,現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
產品簡介
·PFL22M1500電纜故障定位系統提供了一個安全、高效和易于使用的解決方案,可以迅速識別、預定位及找出各種電力電纜的各類型故障
·PFL22M1500可提供的直流絕緣測試電壓高達20 kV、8或16 kV電弧弧反射、電弧反射加強、差弧反射及脈沖電流和脈沖回波模式的故障預定位
·PFL22M1500結合了新的TDR(MTDR100)。 MTDR100有大型彩色顯示屏,使用一個簡易的轉盤進行操作
·PFL22M1500提供各種新功能,為一系列的電纜故障測試提供了理想的解決方案
·PFL22M1500的內部開關也經過整體重新設計,依照人體工程學設計的新操作面板和創(chuàng )新的MTDR裝置
產品特點
·便攜、堅固耐用、被驗證有效地CFL及HV測試模塊
·0至20 kV直流測試
·0至8 kV及0至16 kV1500焦耳能量的浪涌
·符合人體工程學設計的控制面板
·大型10.4寸XGA集成的TDR
·可選的變頻器
產品應用
·高壓測試(耐壓/絕緣測試)
用來證實絕緣的完整性、在電纜故障狀態下,進行識別和確認??勺兊碾妷狠敵?,可以用于5-10KV的護套測試。
·故障預定位
在鑒別故障類型之后,故障位置*能用下面的方法進行預定位:
在TDR模式中,用低壓脈沖法,弧反射法,脈沖電流法(ICE)等方法對故障進行預定位。MTDR100能自動選擇量程,自動顯示故障點距離和一些輔助功能幫助客戶找到故障點。
在弧反射模式中,故障點臨時建立了一個和地導通的橋,在這時,發出一個標準的低壓脈沖進行測量,這時在屏幕上顯示為一個短路故障。
多重弧反射模式,在燃弧期間,儀器提供高達1024條波形軌跡,使操作者找到*理想的燃弧軌跡。
在差分弧反射模式中,不需要理解和分析復雜的圖形,這個模式會(huì )自動保存一條比較清晰的圖形,只會(huì )顯示故障點的位置。這種模式*適合定位復雜電纜系統中的高阻故障。
脈沖電流或 ICE模式,使用線性耦合器用暫態分析模式去預定位故障。
·故障處理
故障處理用來穩定不穩定的閃弧或高阻故障。
·耐壓/燒穿
一個高電流加到有故障的被測電纜上,用來穩定故障狀態。這樣可以使能更快和更容易進行預定位和定位不穩定的故障。
·*定位故障
用聲磁定位的方法,來*定位故障點。會(huì )使用一個8/16kV,1500J的脈沖發生器來沖擊電纜和一個聲磁接收器(Megger MPP2000)來進行定位。
測試 | |
輸出: | 0 - 20千伏(對地負的) |
0 - 10千伏、115mA瞬時 | |
0 - 20千伏、58mA瞬時 | |
分辨率: | 5mA |
表頭: | 模擬電流和電壓表 |
低電壓預定位(MTDR100): | |
范圍: | :50米- 55公里 |
脈寬: | 50、100、200、500 ns、1、2、5、10μs和自動 |
脈沖幅度: | 25V 50Ω |
采樣率: | 100Mhz |
Timbase Accuracy: | 200 ppm |
分辨率(Vp = 55%): | 0.82 m |
顯示: | 26.4mm, XGA, 1024X768彩顯 |
光標: | 雙光標獨立控制 |
增益: | 60分貝,步進5分貝 |
輸入阻抗: | 50歐姆 |
輸入: | 1 X TDR/ARC,1 X 電流脈沖 |
端口: | 1X打印機/USB存儲裝置 |
軟件: | CASI(電纜分析軟件) |
高壓預定位: | |
ARC弧反射: | 0—8和0-16KV,1500焦耳 |
多重ARC弧反射: | 0—8和0-16KV,1500焦耳 |
1024—16軌跡取決于量程 | |
差分弧反射: | 0—8和0-16KV,1500焦耳 |
電流脈沖: | 0—8和0-16KV,1500焦耳 |
故障處理 | |
耐壓/燃燒: | 0-20KV 58MA |
0-10KV 115MA | |
*故障定位: | |
電流脈沖: | 0-8和0-16KV,@1550焦耳 |
脈沖次序: | 可調的 5-30S;單發射 |
高壓輸出電纜: | |
高壓電纜: | 15米長,單相柔韌的帶屏蔽層的高壓電纜 |
輸入/電源: | 輸入電纜 |
接地的: | 15M,8平方軟的帶爪鉗 |
安全: | |
有高壓指示器(燈) | 安全保險聯鎖回路 |
緊急停止 | 外接電源指示器(燈) |
提供: | |
2個電源范圍: | 108-132V和208-265V交流47-63HZ |
變流器: | 11.5-14V直流(可選的) |
環境 | |
工作溫度: | - 20°到+ 50:°C(- 4°到122°F) |
貯藏溫度: | - 20°C到55°(- 4°,131°F) |
海拔: | 1600米(除在較高的海拔的電壓) |
濕度: | 5 ~ 95% RH非凝結性 |
IP等級: | IP64(頂部蓋子閉合后) |
重量: | 131KG |
尺寸: | 965Hx536Wx503Dmm |
