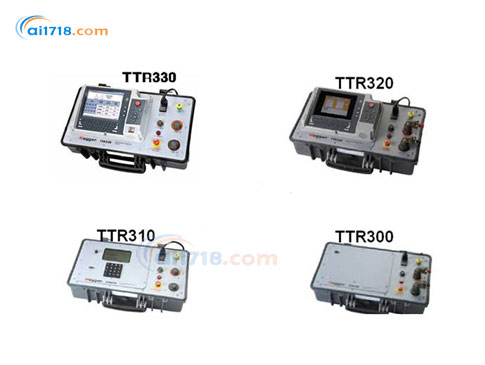

美國Megger TTR300系列三相變壓器匝數比測試儀由愛儀器儀表網代理,本產品是非常適合在各種惡劣環境下使用的測試儀,現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
產品簡介
·TTR300系列三相變壓器匝數比測試可測量輸電和配電變壓器以及制造企業所使用的變壓器、互感器的匝數比,堅固耐用的設計使這些儀器非常適合在各種惡劣環境下使用,特殊設計的導線,能在寒冷天氣下保持柔韌
·TTR300系列是電源變壓器制造商理想的儀器,它們獨特的測試過程和儲存能力讓操作員花費比其他匝數比測試儀更短時間設置和測試棘手的三相變壓器(擁有多個分接開關和套管電流互感器),測試還包括個別比率超過通過 /失敗限制門檻的變壓器
產品說明
·TTR300系列可測繞數變比及繞組中的激勵電流,適用于電力變壓器、電流、電壓互感器。繞數變比讀數偏差表示主副線圈芯內有故障
·TTR裝置可協助判斷:
線圈短路
開路回路
錯誤連接
分接開關及變壓器中的內部故障或接觸缺陷
·TTR按如下原理工作:
無負載的變壓器電壓比等于實際的繞數變比以及變壓器中的主要故障引起主電路阻抗降低,這是由于勵磁電流引起的,該電流通過部分額定電壓的勵磁保持一*小值。通過滿足這兩個條件的設計及使用零位平衡系統,變壓器的繞數變比能被*測定。對配電和電力變壓器繞數變比的測定精度可達到0.1%
·TTR300系列的測試線和外殼的設計使儀器能使用于很惡劣的環境
產品特點
·獨立或遙控操作
·*測量變比、相位偏差和勵磁電流
·現場升級不影響校準參數
·內置存儲和下載功能,測試結果通過 RS-232、以太網或USB接口(取決于型號)以XML格式下載
·可在高干擾 /高電壓環境下工作
·*高測量變比(45,000:1),*高精度(0.1%)
·顯示測量結果與銘牌的誤差 (%),通過誤差限值判斷正?;蛘吖收蠣顩r
PowerDB軟件
·在儀器上面的“PowerDB OnBoard”標志顯示在本儀器中內置了PowerDB軟件
·PowerDB軟件是專為工業設備的控制和數據存儲而設計的軟件,其有強大的控制和數據管理功能,并且其軟件界面非常友好。操作者使用起來很方便
·TTR330的數據輸入和信號的輸入,輸出都是通過PowerDB軟件來控制的,測試所得到的數據會(huì )以XML格式保存在內存中,我們可以通過RS232傳輸端口來打印XML格式的文件,或者把這個文件傳輸到電腦中
角差
·角差是指高壓繞組電壓與低壓繞組電壓相量之間的相位角的差值
·判斷無負載的PT和CT的*度等級的一個非常簡單的標準是可以對照角差和比差的參數. 一般來說角差值是非常小的。如果角差值變化很大,那么說明變壓器的鐵芯可能有損壞或者有毀壞
·本系列對相角的測量分辨率達到了0.1分,相當于1/600度
輸入電壓 | 單相交流120&230±10%V 100VA |
可選擇電池操作 | 可選用12V車載蓄電池和單相交流120或230V電源 |
激磁(輸出)電壓 | 8, 40, or 80 V有效值,自動或手動選擇 |
激磁電流范圍和精度 | 0 ~ 500 mA,精度±(2% +1 位數),3位數字顯示 |
相位測量范圍和精度 | ±90°,小數點一位為分,小數點兩位為度,或弧度顯示 |
精度 | ±3 |
變比測試范圍和精度 |
8 V: 變比(0.8~2000)±0.1% 變比(2001 ~ 4000)±0.25% 變比(4001 ~8000)±0.35% 40 V: 變比(0.8 ~2000)±0.1% 變比(2001 ~ 4000)±0.15% 變比(4001 ~10,000)±0.3% 變比(10,001 ~ 25,000)±0.35% 80 V: 變比(0.8 to2000)±0.1% 變比(2001 to 4000)±0.15% 變比(4001 to10,000)±0.25% 變比(10,001 to 45,000)±0.30% |
測試結果 | 五位數字顯示 |
打印接口 |
TTR300:無 TTR310: RS-232 TTR320: RS-232 TTR330: USB |
計算機接口 |
TTR300 and TTR310: RS-232 TTR320 and TTR330: 以太網 |
用戶界面 |
TTR300: 無 TTR310:5.7吋黑白數字顯示,數字小鍵盤輸入 TTR320:5.7吋VGA彩色圖像顯示,標準鍵盤和導航鍵輸入 TTR330:8.4吋VGA彩色試驗格式顯示,標準鍵盤和導航鍵輸入 |
內部數據儲存 |
TTR310: 存儲200個數據 TTR320andTTR330:儲存100000個數據 |
通訊及控制軟件 |
PowerDB LITE和PowerDB(版本可選擇) TTR330: 隨機攜帶PowerDB |
相位關系符合 |
ANSI C57.12.70-1978 CEI/IEC 76-1:1993 出版物 616:1978 AS-2374, Part 4-1982 (澳大利亞標準) |
安全/電磁兼容/防震 | 符合 IEC-1010-1, CE and ASTM D999.75要求 |
|
Temperature Range溫度 |
使用溫度 | -5° C to 50° C |
儲存溫度 | -50° C to 60° C |
相對濕度 | 0 to 90% 不凝固 |
測試時間 | 8~20秒根據變壓器的運作方式和類型 |
測試方式 | ANSI/IEEE C57.12.90 |
尺寸 | 216Hx546.1Wx330.2Dmm |
重量(不包括測試線) |
TTR300: 9.1kg TTR310: 10.4kg TTR320: 11.3kg TTR330: 11.3kg |
