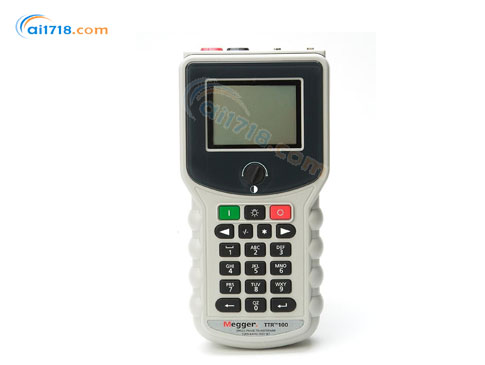

TTR100通過給變壓器的一邊繞組加上一個電壓來測試勵磁電流。一個勵磁電流的*測量有利于使用者判斷變壓器的磁芯狀態。有害的勵磁電流或者不小心的接地能影響勵磁電流。
電源類型: | 可充電 NIMH 電池組, 3.6 V dc, 3800 mAh |
電池使用壽命: | 在野外操作15小時 |
充電電壓: | 100-250 V ac, 50/60 Hz ±2 Hz(在充電的時候,儀器可以使用),充電大約需要三小時。 |
可選充電電源: | 車輛用蓄電池12 V dc 到 115 V ac 對電池充電 |
勵磁電壓: | 測試配電或者功率變壓器時8 V rms 測試PT時為1.5 V ac RMS, 或者測試CT時為 8 V ac RMS |
測試頻率: | 如果使用 50/60 Hz 測試儀器測試時,內部產生的頻率為55 Hz。 |
勵磁電流范圍: | 0 到 100 mA, 4-位數的分辨率。 |
繞組比范圍: | 0.8 到 20,000, 5-位數的分辨率 |
相位偏差范圍: | ±90o,用分顯示的時候 為1個小數點, 在用度或厘秒顯示的時候為2 個小數點。 |
繞組阻抗范圍: | 0 到 2000 Ω, 4 位數的分辨率。 |
變壓器極性: | 正或者負 |
電流*度 : | ±(讀數的2% + 1 位數) |
相位偏差范圍: | ±3分鐘 |
繞組比*度: | ±0.1% (0.8 到 2000);±0.15% (2001 到 4000);±0.25% (4001 到 20.000) |
繞組阻抗*度: |
±(讀數的10% + 1 位數) 量程 10 Ω 到 2000 Ω ±(10% ±1 me) 量程 10 mΩ 到 9.99 Ω ±(10% ±0.5 mΩ) 量程 0.1 mΩ 到 9.99 mΩ |
PC/打印機接口: | RS232C 端口, 9針端口, 57.6 KB (打印機為19.2 KB) |
顯示圖形: | LCD 模塊 128 x 64 點陣 (8行21個字母) |
測試數據儲存: | 內部能存儲200多種,各種類型的測試結果。 此外,還能存儲100組用戶定義變壓器設置 |
軟件: | 附帶下載到 PC中的軟件, 數據儲存在數據庫或者打印出來。 |
測試導線: | 提供一套單相測試導線 1.8 m長 |
安全防范/EMC/防震: | 符合 IEC-1010-1, CE 和 ASTM D999.75標準 |
溫度范圍操作: | -4o F 到 131o F (-20o C 到 55o C) |
存儲: | -58o F 到 140o F (-50o C 到 60o C) |
相對濕度操作: | 0 ~ 90%非凝固的 |
儲存: | 0 ~ 95%非凝固的 |
保護裝置: | 高電壓邊短路繼電器, 瞬態抑制器和氣體浪涌電壓保護器。 |
測試時間: | 測試單相配電變壓器 8 到 20 秒 |
測試方法: | ANSI/IEEE C57.12.90 |
尺寸: | 241 H x 115 W x 48 D mm |
重量: | 大約1.5 kg,只有儀器,不帶導線 |
“X”型繞組測試導線,1.8m | 35502-511 |
“H”型繞組測試導線,1.8m | 35502-521 |
PC接口線 | 33147-18 |
電池盒 | 35753 |
常用電池充電器 |
|
運輸保護盒和附件包 | 55-20008 |
PC下載軟件 | 35794-2 |
快速啟動指導 | 55-20013 |
使用手冊 | AVTMTTR100 |
