產品特點:
?具有36 MHz帶寬、基于FFT的頻譜分析儀
功能
基帶信號頻譜和信號質量分析
?現今的無線通信系統中,越來越多的發射機和接收機功能在基帶完成,移動無線和基站通信也不例外。采用R&S FMU36,您可以輕松地對這些進出基帶的信號進行分析。例如,基帶設計師能夠測試從基帶輸出的已調制信號質量,接收機設計師也能驗證進入基帶之前的信號質量。

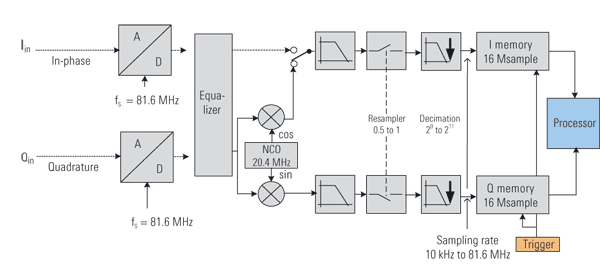

R&S FMU36中的矢量信號分析功能結構圖
特性
雙端口輸入
全能型頻譜分析儀
R&S FMU36符合您對Rohde & Schwarz分析儀所能提供的功能的期望
時域分析儀
?對于頻率選擇性測量,時域分析測量可以提供更多的有意義信息。例如,測量靠近強信號的微弱脈沖信號,使用R&S FMU36可以濾出脈沖信號,同時輕松測量脈沖持續時間和功率,這是傳統的FFT分析儀不具備的功能。采用R&S FMU36可以單獨設置中心頻率和分辨率帶寬。
長序列捕捉
?R&S FMU36的 I 和 Q 通道時間捕捉存儲深度為 16 Msample,能夠捕捉長時間的數字序列。在信號被存儲于內存之前,為了優化內存的使用,將對信號重新進行采樣。對于 WCDMA 信號,可存儲 100 個連續的數據幀供后續分析。對于 GSM 信號,內存可存儲超過3500幀。所存儲的數據可以通過固件進行分析,也可以在導出后采用外部分析工具進行分析。
性能
?本底噪聲<4 nV[1 Hz]
功能
?矢量信號分析儀
聯網的益處
?多種文件記錄方式和聯機能力

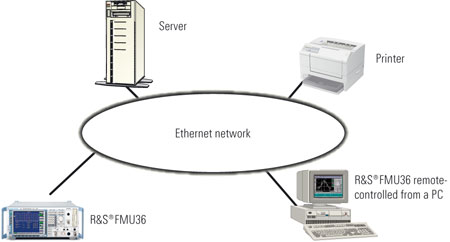

聯網的優勢
標準的局域網接口提供了聯網的能力:
測量實例

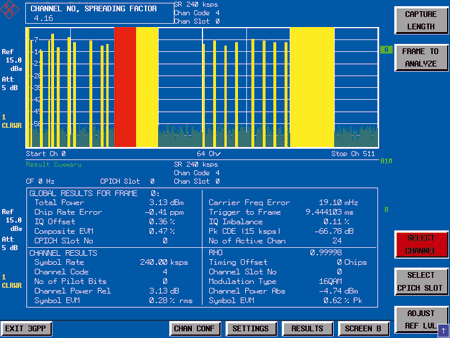

3GPP標準調制與碼域功率測量
時域分析

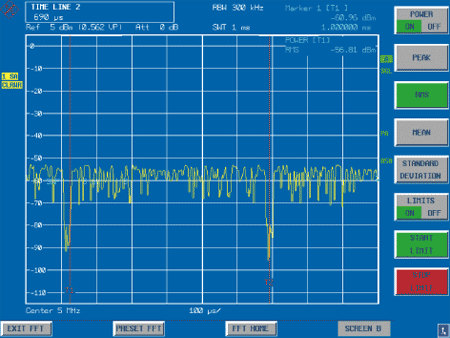

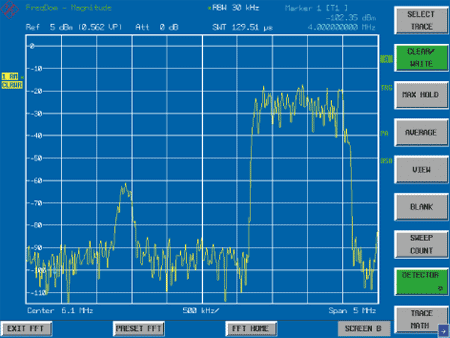

下圖(左圖)所示為一個靠近CDMA2000?載波的 EDGE 信號。第二幅圖為該 EDGE 信號的時域結構和功率測量結果。此測量功能是標準FFT分析儀所不具備的。
