產品簡介:

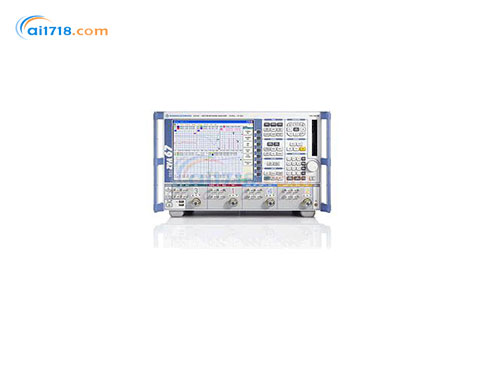

?R&S?ZVA 系列產品屬于高端矢量網絡(luò )分析儀,*多可支持 4 個信號源,可以*地測量高達 110 GHz 的信號
產品特點:
?*臺具有以下特點的矢量網絡(luò )分析儀
R&S?ZVA 已經成為解決絕大多數*挑戰性應用的里程碑式產品:
*臺頻率可高達 67 GHz,并且含兩路內部源的矢量網絡(luò )分析儀,可以快速地對放大器和混頻器進行測量
1.*優化的測試和配置時間,提高了測試速度

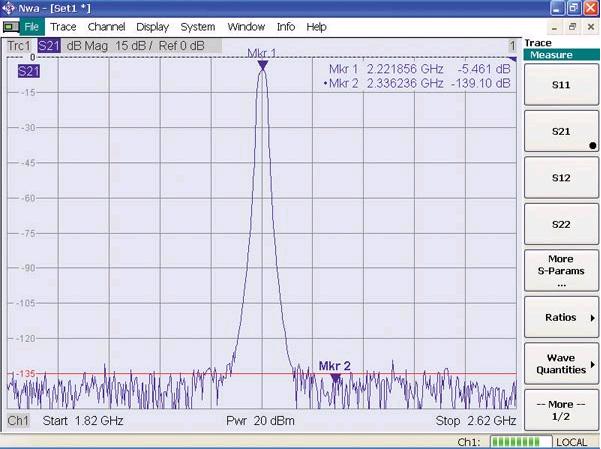

大中頻帶寬和寬動態范圍,使測量更快、更加*
R&S?ZVA 創(chuàng )立了測量速度的新*:它將高達 1 MHz的中頻帶寬(可選 5/10 MHz)和高速合成器結合在一起,縮短了測量時間,從而提高了手動調整和自動化生產過程的效率。 在CW 模式下,每個測試點的測量時間不到 3.5μs;頻率掃描模式下200 多個測試點不到 5ms 即可完成。
*小化的校準工作量和校準時間
R&S?ZV-Z5x 自動校準單元
采用自動校準單元,將校準時間降低至*?。?/span>

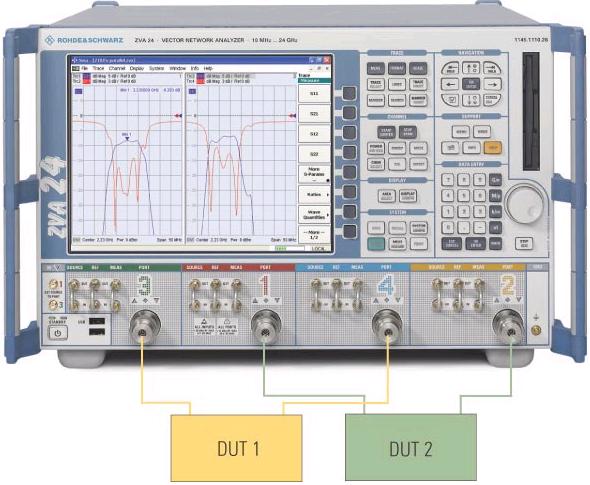

并行測量 — 測量速度比原來快四倍
R&S?ZVA 的發生器設計,使得每個測試端口都可以同時作為信號源和接收機使用。 因此,可以對測試端口進行分組。 在各個測試端口組上進行的測量任務可以彼此實現同步。 因而,可以并行地測量多個 DUT 或者一個 DUT 的多個通路; 測量時間僅相當于測量一個設備所需要的時間。 因此,同時測量?jì)蓚€(gè)兩端口DUT時,速度將提高一倍;同時測量四個單端口DUT時,速度將是原先的四倍。
儀器各種設置之間的快速切換

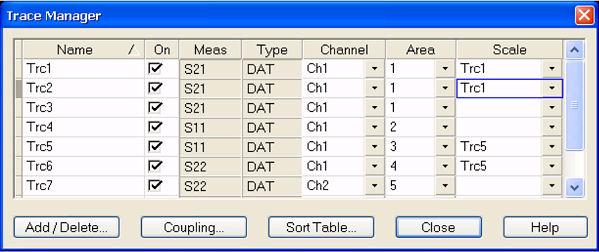

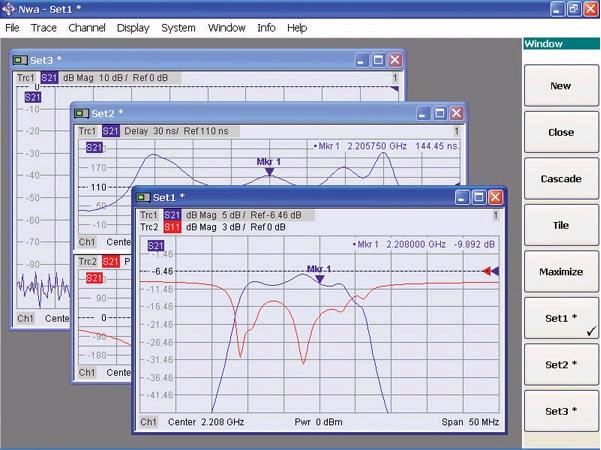

在同時分析多個DUT時,你再也無需從硬盤逐個載入所需的儀器設置。一旦被調用,設置將始終保存于RAM中,其中包括計算獲得的數據,例如通過插值獲得的校準值。 因此,各種設置之間的切換幾乎不會(huì )產生延誤,例如:遠程控制模式下不到 10 ms 時間。 而對于傳統儀器來說,設置的調用則需要花費長達一秒鐘的時間。 每個設置都用一個單獨的測量窗口表示。 需要在不同窗口之間切換時,只需使用鼠標或按動按鍵即可。 此外,這種設計還可以方便地處理并清晰地顯示大量的測量結果和跡線。
在掃描的同時進行數據傳輸
由于跡線數據可在捕獲測量數據的同時通過IEC/IEEE總線或LAN進行傳輸,因而 R&S?ZVA 上的數據傳輸時間對于重復測量序列來說微不足道。
信道位和用戶端口——高速控制外部設備
為了進一步縮短自動測試周期,儀器后面板上提供了一個用于觸發I/O信號的特殊端口, 這些 I/O 信號可通過 R&S?ZVA 的內部測量序列直接同步測量裝置的外部設備或 DUT 設置。諸如“觸發*緒”等儀表狀態,可以用作直接控制外部設備的電信號。由于不需要使用遠程控制序列,因而節省了執行時間。
利用分段掃描實現*佳測量速度、準確性和動態范圍
分段掃描功能允許將一次掃描分割成數量不受限制的許多段,每一段的測試點間距、測量帶寬和信號發生器功率等各分段掃描參數可單獨進行定義,從而實現與DUT特性之間的*佳匹配。 以此實現測量速度和準確度的進一步優化。
2.直觀的用戶界面和顯示結構

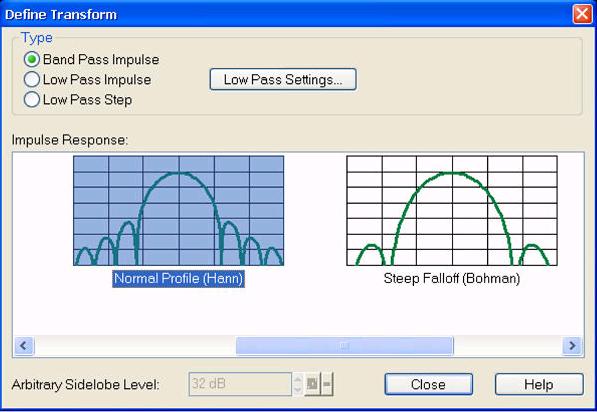

為了*佳地滿足用戶需求,羅德與施瓦茨公司的全部網絡(luò )分析儀的所有功能都可以采用前面板按鍵、鼠標和鍵盤,或者同時采用兩者進行控制。對話框直觀地顯示儀表設置和可輸入的參數。僅需少數幾個菜單,*可以完成基本的設置。 系統設計了其它表格和對話框,可以用于更加詳盡的*設置。 此外,鼠標點擊顯示界面中的參數區域時,會(huì )彈出菜單,從中可以選擇目標參數 – 采用該功能,可以極其方便、快速地操作 R&S?ZVA。
3.*新式的校準技術
多用途校準技術,可滿足所有領域的應用

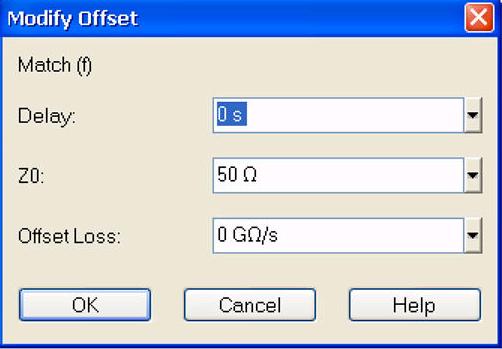

使用靈活的校準套件

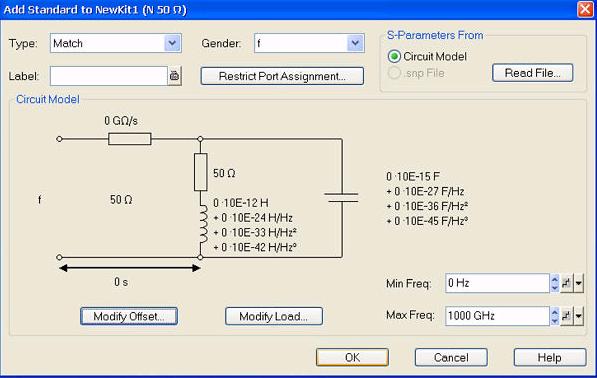

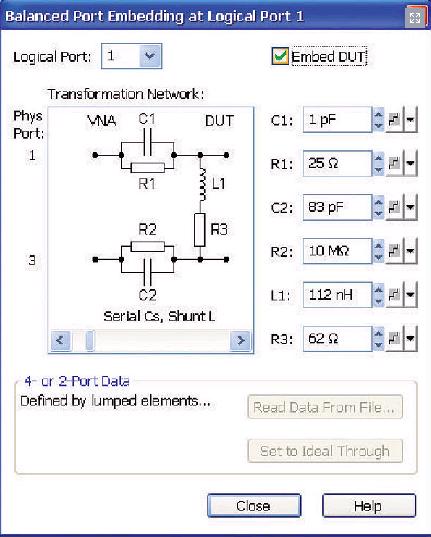

任何一種網絡(luò )分析儀的測量精度均極大地取決于例如長度、容量等所有電氣和機械參數。這些參數決定了幅值和相位響應,因而,也決定了校準標準中的 S 參數。 當然,必須盡可能準確地獲得這些參數。 為了定義校準標準,必要擁有考慮了可能出現的全部非理想條件的等效電路。 羅德與施瓦茨的所有網絡(luò )分析儀均配設有清晰的等效電路圖和建模功能,完全滿足這一需求,可以進行詳盡的參數設置。

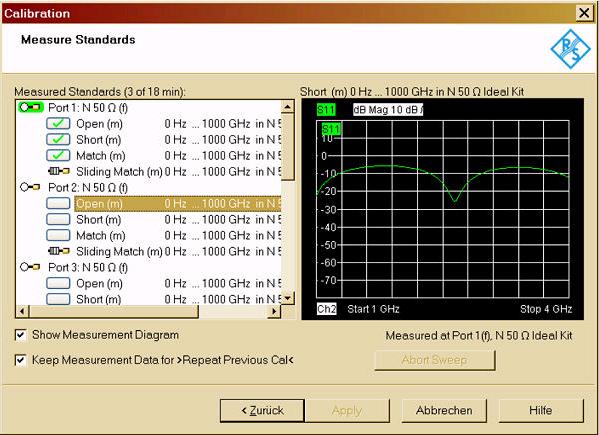

自動校準--快速、無錯誤、高精度
盡管 TOSM、TRM 和 TRL 等手動校準技術可用于多端口測量,但是比較耗時,出錯率高,并且校準裝置磨損嚴重。 羅德與施瓦茨提供同軸單端口和多端口校準所需的自動校準單元,該單元在連接后可立即進入工作狀態,不到30秒時間可完成201個測試點的四端口校準。
4.通信
系統設計有各種后面板連接器,用于支持:出色的性能(*) | |
寬動態范圍 | 典型值 >150 dB |
高輸出功率 | 典型值 >18 dBm |
高測量速度 | 每個點 <2 μs |
采樣時間非常短 | 每個點 430 ns |
測量點數多 | 每條跡線多達 60001 個點 |
中頻帶寬大 | 15 MHz(脈沖包絡(luò )測量時為 30 MHz) |
內部信號源 | 2(4 端口型號) |
(*)需使用*佳數據、特殊選件或 1 Hz IF 帶寬, 詳見“規格簡介”或 R&S?ZVA 參數表。 |
接口 | 功能 |
LAN 1 | 控制 R&S?ZVA 或者以 R&S?ZVA 為主機的子網。8 針 RJ-45 連接器 |
LAN 2 | 控制 R&S?ZVA 或者以 R&S?ZVA 為主機的子網。8 針 RJ-45 連接器 |
IEC-BUS | R&S?ZVA 遠程控制 |
PORT BIAS | 經由測試端口的內部導體進行DC功率輸入,從而為放大器供電;每個RF端口提供一個輸入和一個熔斷器;BNC 連接器 |
USB | 標準 1.1 USB 雙端口(用于鼠標、鍵盤、打印機、存儲介質等等) |
10 MHz REF | 參考頻率 I/O:10 MHz參考頻率,可從外部設備輸入或者輸出至外部設備;BNC 連接器 |
DC MEAS | 測量輸入的DC 電壓和 PAE;輸入電壓范圍 ±1 V 和 ±10 V;Mini DIN 連接器,需使用電纜:R&S?ZV-Z71(選件) |
MONITOR | 用于連接外部VGA 監視器;標準 VGA 連接頭 |
USER CONTROL | TTL I/O信號:掃描狀態指示、合格/不合格指示、有源測試端口指示、占用信道數位指示有源信道、外部設備觸發信號的快速控制,例如發生器、與處理器握手、無編程序列控制;5 針D-Sub 連接器 |
EXT TRIGGER | 外部 TTL 觸發信號輸入,用于啟動掃描、掃描段、測試點或部分測量;BNC 連接器 |
名稱 | 訂貨號 |
R&S?ZVA8 矢量網絡(luò )分析儀 2 端口, 8 GHz 頻率范圍: 300 kHz - 8 GHz 測試端口: N (f) |
1145.1110.08 |
R&S?ZVA8 矢量網絡(luò )分析儀 4 端口, 8 GHz 頻率范圍: 300 kHz - 8 GHz 測試端口: N (f) |
1145.1110.10 |
R&S?ZVA24 矢量網絡(luò )分析儀 2 端口, 24 GHz 頻率范圍: 10 MHz - 24 GHz 測試端口: 3.5 mm (m) |
1145.1110.24 |
R&S?ZVA24 矢量網絡(luò )分析儀 4 端口, 24 GHz 頻率范圍: 10 MHz - 24 GHz 測試端口: 3.5 mm (m) |
1145.1110.26 |
R&S?ZVA40 矢量網絡(luò )分析儀 2 端口, 40 GHz 頻率范圍: 10 MHz - 40 GHz 測試端口: 2.92 mm (m) |
1145.1110.40 |
R&S?ZVA40 矢量網絡(luò )分析儀 2 端口, 40 GHz 頻率范圍: 10 MHz - 40 GHz 測試端口: 2.4 mm (m) |
1145.1110.43 |
R&S?ZVA40 矢量網絡(luò )分析儀 4 端口, 40 GHz 頻率范圍: 10 MHz - 40 GHz 測試端口: 2.92 mm (m) |
1145.1110.42 |
R&S?ZVA40 矢量網絡(luò )分析儀 4 端口, 40 GHz 頻率范圍: 10 MHz - 40 GHz 測試端口: 2.4 mm (m) |
1145.1110.45 |
R&S?ZVA50 矢量網絡(luò )分析儀 2 端口, 50 GHz 頻率范圍: 10 MHz - 50 GHz 測試端口: 2.4 mm (m) |
1145.1110.50 |
R&S?ZVA50 矢量網絡(luò )分析儀 4 端口, 50 GHz 頻率范圍: 10 MHz - 50 GHz 測試端口: 2.4 mm (m) |
1145.1110.52 |
R&S?ZVA67 矢量網絡(luò )分析儀 2 端口, 67 GHz 頻率范圍: 10 MHz - 67 GHz 測試端口: 1.85 mm (m) |
1305.7002.02 |
R&S?ZVA67 矢量網絡(luò )分析儀 4 端口, 67 GHz 頻率范圍: 10 MHz - 67 GHz 測試端口: 1.85 mm (m) |
1305.7002.04 |
R&S?ZVA80 矢量網絡(luò )分析儀 2 端口, 80 GHz 頻率范圍: 10 MHz - 80 GHz 測試端口: 1mm (m) |
1312.6750.02 / 1312.6750.03 |
R&S?ZVA110 矢量網絡(luò )分析儀 2 端口, 110 GHz 頻率范圍: 10 MHz - 110 GHz 測試端口: 1mm (m) |
1312.7004.03 |
R&S?ZVA110 矢量網絡(luò )分析儀 2 端口, 110 GHz 頻率范圍: 10 MHz - 110 GHz 測試端口: 1mm, w/o 線纜 |
1312.7004.05 |
