Megger有限公司成立于1889年,是專業制造電力測試設備和電力系統測量?jì)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商,在英國、美國、瑞典、德國設有5個制造工廠,在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。 公司最初以絕緣測...[查看更多]
電阻量程 | 滿偏電壓 | 測試電流 | ||||
滿偏值 | 分辨率 | *度 | 阻抗 | 感抗 | 阻抗 | 感抗 |
1.9999 mΩ | 0.1 μΩ | ±0.2% ±0.2μΩ | 20 mV | n/a | 10:00 AM | n/a |
19.999 mΩ | 1 μΩ | ±0.2% ±2 μΩ | 20 mV | 20 mV | 1:00 AM | 1:00 AM |
199.99 mΩ | 10 μΩ | ±0.2% ±20 μΩ | 20 mV | 200mV | 100 mA | 1:00 AM |
1.9999Ω | 100μΩ | ±0.2% ±0.2 mΩ | 20 mV | 200mV | 10 mA | 100 mA |
19.999Ω | 1 μΩ | ±0.2% ±2 mΩ | 20 mV | 200mV | 1mA | 10 mA |
199.99Ω | 10 μΩ | ±0.2% ±20 mΩ | 20 mV | 200mV | 100 μA | 1 mA |
1999.9 Ω | 100μΩ | ±0.2% ±0.2Ω | 200mV | 200mV | 100 μA | 100 μA |
可選的主電源供應裝置
DLRO10和DLRO10X也可以由可選的主電源裝置DLRO10LPU供電。該裝置只需簡單地安裝到儀器上,代替標準電池組。

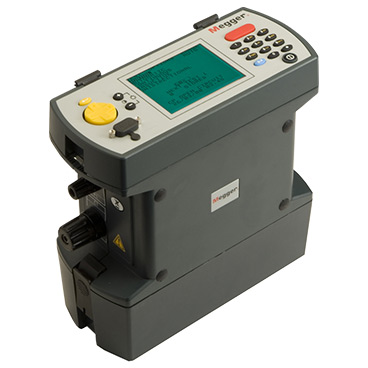

在使用時,當儀器由主電源供電時,紅色LED燈會(huì )亮起。圖中的DLRO10X配有可選的DLRO10LPU。
非常適合在需要重復測試的應用,如制造生產線上使用。
訂購信息
Description
Order Code
DLRO10 + NO LEADSET SUPPLIED = DLRO10-NLS,
1006-660
DLRO10 + LEADSET SUPPLIED = DLRO10 + DH4-C, order code
1006-598
DLRO10X + NO LEADSET SUPPLIED = DLRO10X-NLS,
1006-659
DLRO10X + LEADSET SUPPLIED = DLRO10X + DH4-C,
1006-600
Included Accessories
7 Ah NiMH battery module.
6121-492
DH4 Duplex handspikes (2), one with indicator lights. 1.2m/4 ft
6111-503
Battery charger for operation from 115/230 V . 50/60Hz supply.
6280-333
Cigar lighter adapter for battery charging.
6280-332
User guide.
6172-473
Warranty card.
6170-618
Optional Accessories at extra cost

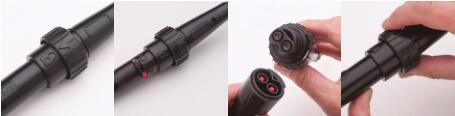

Connect test lead options – see data separate sheet DLROTestLeads_DS_en_V01
Standard test lead option – see data separate sheet DLRO_TL_DS_en_V01
Carrying case for DLRO10/10X and all standard accessories.
6380-138
Carrying bag for cables
18313
Calibration Shunt,10 Ω, current rating 1 mA.
249000
Calibration Shunt, 1 Ω, current rating 10 mA.
249001
Calibration Shunt, 100 mΩ current rating 1A.
249002
Calibration Shunt, 10 mΩ current rating 10 A.
249003
Certificate of Calibration for Shunts, NIST
CERT-NIST
DLRO10LPU-EU Mains power attachment - schuko plug
1003-172
DLRO10LPU-UK Mains power attachment - UK plug
1003-093
DLRO10LPU-US Mains power attachment - US plug
1003-171
Replacement tips for DH4, DH5 and DH6 handspikes.
Needle point
25940-012
Serrated end
25940-014
測量模式 |
DLRO10: 手動、自動、連續、電感 DLRO10X: 手動、自動、連續、電感、單向 |
測量控制 |
DLRO10: 全自動 DLRO10X: 全自動/手動 |
測量速度 | 正向及反向電流測試及顯示時間 <3s |
顯示 |
測量:4 1/2 位數字顯示屏LED 量程和安全: DLRO10 LED 顯示 DLRO10X 大型背光 LCD |
測試方法 | 單周期雙向直流比例式測量 –平均結果顯示 |
測試電流精度 | ±10% |
測試電流穩定性 | 每秒<10 ppm |
*大測試導線電阻 |
*大 10 A 運行時總共 100 mΩ,與電池狀態無關 |
電壓表輸入阻抗 | >200 kΩ |
諧波抑制 | 電壓導線在工頻100 mV峰值電壓諧波少于1%±20位。如果諧波或噪聲超出這個范圍將顯示*告標志 |
數據傳輸 | DLRO10X: 實時或從內存通過RS232輸出 |
數據存儲 | DLRO10X: 700 組測試數據 |
備忘 | DLRO10X: *多200個字符,通過一體化的數字字母鍵盤輸入 |
電池 | 7Ah 鎳氫可充電電池 |
電池壽命 | 10 A 測試電流下通??蛇M(jìn)行1000次測試 |
充電 | 通過外部90 V-260 V, 50/60 Hz充電器或者使用12到15 V直流電源 |
標準 : |
2.5小時至90%, 4小時充滿 +10 °C 到 +45 °C (50 °F 到 113 °F) 緩慢充電 |
運行溫度和濕度 |
+5 °C 到 +45 °C (41 °F 到 113 °F) 可滿足規程要求 -10 °C 到 +50 °C (14 °F 到 122 °F) 精度有所下降 <90% RH @ 40 °C (104 °F) 不凝結 |
儲存溫度和濕度 |
-30 °C 到 +70 °C (50 °F 到 113 °F) <90% RH @ 40 °C (104 °F) 不凝結 |
溫度相關性 |
在5 °C 到 40 °C 范圍內 <0.01% (<0.006% 每 °F 由41°F 到 104 °F) |
海拔(*高) | 2000m (6562 ft) 內滿足規程要求 |
安全 |
當使用DH6測試導線時符合IEC61010-1 600V CATIII標準 |
EMC |
關閉時 IP65, 電池操作時 IP54 滿足IEC61326-1標準 (重工業) |
尺寸 | 220 x 100 x 237 mm |
重量 | 2.6 kg 包括電池模塊 |
*上述的精度假設了正向和反向測量。若出現外部EMF,感應模式或無定向模式將引入一個未定義的錯誤。 | |

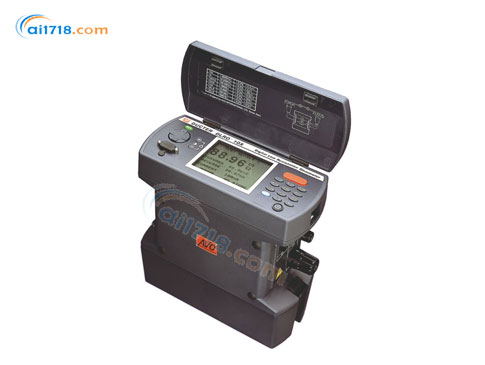

MEGGER DLRO10/DLRO10X數字微歐表說明文檔 |
