安捷倫科技公司(NYSE: A)是由美國惠普公司戰略重組分立而成的一家高科技跨國公司，是全球領先的測量公司。1999年11月18日，安捷倫科技以代碼“A”在紐約股票交易所掛牌上市。安捷倫科技公司總部設在美國加州的帕羅阿托市(Palo Alto)。安捷倫科技憑借其中心實驗室的強...[查看更多]

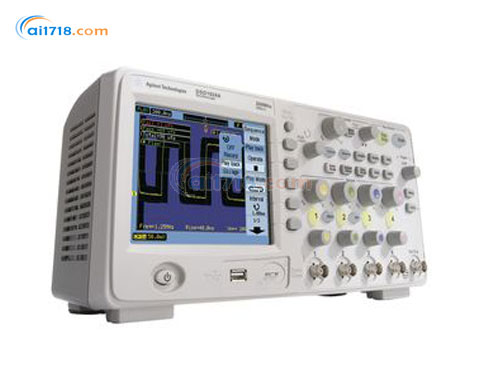

美國Agilent（安捷倫）DSO1022A 示波器由愛儀器儀表網代理，本系列擁有入門級的價位和*的性能，以及同類產品不能提供的可選功能?，F在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!
產品簡介：
? 提供強大的信號捕獲和顯示、*測量功能和加速的工作效率
? 應用包括研發、制造業以及學校和大學的實驗室站
? 內置的 USB 主機和設備端口以及免費的 IntuiLink 軟件有助于文檔編制和 PC 連接
? 用戶可將波形和設置存儲到 USB 閃存驅動器，輕松更新示波器固件，將文件直接傳輸到連接的運行 Microsoft Word 或 Excel 的 PC、打印到任何 PictBridge 兼容打印機
? 購買者可下載的資源包括學生的示波器實驗室指南和教程、教授的示波器基本原理幻燈片套件、探頭負載實驗和示波器應用說明
產品特點：
? 觀察更長時間、更深入的信號細節
? 配備同級示波器中*大的顯示屏： 8.5 吋 WVGA 顯示器
? 每秒 50,000 個波形的更新速率，業界居冠
? 深度內存： 100 kpts
? 集三種儀器的功能于一身, 執行更多測量具
? 同級產品中性能*佳的示波器
? 整合式邏輯分析儀（ MSO ）
? 業界僅有的內建式 20 MHz 函數產生器： WaveGen
? 獨有的可全面升級示波器, 提供更多投資保護
? 升級能力： 采購示波器后，可視需求增加帶寬、數字信道或 WaveGen 函數產生器
? 分段存儲器
? 測量應用軟件
? 模板測試
? 教育套件
帶寬 (-3 dB) 1,2
DSO1002A、DSO1004A: 直流至60 MHz
DSO1012A、DSO1014A: 直流至100 MHz
DSO1022A、DSO1024A: 直流至200 MHz
實時采樣率:
半通道 2 GSa/秒3, 每個通道1 GSa/秒
存儲器深度
半通道20 kpts 3, 每個通道10 kpts
通道數
DSO1002A、DSO1012A、DSO1022A: 2個通道
DSO1004A、DSO1014A、DSO1024A: 4個通道
垂直分辨率
8位
垂直范圍
2 mV/格至10 V/格
直流增益精度1
2 mV/格至5 mV/格: ±4.0%滿量程
10 mV/格至5 V/格: ±3.0%滿量程
垂直縮放
垂直擴展
*大輸入電壓
CAT I 300 Vrms, 400 Vpk; 瞬時過壓1.6 kVpk
動態范圍
±6格
時基范圍
DSO102xA: 1 ns/格至50 s/格
DSO101xA: 2 ns/格至50 s/格
DSO100xA: 5 ns/格至50 s/格
可選的帶寬限制
20 MHz
水平模式
主模式 (Y-T)、XY、延遲縮放和滾動
輸入耦合
直流、交流和接地
輸入阻抗
1 M? ±1% in parallel with 18 pF ± 3 pF
時間量程精度
±50 ppm (0°C至30 °C)
±50 ppm+2 ppm/°C (30 °C至45°C) +5 ppm x (生產年限)
采集模式
正常 直接在屏幕上顯示實時數據
平均 可在2、4、8、16、32、64、128或256中進行選擇
序列 可選擇1至1000個采集幀進行記錄回放, 并將其存儲到示波器的存儲器或外部USB存儲器中
峰值檢測 當使用低速掃描 (低于5 μs/格) 查看信號時, 可捕獲窄至10 ns的毛刺
滾動 波形顯示滾動從左到右, *小水平標度設置為50 ms/ 格
插值
Sinx/x
觸發耦合
AC、DC、LF抑制
觸發模式
強制觸發 當按下前面板鍵時立即進行觸發
邊沿觸發 在任意通道的正斜率或負斜率處進行觸發
視頻觸發 根據NTSC、PAL或SECAM視頻信號進行觸發
脈寬觸發 當脈寬大于、等于或小于指定的時間限制 (20 ns至10 s) 時, 進行觸發
交替觸發 在兩個非同步的活動通道上進行觸發
觸發源
2通道型號: 通道1、2、Ext、Ext/5、交流線 (僅用于邊沿觸發)
4 通道型號: 通道1、2、3、4、Ext、Ext/5、交流線 (僅用于邊沿觸發)
觸發靈敏度
≥5 mV/格: 1格, 從直流至10 MHz; 1.5格, 從10 MHz至整個帶寬
<5 mV/格: 1格, 從直流至10 MHz; 1.5格, 從10 MHz至20 MHz
光標測量
選擇手動測量、自動測量或跟蹤波形。選擇手動測量和跟蹤波形可提供水平讀數
(X、?X、1/?Y) 和垂直讀數 (Y、?Y)
自動測量
電壓 *大值、*小值、峰峰值、頂端值、底端值、幅度、平均值、RMS、過沖、前沖
時間 周期、頻率、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲A-->B (上升沿)、
延遲A-->B (下降沿)、相位A-->B (上升沿) 和相位A-->B (下降沿)
計數器 每個通道都內置6位數字頻率計數器。計數高達示波器帶寬 (*大值 200 MHz)
顯示所有測量
在屏幕上同時顯示一個通道的所有自動測量結果
數學函數
A+B、A-B、AxB、FFT
源通道A和B可以是示波器通道1和2的任意組合 (或DSO1xx4A中的3和4)
自動定標
查找和顯示所有的活動通道, 將*高編號的通道設為邊沿觸發模式, 設置通道的垂直靈敏度和時基,
以顯示大約2個周期。要求*小電壓 >20 mVpp, 1%占空比, *低頻率 >50 Hz。
顯示屏
5.7英寸彩色QVGA TFT LCD顯示屏, 300 cd/m2背光強度
顯示余輝
關閉、無限
顯示類型
點、矢量
波形更新速率
400 波形/秒
內部存儲器保存/調用
使用內部非易失性存儲器可保存和調用10種設置、10種波形, 此外還可保存和調用1種參考波形
用來直觀地進行比較。
外部存儲器保存/調用
設置: STP保存和調用
波形: 保存和調用WFM, 保存采用CSV格式
參考波形: 保存和調用REF進行直觀比較
圖像: BMP (8位)、BMP (24位)、PNG
