奧地利OMICRON DANEO 400分布式混合信號分析儀由愛儀器儀表網代理,DANEO 400 是一套混合式測量系統,可以記錄并分析變電站內的所有傳統型信號(電壓、電流、硬接線連接的開關量信號)以及來自于通信網絡(luò )上的報文信息?,F在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!

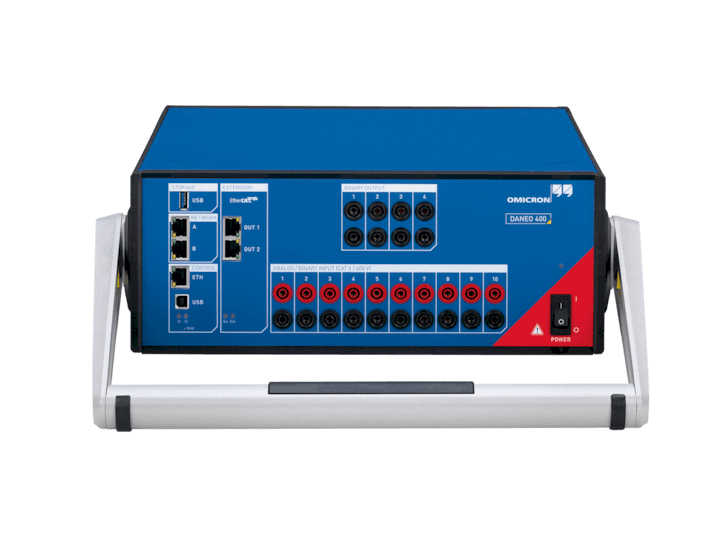

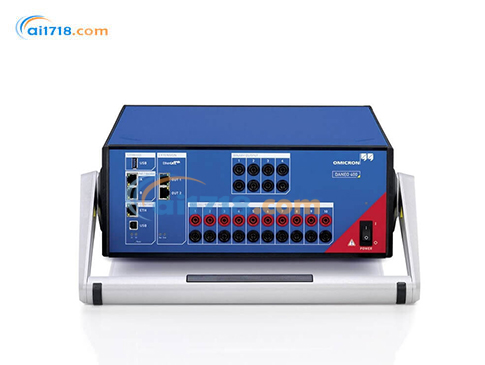

DANEO 400分布式混合信號分析儀產品簡介:
?DANEO 400分布式混合信號分析儀是一套混合式測量系統,可以記錄并分析變電站內的所有傳統型信號(電壓、電流、硬接線連接的開關量信號)以及來自于通信網絡(luò )上的報文信息
?DANEO 400分布式混合信號分析儀可以對這兩類系統系統的信號進行度量,并給出信號配合是否正常的評估結果
?DANEO 400分布式混合信號分析儀可以獲取運行狀態和通信的信息,對變電站的狀態變化進行跟蹤
?DANEO 400分布式混合信號分析儀可以獲得分布式保護與自動化系統全范圍的時間同步信號,所有的數據采集單元都是準確時間同步的
?DANEO 400分布式混合信號分析儀通過 DANEO Control 計算機軟件完成的,選定的功能組件也可以通過內置的 DANEO 400 網絡(luò )接口調用
DANEO 400分布式混合信號分析儀主要功能:
?模擬量/開關量信號以及網絡(luò )通信數據的同時記錄
?多臺裝置的分布式記錄
?時間同步測量
?IEC 61850 GOOSE 和采樣值支持
?結果的匯總和時間同步展示
DANEO 400 Basic
Signal Analyzer for Power Utility Automation Systems. Measuring and recording conventional
(analog and binary) signals
P0006500
DANEO 400 Standard
Hybrid Signal Analyzer for Power Utility Automation Systems. Measuring and recording
conventional (analog and binary) signals and traffic from power utility communication networks(IEC 61850 GOOSE and Sampled Values)
Upgrade
from DANEO 400 Basic to DANEO 400 Standard
EXB1
Binary I/O extension unit for DANEO 400 which offers an additional eight binary inputs and
outputs
EMCON 200
Ethernet media converter used for connecting optical fiber and twisted pair copper Ethernet
networks
CMGPS 588
Antenna-integrated IEEE 1588-2008/PTP grandmaster clock optimized for outdoor usage
supporting the power profile according to IEEE C37.238-2011
P0006433
OTMC 100p portable
Antenna-integrated IEEE 1588-2008/PTP grandmaster clock and NTP time server for applications in the power industry supporting the power profile according to IEEE C37.238-2011
P0006508
訂購信息
描述
訂貨號
P0006501
P0006503
P0006502
P0006504
DANEO 400規格 |
|
網絡(luò )接口 |
|
網絡(luò )端口(A、B) |
2個以太網端口10/100/1000 Base-TX(RJ45);可配置為網絡(luò )TAP |
控制接口 |
|
控制端口(ETH) |
1個以太網端口10/100/1000 Base-TX(RJ45) |
USB接口 |
1個USB 2.0設備端口;高速(B型) |
大容量存儲接口 |
|
USB接口 |
1個USB 3.0主機端口;超高速(A型) |
擴展接口 |
|
Extension ports (OUT 1,2) |
2個EtherCAT®端口(RJ45) |
模擬輸入 |
|
數量 |
max.10(與二進制輸入端共享) |
采樣頻率 |
10 kHz或40 kHz |
標稱范圍 |
10 mV, 100 mV, 1 V, 10 V, 100 V, 600 V |
計量類別 |
CAT II / 600 V CAT III /300 V CAT IV / 150 V |
二進制輸入 |
|
數量 |
max.10(與模擬輸入端共享) |
電平檢測 |
無電位觸點或直流電壓與閾值電壓的比較 |
輸入范圍 |
10 V(-10 V ... 10 V); 100 V(-100 V ... 100 V); 600 V(-600 V ... 600 V) 默認值:600 V |
采樣頻率 |
10 kHz |
時間分辨 |
100 μs |
二進制輸出 |
|
數量 | 4 |
內存 |
|
技術 |
固態光盤(SSD) |
容量 |
大約。58 GB |
電源 |
|
標準電壓 |
100-240VAC,1相電源 |
額定頻率 |
50/60 Hz |
*大功耗 |
100 W |
環境條件 |
|
操作溫度 |
0 °C ... +50 °C +32 °F ... +122 °F |
存儲和運輸 |
-25 °C ... +70 °C -13 °F ... +158 °F |
其他 |
|
尺寸 |
345 mm x 140 mm x 390 mm 13.6 in x 5.7 in x 15.4 in |
重量 |
7.0 kg 15.4 lbs |
OMICRON DANEO 400分布式混合信號分析儀說明文檔 |
|
|
|
