奧地利OMICRON CIBANO 500中高壓斷路器的三合一測試系統由愛儀器儀表網代理,本產品把微歐儀、時間分析儀和線圈與電機電源集成在一個儀器中?,F在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!

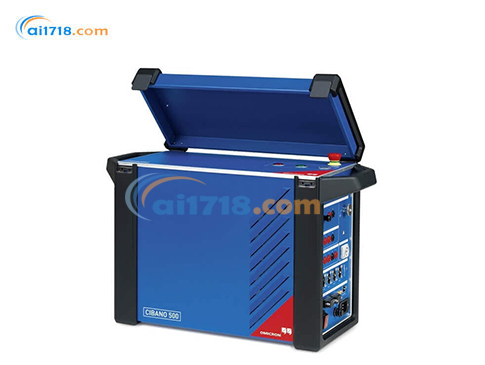

CIBANO 500中高壓斷路器的三合一測試系統產品簡介:
?CIBANO 500中高壓斷路器的三合一測試系統在沒有站用電池可用的條件下都可以完成斷路器的所有重要測試。
?CIBANO 500中高壓斷路器的三合一測試系統可以測試各種類型的斷路器(中、高壓斷路器,外殼帶電設計方式和外殼接地設計方式)。
?CIBANO 500中高壓斷路器的三合一測試系統采用了全球獨有的接線技術,大大地減少了接線工作并縮短了測試所需要的時間。
?CIBANO 500中高壓斷路器的三合一測試系統的OMICRON 的 Primary Test ManagerTM(PTM)測試軟件提供了便捷的操作方式,并為用戶提供一個包括所有已完成測試在內的清晰的綜合報告。
?CIBANO 500中高壓斷路器的三合一測試系統創(chuàng )新性的附件可以用來擴展測試的范圍并增強測試過程中的安全性。

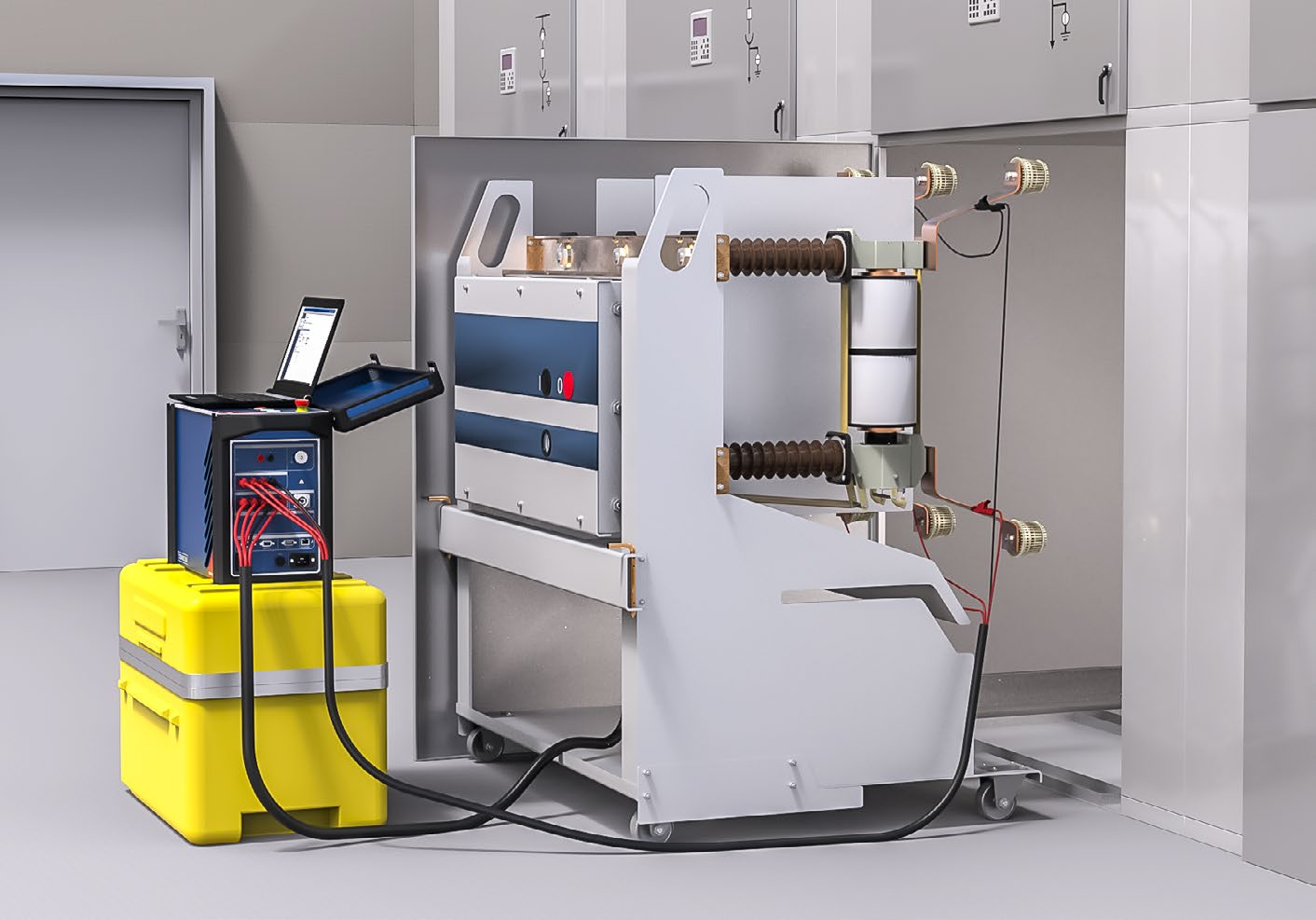

CIBANO 500中高壓斷路器的三合一測試系統主要功能

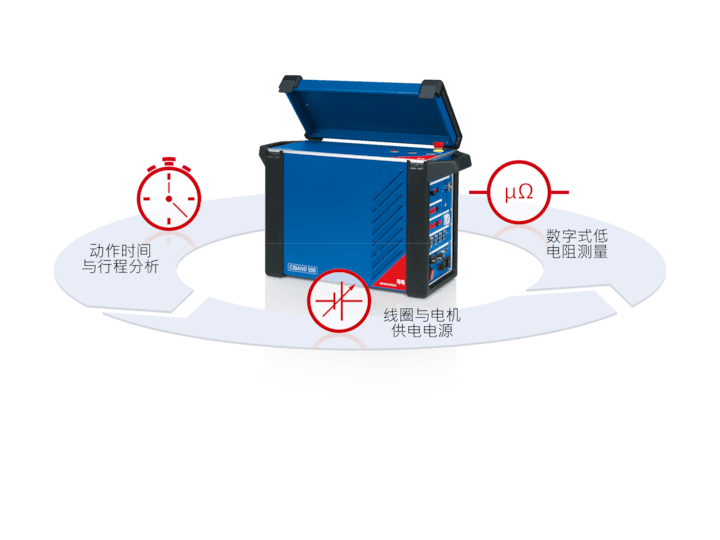

?三合一系統:微歐儀、時間分析儀和交、直流電源
?一個系統即可以完成外殼帶電設計方式或者外殼接地設計方式的中、高壓斷路器的測試
?接線工作少
?為所有測試生成一個結構清晰的報告
?斷路器測試文件庫
?輕便的測試系統(20 kg)
CIBANO 500中高壓斷路器的三合一測試系統產品應用
?CIBANO 500 可以完成所有斷路器的下述 5 項標準測試:
?靜態接觸電阻測試(微歐測量)
?時間測試
?線圈和電機電流分析
?*小啟動值測試
?低電壓條件測試
|
|
|
|
集成電源的功率輸出 |
|
|
|
頻率 |
DC / 15 Hz ...400 Hz |
|
|
功率 |
Vmains |
P30s |
P2h |
|
> 100 V |
1500W | 1000W |
|
> 190 V |
3200W | 2400W |
集成電源的電流/電壓輸出1 |
|
|
|
信號源 | 范圍 |
Imax,30 s1 |
Imax,2 h1 |
DC | 0...±300V | 27.5A | 12A |
DC |
0...±150V |
55A | 24A |
AC | 0...240V | 20A | 12A |
AC |
0...120V |
40A | 24A |
用于控制跳閘或合閘線圈的命令 |
|
|
|
每通道電流? |
占空比 |
|
|
6 Aeff AC 或 DC |
持續 |
|
|
15 Aeff AC 或 DC |
20 s 打開 80 s 關閉 |
|
|
30 Aeff AC 或 DC |
10 s 打開 190 s 關閉 |
|
|
40 Aeff AC 或 DC |
200ms |
|
|
用于點擊電源的命令 |
|
|
|
每通道電流? |
占空比 |
|
|
24 Aeff AC 或 DC |
持續 |
|
|
40 Aeff AC 或 DC |
20 s 打開 80 s 關閉 |
|
|
55 A DC |
10 s 打開 190 s 關閉 |
|
|
來自站用電池的電壓輸入 (CAT III2) |
|
|
|
信號源 | 范圍 | 準確度3 |
|
DC | 0...420V |
0.5 % rd + 0.5 % fs |
|
AC |
0...300V |
0.5 % rd + 0.5 % fs |
|
電壓測量 (CAT III?) |
|
|
|
信號源 | 范圍 | 準確度3 |
|
DC |
0 ...300 V |
0.1 % rd + 0.05 % fs |
|
AC |
0 ...300 V |
0.03 % rd + 0.01 % fs |
|
DC |
0 ...3 V |
0.1 % rd + 0.05 % fs |
|
DC |
0 ...300 mV |
0.1 % rd + 0.1 % fs |
|
DC |
0 ...30mV |
0.1 % rd + 0.1 % fs |
|
電流測量 |
|
|
|
信號源 | 范圍 | 準確度3 |
|
DC |
0 ...55 A |
0.1 % rd + 0.2 % fs |
|
AC |
0 ...40 A |
0.1 % rd + 0.1 % fs |
|
電阻測量 |
|
|
|
范圍 | 電壓范圍 | 注入電流 |
準確度3 |
0.1 μΩ ... 300 μΩ |
30mV | 100A |
0.2 % rd + 0.1 μΩ |
0.5μΩ ...3mΩ |
300mV |
100A |
0.2 % rd + 0.5 μΩ |
5 μΩ ...30 mΩ |
3V |
100A |
0.2 % rd + 5 μΩ |
50 μΩ ...300 mΩ |
3V |
10A |
0.2 % rd + 50 μΩ |
輔接點輸入 (CAT III?) |
|
|
|
輔接點輸入類型 |
干接點 或*大 300 V DC 的電壓(濕) |
|
|
*大采樣速率 | 40kHz |
|
|
*小分辨率 |
25 μs |
|
|
電源 |
|
|
|
電壓 |
標稱值: 100 V ...240 V AC 允許值: 85 V ...264 V AC |
|
|
電流 |
標稱值: 16 A |
|
|
頻率 |
標稱值: 50 Hz / 60 Hz 允許值: 45 Hz ...65 Hz |
|
|
電源熔絲 |
自動斷路器 電磁過流 跳閘 I > 16 A |
|
|
功率消耗 |
持續:< 3.5 kW 峰值:< 5.0 kW |
|
|
接口 |
|
|
|
數字 |
1 × 以太網、1 × 串行、2 × 安全可選 EtherCAT® 模塊:4 × EtherCAT® 可選輔助模塊:1 × EtherCAT® |
|
|
模擬量 |
1 × 模擬量輸入 (V IN) 3 × 模擬量輸入/模擬量輸出/開關量輸入 (A) 4 × 模擬量輸入/模擬量輸出 (B) 可選輔助模塊:3 × 開關量輸入 (C) |
|
|
環境條件 |
|
|
|
溫度 |
工作:-10 °C ...+55 °C / +14 °F ...+131 °F 存放:-30 °C ...+70 °C / -22 °F ...+158 °F |
|
|
相對濕度 |
5 % ...95 %,無冷凝 |
|
|
*高海拔 |
工作:2000 米 / 6550 英尺,*高 5000 米 / 16400 英尺(限制規格,根據腳注 2 和 4) 存儲:12000 米 / 40000 英尺 |
|
|
機械參數 |
|
|
|
尺寸 |
580 × 386 × 229 毫米 / 22.9 × 15.2 × 9.0 英寸 (寬 = 464 毫米 / 18.3 英寸,無把手 |
|
|
重量 |
20 kg / 44.1 lbs(主機集成供電電源) |
|
|
設備可靠性 |
|
|
|
沖擊 |
IEC/EN 60068-2-27,15g/11ms, 半波正弦,每軸 3 次沖擊 |
|
|
振動 |
IEC/EN 60068-2-6,頻率范圍: 10 Hz 到 150 Hz,連續加速 2 g (20 m/s2 / 65 ft/s2),每軸 20 周波 |
|
|
PC要求 |
|
|
|
操作系統 |
Windows 10TM 64 位 Windows 8.1TM 64 位 Windows 8TM 64 位 Windows 7TM SP1 64 位 |
|
|
CPU |
多核系統,2 GHz 單核系統,2 GHz |
|
|
RAM |
4 GB |
|
|
硬盤 | 5 GB空間 |
|
|
存儲設備 |
DVD-ROM 驅動器 |
|
|
圖形適配器 |
Super VGA (1280 × 768) 或 更高分辨率的視頻適配器和顯示器 |
|
|
接口 | 以太網 NIC / USB 2.0 |
|
|
Microsoft®軟件 |
Microsoft Office® 2016, 2013, 2010 或 2007 |
|
|
OMICRON CIBANO 500說明文檔 |
|
|
