發射器 KSG 200
用于對未接通的電纜進行電纜識別 用于對帶電電纜進行電纜識別
脈沖電壓 300 V
脈沖電流 *高 180 A
脈沖序列 15 脈沖/分鐘
電源電壓 115/230/240 V, 50/60 Hz
外部電源 – DC 12 V
蓄電池 – 鎳氫電池組 12 V
電壓安全輸出 – – *高 400 V,50/60 Hz
測量類別 – – CAT IV/600 V
工作電壓 DC 或 ACeff 相對于接地:600 V
防護等級 II 使用蓄電池時不適用
防護等級 IP40
接收器 KSG 200
敏感度
電流脈沖耦合時 回路電阻 400 Ohm 時 *
(I = 0.75 A)
電感脈沖耦合時 回路電阻 < 6 Ohm 時 *
負載電流范圍 0 – 199 A ± 2 %, 50/60 Hz
工作時間 約 1.5 h
顯示器 LCD 顯示器
電源 在發射器的支架內自動充電
防護等級 IP52
尺寸(寬 x 高 x 深) 約 100 x 25 x 211 mm
重量
帶有柔性羅氏電流傳感器
? 150 mm
約 360 g
帶有柔性羅氏電流傳感器
? 250 mm
約 470 g
有關 KSG-200 系列電纜識別系統的一般數據
環境溫度(運行) -10 至 +55 °C
儲藏溫度 -20 至 +50 °C

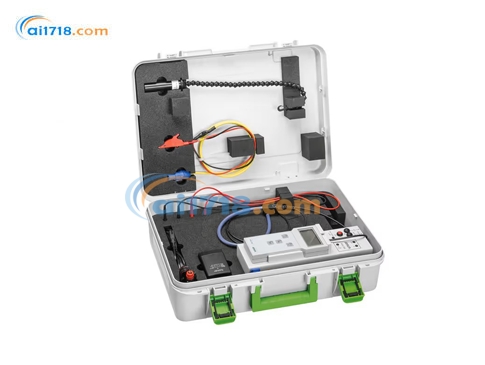

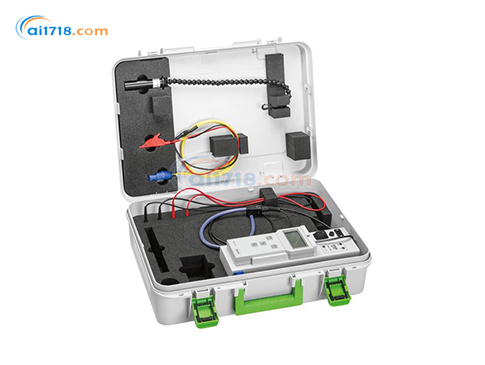

運輸箱尺寸(寬 x 高 x 深)
約 594 x 174 x 435 mm
帶發射器和接收器的運輸
箱重量
約 6.2 kg(不含蓄電池)
約 7.7 kg(含蓄電池)
安全和電磁兼容性 符合 CE 標準,符合低電壓指令 (2014/35/EU)
電磁兼容性指令 (2014/30/EU),環境保護符合
EN 60068-2 和后續版本
電流互感器夾鉗(選項)AZ 10/D 70
內壁直徑 D 70 mm
尺寸 A 133 mm
B 336 mm
C 126 mm
鎳氫電池組 12 V
電池類型 鎳氫電池組 12 V (10 芯);4.2 – 5 Ah
電池續航時間 約 2.5 – 3.5 h
打印 約 4.5 – 5 h
充電器
電源 100 – 240 V, 50/60 Hz
輸出電壓 DC 10.5 – 20 V, 1 A
