UE公司成立40年之久,生產了上千種超聲波儀器設備,其設計便于攜帶,測量精準。主要用于泄漏檢測,機器分析以及電力檢查方面,這些設備能提前對設備進行檢測,省去了用戶高達幾萬美元的維修、淘汰設備以及整體更換設備的費用從而提高了生產效率。UE公司的數字化的Ultraproe系列設備整合...[查看更多]
美國ue system up9000KIT超聲波檢測儀由愛儀器儀表網代理,本產品是通過RS232輸出的超聲波檢測儀,現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
產品簡介:

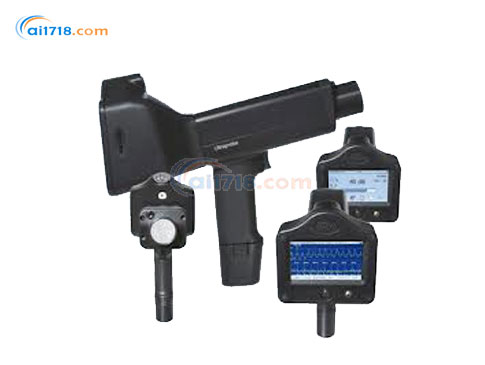

?拿到Ultraprobe 9000,您的感覺會(huì )像握著手槍一樣棒,比感覺更棒的是它信號清晰、簡潔優雅的風格,以及在工業檢測應用上的杰出表現。您將在使用過程中發掘其非凡的潛力。獨有的Spin and Click技術,使得復雜的操作變得簡單、快捷,15分鐘即可學會(huì )
?當運轉設備出現故障、泄露及電氣放電時,會(huì )產高頻短波信號(超聲波),人耳聽不到。Ultraprobe 9000使用獨有的外差法(Heterodyning)將探測到的超聲波信號轉換為可聽見的音頻信號,通過耳機傳到人耳,并在LCD上用一個分成16小段的條形圖很直觀地實時顯示聲音強度的變化,用數字顯示頻率和分貝值
產品特點:
?開放平臺軟件
?交互式模塊
?頻率調諧
?Spin and ClickTM 技術
?120 dB 動態范圍
?400記憶記錄: dB, 頻率, 時間, 日期, 文本, 操作模式或更多
?隔音耳機
?環保的充電電池
?優良的應用支持
?大多數振動分析儀的簡單的接口界面, 包含: SKF, ENTEK, DLI, CSI, DI
產品應用:
泄露檢測
?超聲波泄露檢測應用極為廣泛,幾乎所有工廠都可用到。不論何類流體產生泄露,Ultraprobe 9000都能檢測到,泄露越嚴重,信號越強,尤其適合于飽和氣體、多種氣體、壓力容器、真空處理等應用場合。
閥門類與凝汽閥的檢測
?當流體(氣體或液體)從高壓端通過閥門到低壓端,在正常情況下會(huì )相對較“安靜”,一旦閥門有泄露或阻塞,液體通過泄露點或阻塞段時,*會(huì )產生湍流。湍流會(huì )產生強烈的超聲波信號,而且即使在噪音環境下也能被Ultraprobe 9000檢測出來
?大部分的凝汽閥制造廠都建議超聲波檢測法*為可靠。凝汽閥漏氣太大或阻塞,都可輕易地測出來。儀器的調頻功能可突出故障信號,明顯降低外來聲音的干擾,即使檢測排列緊密的多個凝汽閥也互不受影響
軸承與機械部件檢測
?可在故障早期發現異常。在各種轉速下都能發現軸承缺油和用油過量、軸承內有異物、磨損嚴重等,高頻短波的超聲波可避免偏移、濾掉背景噪聲,且在振動情況下使用不受影響
?機械運動可產生寬頻率的聲音信號,Ultraprobe 9000在高頻窄波段可以很靈敏地探測聲波振幅和音調的微小變化,可進行對比,也可觀察其變化趨勢。根據美國宇航局的研究,高于8dB預示缺油,高于 12dB表示故障初發期,16dB以上意味著故障已經發展了,35-50dB則是事故發生的預告
電氣設備檢測
?當開關裝置、變壓器、絕緣裝置、斷路器、繼電器、母線排等發生電氣放電,例如電弧、漏電或電暈,可能是潛在故障。這種信號用Ultraprobe 9000聽起來像是油炸聲或嗡嗡聲,越靠近放電處,聲音越大。配合使用附件UWC-9000(超聲波集波器)可對架空電力線進行檢測
熱交換機、鍋爐及冷凝器檢測
?可用Ultraprobe 9000檢測這些設備的管道、管板和箱體。有三種方法檢測泄露:壓力、真空和超聲波測試。壓力和真空檢測,是接收泄露點發出的超聲波,而超聲波測試,則是 在箱體內放一個特殊的聲波發生器,將超聲波信號傳送到各條管道后,再用儀器從外部檢測漏出來的超聲波信號,適合于帶部分負載檢修或停產檢修
航空器檢測
?航空器上的系統,如壓縮機、閥門、動力、泵、座艙窗戶等等,都會(huì )產生超聲波,有的源于湍流,有的源于摩擦。當這些部件開始磨損、失效或泄露,產生的超 聲波*會(huì )異常。首先在Ultraprobe 9000的掃描模式下找到聲音異常區域,再用接觸模式進行診斷。儀器準確性高、攜帶方便,十分適合于對航空器進行例行檢查,受到美國宇航局的大力推薦
船舶檢測
?Ultraprobe 9000在船舶工業上應用也很廣泛。在防水板、艙蓋的密封性,冷凝器、蒸汽系統、壓縮氣體系統、各種機械部件以及各種閥門等 。在沒有水壓的情況下,可以配合使用超聲波發生器來檢測相應設備的密封性
運輸行業應用
?一般應用范圍有水封、風噪音、氣動剎車、輻射泄露等。按照傳統方法,使用水龍帶和閃光燈檢測漏水和風噪音,費時而且準確性不佳。采用肥皂和水泡檢測空 氣剎和輻射泄露,也是耗時低效。使用Ultraprobe 9000檢測則輕松多了。將超聲波發生器放在艙體(車體)內,掃描門、窗、地板、封口處等,可以*、快速而且簡便地完成檢測
壓縮機檢測
?壓縮機是氣體壓縮系統的心臟,即使微小的泄露也會(huì )迅速擴大,威脅系統安全。Ultraprobe 9000有兩種方法檢測可壓縮機的閥門。一種是“直接”法,用探頭接觸閥門,再調整儀器靈敏度來判斷聲音*強點。另一種方法是通過附著在金屬的表面的“磁 座”檢測。磁座可以消除機械振動過大對儀器讀數的影響
ULTRAPROBE 9000 全套配置:
DHC-2 豪華隔音耳機
?這個耐用耳機被設計遮蔽在工業環境中(23dB噪聲衰減)經常發生的強烈的聲音, 以便用戶能容易地聽見ULTRAPROBE 9000接受的聲音
WTG-1低昂音發生器
?低昂音發生器是被設計成一種充斥超音波的發射器, 當放置在一個空的容器或在測試對象的一邊時, 它將那個區域充斥強烈的超聲波并且不會(huì )擊穿固體,但流經泄漏孔. 空的容器例如管子、罐、窗口、門、隔框或者艙口蓋可以立即被檢查泄漏. 這種發生機是一個國際專利低昂音發生器, 它覆蓋了一些在幾分之一秒的超聲波頻率,以產生一個強有力的,可識別的'顫音'信號。'顫音'信號防止可能導致錯誤讀數的一個定波情況并且提供在實際所有 材料的一致性測試
RFE-9橡膠聚焦探頭
?橡膠聚焦探頭是圓錐形的橡膠盾。它用于遮蔽離群超聲波和協助使“Trisonic”掃描模塊的接收在狹窄的領域
5PC-C9 I/O 電纜
?作為從手槍下載記錄到電腦接口的標準輸入/輸出電纜
BCH-9電池充電器
?這是標準的帶有120 Volts AC @ 60 Hz線形輸入的Ultraprobe 9000充電器, 充電時間8小時. (在一些*是220 Volts @ 50 Hz, 這個時候選擇 BCH-92 作為標準配件)
BCH-WTG電池充電器
?這是標準的Ultraprobe 9000低昂音發生器的充電器, 120 Volts AC @ 60 Hz線形輸入. 充電時間8小時. (在一些*是220 Volts @ 50 Hz, 這個時候選擇BCH-WTG2 作為標準配件)
SCM-9 trisonic?掃描模塊
?這個模塊接受空氣傳送的超聲波, 例如壓力或真空泄漏和放電散發的那些。該trisonic掃描模塊有一個采用三種壓電變換的相控陣裝置,這三個壓電傳感器集中定向和有效強化”熱點”信號, 以便瞬間的超聲波放射可被檢測
STM-9 聽診器(接觸式)模塊
?這個模塊有一根作為“波導管”的金屬棒。它對內部發生的, 例如內管、軸承座或者凝汽閥的
?超聲波是敏感的。 一旦被超聲誘發, 它將傳輸信號到壓電傳感器. 它是一“屏蔽模塊”, 提供對于離群的RF波的屏蔽防護以免影響電子接受和測量. 它配備了低噪聲放大,以便清晰理解信號
SLP-EXT 聽診器擴展包
?包含三個金屬棒以能使聽診器傳感器到達31 英寸 (78.7 cm)的位置.
手槍-握柄單元
?這是主控制器, 它包含顯示面板, 音量和頻率調整的'Spin & Click' 控制, 數據進入和儲存, 耳機插孔, 電池,輸出/輸入端口,觸發開/關開關和模塊插座
可供選擇的配件:
?UFMTG1991—多方向音源產生器:內有4個超聲波發生器,能覆蓋360o的區域,信號輸出可選
?WTG2SP—管路用音源產生器:超聲波信號可通過管口在管路內傳送,具 有多種接口形式,輸出信號振幅可調
?EXC-9000—屏蔽導線:長2.4m, 配合各種探頭使用,可延伸到難以達到的地方
?MMP-2U—磁座:可依附 在金屬表面上,在振蕩 或其它惡劣環境下進行檢測,特別適合于壓縮 機氣門檢測
?UWC-9000—超聲波集波器:使可檢 測距離加倍,靈敏度增加,適合于使用者不能接近設備的場合
?LLA—超聲波放大液:低表面張 力的液體,可增強微泄露信號,起 始值可達1×10-6std.ml/sec
?CFM-9—近焦探頭模塊:增 強接收湍流信號的能力,用 于微泄露近距離檢測
?ULTRAPROBE ® 9000 Spin and Click 技術
結構: | 用ABS塑膠涂裝的鋁制手持式手槍類型 |
電路系統: | 具有溫度補償的固態模擬和SMD數字電路 |
頻率范圍: | 20 kHz 到100 kHz (可按照 1 kHz增量) |
顯示: | 16 x 2 LCD 具有LED 背光 |
記憶: | 400 儲存位 |
電池: | NiMH 可充電電池 |
操作溫度: | 32~ 122 F (0~50 C) |
輸出: | 外差法校準輸出,分貝(dB)頻率,RS-232數據輸出 |
探測頭: | Trisonic掃描模塊, 聽診器模塊 |
指示: | dB, 頻率、電池狀態和16段長條圖 |
靈敏度: | 在50英尺 (15.24m) 范圍內探測 .005' (.127 mm) 直徑泄漏 @ 5 psi (.34 bar) |
臨界值: | 1 x 10-2 std. cc/sec to 1 x 10-3 std. cc/sec |
尺寸: | 全套Zero Halliburton鋁便攜箱15' x 22' x 7' (38.1 x 55.9 x 17.8 cm) |
重量手槍單元: | 2 lbs. (.9 kg) |
全套: | 14 lbs. (6.4 kg) |
保固: | 一年零件/工時, 5年完成返回保修登記 |
顯示模式: | 實時, 彈出式閃爍, 波峰保持 |
覆蓋以下多個專利: | 4416145, EPO151115, 502674183 |
