北京康高特儀器設備導讀：有載分接開關在變壓器中起著重要作用，它的主要功能是調節變壓器的輸出電壓，以適應電力系統的需求變化。其基本原理*是在保證不中斷負載電流的情況下，實現變壓器繞組中分接頭之間的切換，從而改變繞組的匝數即變壓器的電壓比，*終實現調壓的目的。
這對于保持電力系統的穩定和供電質量非常重要，特別是在電力負荷波動較大的情況下，有載分接開關能夠確保變壓器輸出的電壓始終保持在一個合適的范圍內，避免過高或過低的電壓對電力設備和用戶造成影響。
但由于有載分接開關在調壓過程中頻繁動作，其觸頭之間很容易出現磨損和腐蝕等問題，尤其是負荷電流較大的變壓器，電流熱效應也會(huì )越大，這導致有載分接開關彈簧的的彈性變小，動、靜觸頭之間的接觸壓力降低，接觸電阻增大，從而使觸頭之間的發熱量增大。發熱會(huì )加劇觸頭表面的氧化腐蝕和機械變形，*終導致有載分接開關損壞。
通過對有載分接開關定期檢測，可以及時發現其潛在的問題，比如觸頭動作是否靈活、切換時間有無變化，主彈簧是否疲勞變形、過渡電阻值是否發生變化等。根據檢測結果可以及時對有載分接開關進行維護，可以減少意外停電和設備損壞的風險，降低維護和維修成本。同時，維護好有載分接開關有助于維持穩定的電壓輸出，從而為用戶提供更加可靠的電力服務。

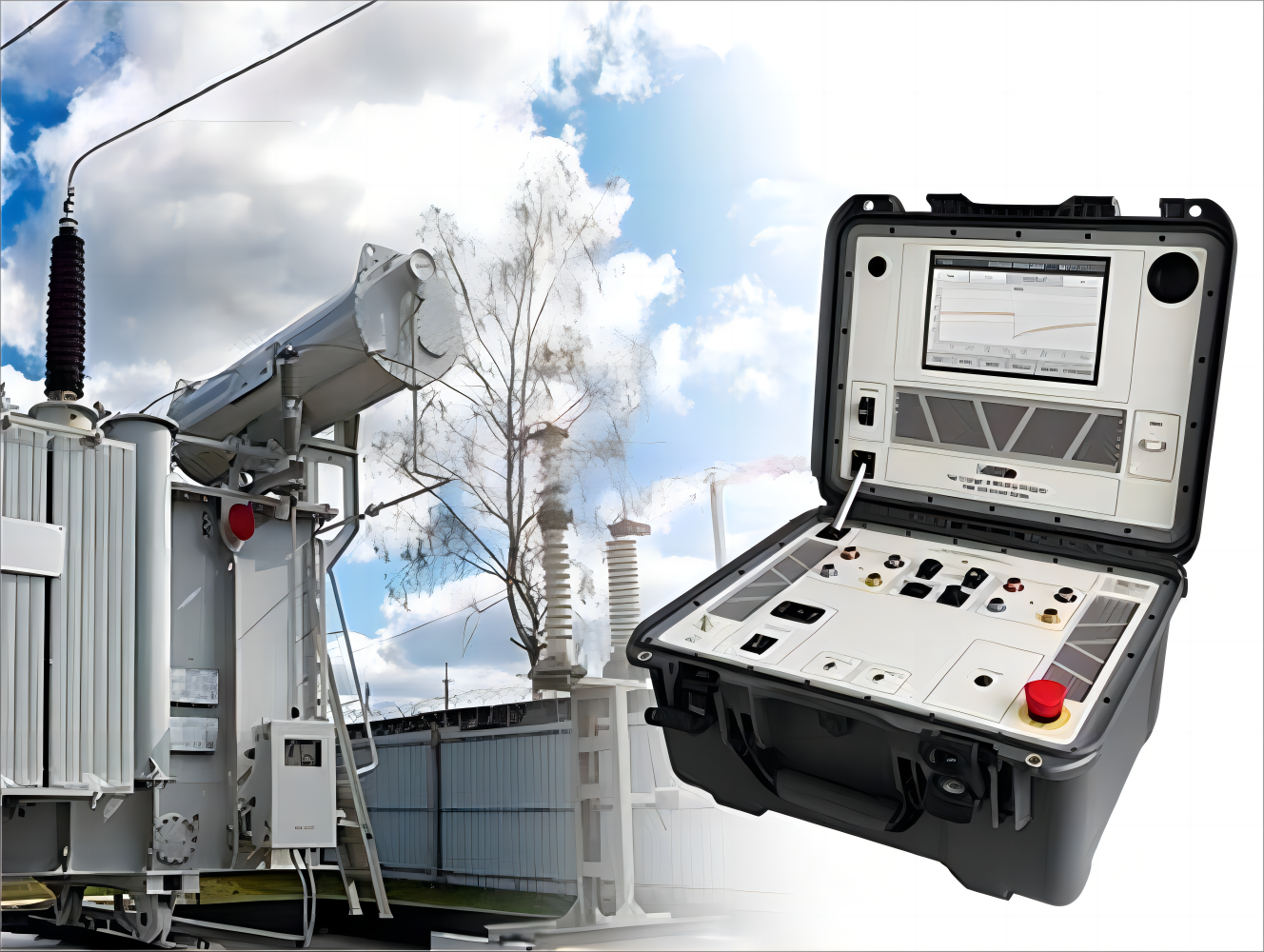

TWA500 三相直阻及有載分接開關測試儀
TWA500 三相直阻及有載分接開關測試儀可以完成變壓器的三相直阻、退磁、有載分接開關（動態電阻、同步、電機電流、溫度、振動）測試，對變壓器的繞組、有載分接開關狀態做出準確評估。
使用TWA500 DV test測試錄波速率為0.1ms，與傳統DRM技術（動態電阻計數錄波典型速率10ms）相比優勢巨大。
此方法是一種新的測試技術，可以快速準確離線測量，其原理是當繞組連同有載分接開關調壓時，測試輸出的直流通過，設備記錄此電流，在快速過渡的過程中監護電流變化。
此方法是一種“指紋對比”測試技術，在新出廠或大修后使用相同的測試設置可以檢查有載分接開關調檔線性度、開關位置、過渡時間、紋波變化，對應如觸點磨損，松動，切換開關電阻器損壞，異常電弧等故障問題。
對于YN組別也可以同時測量三相，觀察是否存在同步不一致性問題（＜3ms或制造商值）。
產品特點
●多功能：TWA500一臺設備可以完成三相直阻、退磁、有載分接開關（動態電阻、同步、電機電流、溫度、振動）測試。
●動態電阻測試：通過分析過渡紋波、過渡時間的測量值以及可視化的動態電阻圖譜來檢測變壓器有載分接開關三相的同期性。
●測試簡便：一次測試可以進行三相雙繞組所有抽接位置的電阻測量。觸摸屏操作，測試圖譜更加直觀，測試過程自動切換分接開關檔位并退磁。
●測試時間短：TWA500注入電壓值高達55V的直流電流。這確保了磁芯迅速飽和，有效縮短測試持續時間。

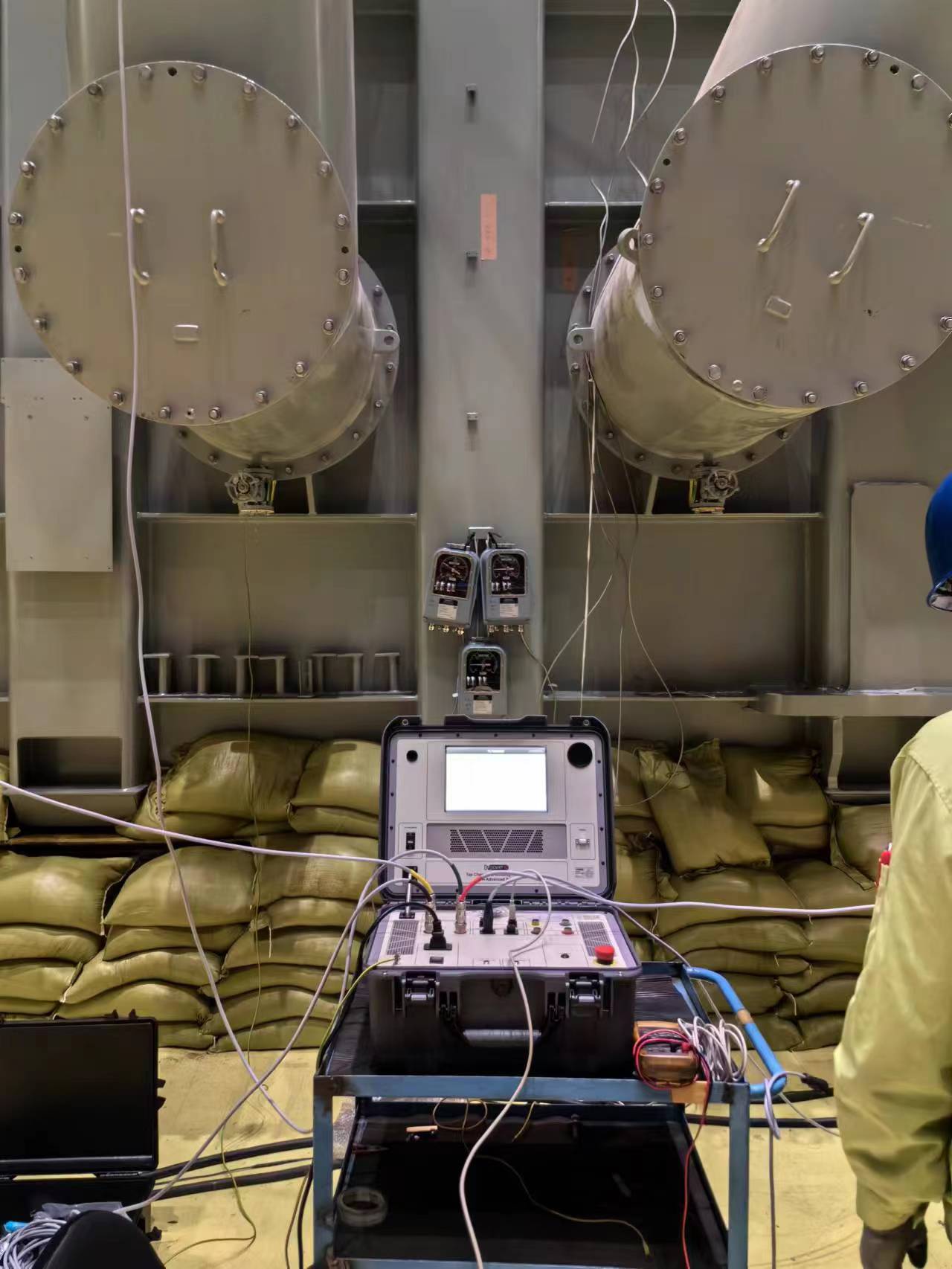

某次現場，康高特技術工程師使用TWA500對220kV自耦變壓器進行了有載分解開關測試，記錄其在升、降檔過程中的檔位過渡時間和線性度，記錄間隔為0.1ms，測試結果更加*。
觀察測試出的清晰圖譜可以發現圖形形狀線性度好，紋波無波折，三相開斷動態錄波曲線基本一致。因此，我們判斷被測的有載分接開關升、降檔位工作正常，可以提供良好的調壓服務。
