符合標準
國家標準:CATIV600 V、IEC61010-31:2008

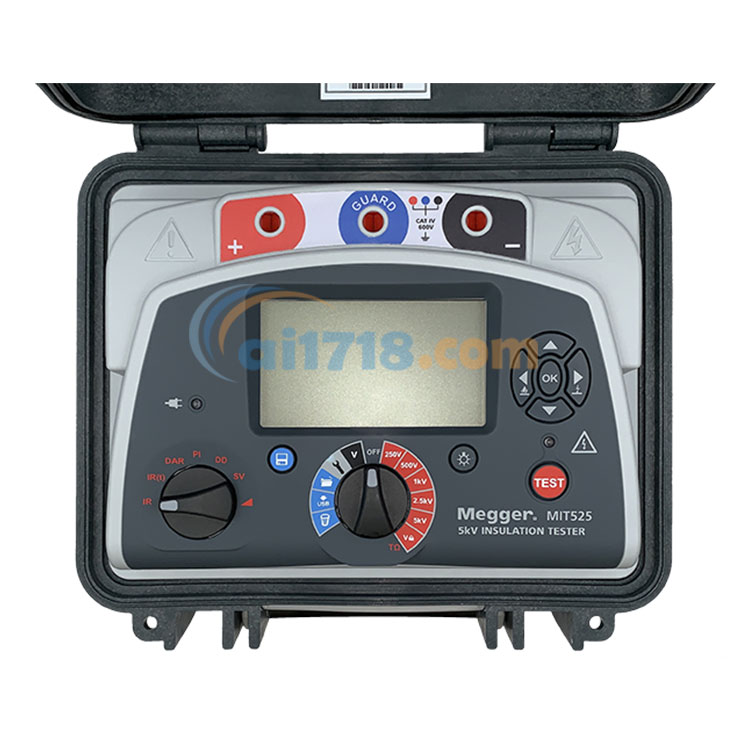

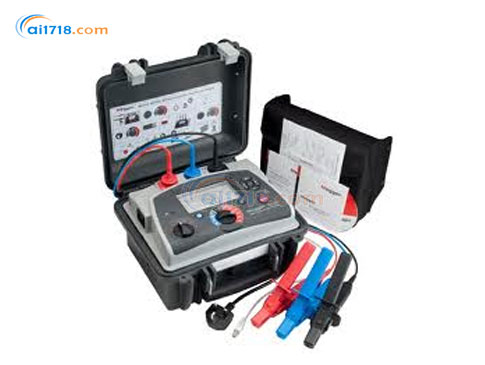

美國MEGGER MIT525 5kv絕緣電阻測試儀由愛儀器儀表網代理,MIT 525 可用于檢測電纜、變壓器、套管、斷路器、電機等設備的高壓絕緣電阻,是一款外形小巧重量輕,便于運輸和使用的儀器 ,備受用戶歡迎!現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
?MIT525 5kV模型電阻測量高達10TΩ
?MIT525比之前型號更小,更輕,還提供先進的功能和快速充電能力
?一個關鍵的生產效率功能是測量功能,如果電池用電量耗盡時,可以連接線路電源/主電源,智能電池充電可以把*佳的充電率作為電池電量的功能,從而縮短了充電次數

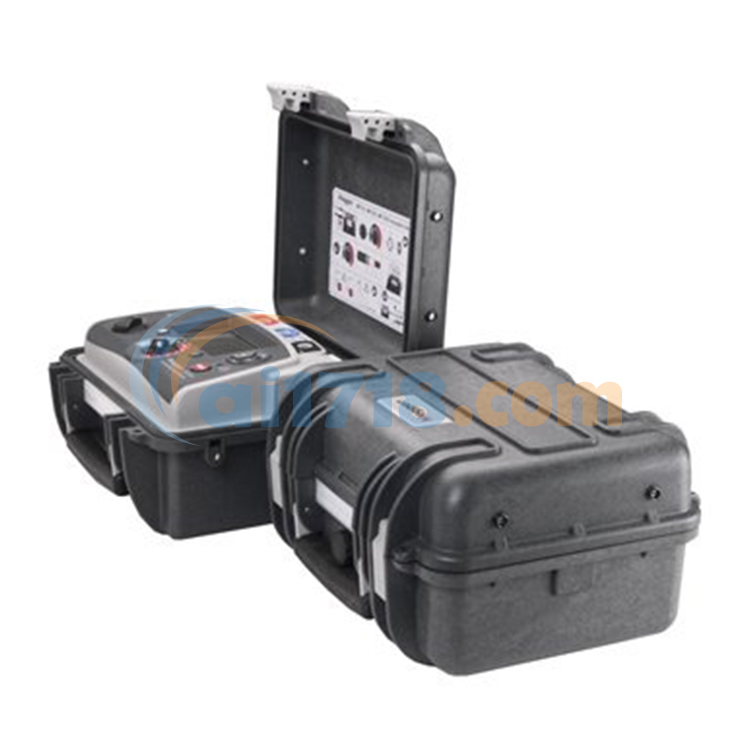

?MIT525堅固耐用的盒子為手持式儀器和clip-on導線布袋提供安全保障,確保導線和儀器任何時候都在一起。
?箱蓋是可拆卸的,方便了終端接入
?IP等級為IP65,盒子緊閉可以防水/防塵
?MIT525內置了高的可靠性和安全性
?所有型號安全等級是CATIV600 V,并且是雙層絕緣
MIT525絕緣測試模式提供了5個預設值電壓范圍,還有用戶可設定的鎖定電壓范圍
?預診斷測試包括極化指數(PI),介質吸收率(DAR),介質放電(DD),步進電壓(SV),Ramp測試
?繪制圖形電流和電壓(可進行圖形下載)時,Ramp功能逐漸將電壓增加到所選水平

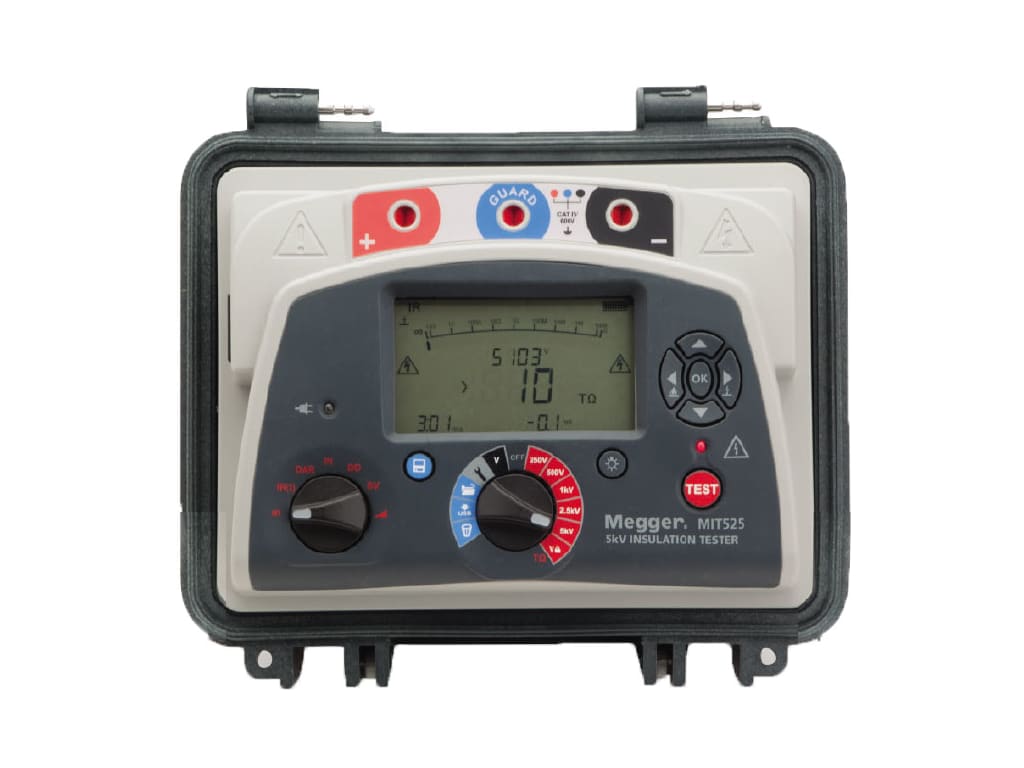

?兩個旋轉開關和大型背光顯示屏使得操作非常簡單,可以同時顯示多個結果
?*內存存儲了時間/日期記錄,結果,數據記錄和結果返回屏幕
?一個完全隔離的USB設備接口(B型)可使用Megger PowerDB資產管理軟件進行數據安全轉移
?業內*高防護終端*度
?MIT525外形小巧和重量輕,便于運輸和使用
?PI,DAR,DD,SV和ramp試驗
?MIT525獨特的雙外殼設計,為用戶提供了另一層保護
?鋰離子電池-擴大了容量,可以快速充電
?*內存和時間/日期記錄
?CATIV600 V所有終端安全額定值
?體積更小,重量更輕可以方便的進行運輸和使用,而不會(huì )影響產品性能
?高測量范圍可以進行更高價值儀器的安裝試驗和長期趨勢預測
?獨特的雙外殼設計可以防火,使得產品更加堅固耐用
?高品質,靈活的硅芯片測試引線,完全符合IEC61010-31:2008的安全規定,同時保證了測量精度
?定時IR加上PI,DAR,DD,SV和ramp試驗*大限度地進行診斷檢測
?當電池完全放電時,可以通過線路電源進行操作(操作時可以充電)
?兩個和一個半小時的電池完全充電時間(充電一個半小時可以測試一小時),明顯的增加了測試能力
?單個充電電池,長達六小時連續測試(5 kV)
?業內*高防護終端*度
?與互聯網連接時,加強型驅動器技術,可以即插即用。沒有繁瑣的和妨礙安裝的程序
?專用電壓表功能(30 V至660 V)和頻率測量,允許用戶檢查感應電壓
?所有終端CATIV600V安全額定值,可以在*廣泛的范圍內安全使用
?自動背光LCD顯示屏
?在電氣噪聲環境下,噪聲濾波器有效抑制高達3mA的噪音
?高達3000m的高海拔作業,同時維持CATIV 600 V電壓
?旋轉開關操作簡單,直觀現場操作
?現場可更換電池
?鎖定測試導線提供額外安全性
?3mA短路電流具有獨特的*大功率規定技術,確保了*大傳輸任何負載,直到達到選定電壓
?5%的準確率,5kV電阻高達1TΩ,確保了*大限度的精度
?日期和時間標記測試結果降低了結果解釋中的誤差風險
?設備設計用于高壓電氣設備絕緣測試
?寬電壓范圍也允許低壓設備測試
?發電機,電動機,變壓器,電纜和開關全都需要有效的維修。儀器的測試技術提供了有價值的診斷信息
?高壓電力電纜和高壓總線
?大型電機/發電機繞組
?線路和變電站變壓器
MIT525可進行現場測試,步進電壓測試,介質放電試驗,和ramp試驗,介質吸收測試,主要應用于一下方面:
?在安裝驗收測試
?檢查符合質量標準
?安裝后常規預防/預測維護測試
?QA測試作為制造過程一部分
?診斷測試,以隔離有故障的部件進行維修
?介質放電(DD),步進電壓(SV)和ramp測試功能
?*存儲,時間/日期戳記,屏幕返回實時時鐘
?通過隔離USB(B型)(USB電纜到PC)接口下載到存儲器中
?PowerDB精簡版資源管理軟件
?電業承辦商
?測試及服務公司
?風電場和太陽能發電運營商
?發電及分銷公司
?工業企業
?鐵路公司

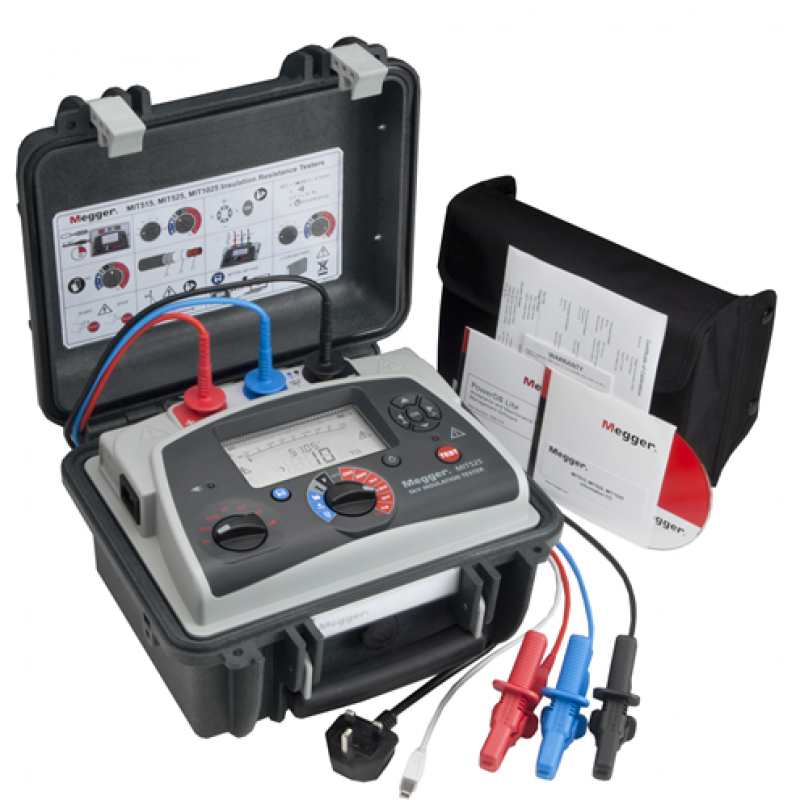

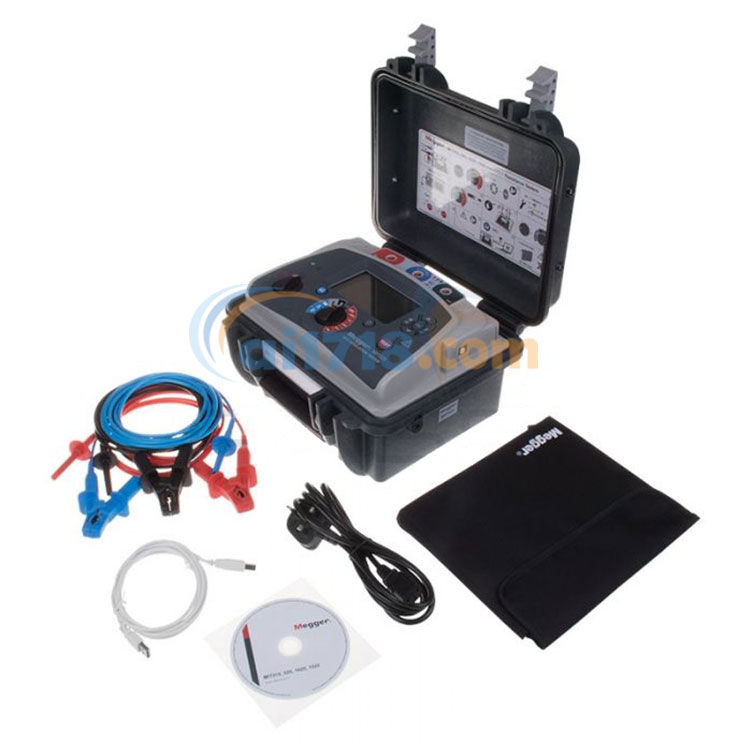

?MIT525主機
?電源線
?USB線
?PowerDB Lite軟件
?CD光盤
?3 m 測試線
?說明書
?出廠證書
訂購信息 |
|
Item (Qty) Order Code |
Item (Qty) Order Code |
MIT515-UK 1001-935 |
HV test leads sest (MIT515, MIT525, MIT1025 only) |
MIT515-US 1001-936 |
5 m leadset x 3, large insulated clips* 1002-645 |
MIT515-EU 1001-937 |
8 m leadset x 3, large insulated clips 1002-646 |
MIT515-AU 1001-938 |
10 m leadset x 3, large insulated clips 1002-647 |
MIT525-UK 1001-939 |
15 m leadset x 3, large insulated clips 1002-648 |
MIT525-US 1001-940 |
5 m leadset x 3, medium insulated clips* 1002-641 |
MIT525-EU 1001-941 |
8 m leadset x 3, medium insulated clips 1002-642 |
MIT525-AU 1001-942 |
10 m leadset x 3, medium insulated clips 1002-643 |
MIT1025-UK 1001-943 |
15 m leadset x 3, medium insulated clips 1002-644 |
MIT1025-US 1001-944 |
3 m leadset x 3, bare compact clips 8101-181 |
MIT1025-EU 1001-945 |
8 m leadset x 3, bare compact clips 8101-182 |
MIT1025-AU 1001-946 |
15 m leadset x 3, compact bare clips 8101-183 |
MIT1525-UK 1002-907 |
* These test leads may also be supplied in non-standard lengths to suit a particular application / requirement. Please contact Megger for a quotation, minimum order quantities may apply. |
MIT1525-US 1002-909 |
Screened HV test lead sets (MIT515, MIT525, MIT1025 only) |
MIT1525-EU 1002-908 |
3 m, 5 kV screened un-insulated small clips 6220-835 |
MIT1525-AU 1002-910 |
15 m, 5 kV screened un-insulated small clips 6311-080 |
Included Accessories |
3 m, 10 kV screened un-insulated small clips 6220-834 |
Power lead USB cable Download & Database Software software Product Information CD |
10 m, 10 kV screened un-insulated small clips 6220-861 |
Included Accessories 5 kV, 10 kV, 15kV |
15 m, 10 kV screened un-insulated small clips 6220-833 |
3 m leadset x 3, medium insulated clips 1002-531 |
Other |
3 m leadset x 3, large insulated clips (MIT1025 only) 1002-534 |
CB101, 5 kV Calibration Box 6311-077 |
3m leadset x 3, large 15 kV insulated clips |
Calibration Certificate - CB101 1000-113 |
(MIT1525 only) 1002-949 |
UKAS calibration Certificate CB101 1000-047 |
Optional Accessories 1 kV test lead sets (MIT515, MIT525, MIT1025 only) |
|
Fused test probe and clip lead set 1002-913 |
|
Control circuit test lead set 6220-822 |
|
MIT525 5kV絕緣電阻測試儀電氣規格 | |
輸入電壓范圍: | 85-265 V rms, 50/60 Hz, 60 VA |
電池: | 11.1 V, 5.2 A 小時, 符合 IEC62133:2003 |
電池壽命 | 在5kV電壓,負載電阻100MΩ時,通??梢赃B續持續6個小時 |
電池充電時間: | 深度放電2.5小時 正常放電2小時 |
30分鐘??焖俪潆姡?/span> | 5 kV, 100 MΩ,1小時操作。 |
測試電壓 |
|
MIT515,MIT525: | 250 V, 500 V, 1000 V, 2500 V, 5000 V |
MIT1025: | 500 V, 1000 V, 2500 V, 5000 V, 10000 V |
用戶自定義測試電壓: | |
MIT515,MIT525 | 100V到1kV,步長為10V。 1kV到5kV,步長為25V。 |
MIT1025 精度(23℃): | 5kV到10kV,步長為25V。 |
MIT515,MIT525 | ±5%至1 TΩ,±20%至10 TΩ |
MIT1025 | ±5% 至2 TΩ,±20%至20 TΩ |
防護: | 2%誤差防護,500 KΩ漏電,100 MΩ負載 |
顯示范圍模擬: | 100 kΩ到10 TΩ |
顯示范圍數字: |
|
MIT515,MIT525 | 10 KΩ到10 TΩ |
MIT1025 | 10 KΩ到20 TΩ |
短路電流: | 額定3 mA,所有負載*大。功率 優于許多5 mA測試儀器 |
絕緣報*: | 100 kΩ到1 GΩ |
電容充電: |
|
MIT515,MIT525 | 在3 mA 到 5 kV,<3 s/μF |
MIT1025 | 在 3 mA到10 kV,<5 s/μF |
電容放電: |
|
MIT515,MIT525 | 從5000 V至50 V,<250 ms/μF放電 |
MIT1025 | 從10000 V 到50 V,<500 ms/μF放電 |
電容范圍(500 V以上): | 10 nF至25μF(取決于測量電壓) |
電容精度(23℃): | ±10% ±5 nF |
輸出電壓精度 (>200 V,0°C至30°C) | 在1GΩ時,+4%,-0%,±10 V額定測試電壓 |
電流測量范圍: | 0.01 nA 到6 mA |
電流測量精度(23℃): | 在所有電壓,±5%±0.2 nA |
抗干擾: MIT515,MIT525 | 每250 V,電流是1 mA,*大高達3 mA |
MIT1025 | 每600 V,電流是1 mA,*大高達3 mA |
電壓表范圍: | 30 V至660 V ac 或 dc, 50/60 Hz |
電壓表精度: | ±3%, ±3 V |
定時范圍: | *多至99分鐘,15秒的*小設定值 |
存儲容量: | 每5秒鐘5?小時的連續記錄。 或33條PI測試記錄 或350條IR測試記錄 |
測試制度: |
|
MIT515 | IR, IR(t), DAR, PI |
MIT525,MIT1025 | IR, IR(t), DAR, PI, SV, DD, ramp test |
接口: | USB B型(設備) |
實時輸出: | USB接口,1個讀數/秒(電壓,電流和電阻) |
環境條件 | |
海拔高度: | 3000米,CAT等級保持> 2000米* *測試導線連接 |
工作溫度 | -20°C至50°C |
存儲溫度: | -25℃至65℃ |
濕度: | 在40°C ,90%RH(非冷凝) |
防護等級: | IP65(蓋子封閉),IP40(蓋子打開) |
通常規格 | |
安全性: | 符合IEC61010-1,CATIV600 V要求 |
電磁兼容性: | 符合IEC61326-1要求 |
尺寸: | 長315mmx寬285mmx高181mm |
重量: | 4.5 kg |
項目(數量) | 產品編號 |
MIT515-UK | 1001-935 |
MIT515-US | 1001-936 |
MIT515-EU | 1001-937 |
MIT515-AU | 1001-938 |
MIT525-UK | 1001-939 |
MIT525-US | 1001-940 |
MIT525-EU | 1001-941 |
MIT525-AU | 1001-942 |
MIT1025-UK | 1001-943 |
MIT1025-US | 1001-944 |
MIT1025-EU | 1001-945 |
MIT1025-AU | 1001-946 |
隨附配件 |
|
用戶指南CD |
|
電源導線 |
|
3米導線組×3,介質絕緣夾 | 1002-531 |
3米導線組×3,大型絕緣夾(僅MIT1025) | 1002-534 |
包括配件(MIT525,MIT1025) | |
USB電纜 | 25970-041 |
PowerDB精簡版軟件 |
|
可選配件 |
|
高壓測試導線組 |
|
3m導線組×3,介質絕緣夾 | 1002-531 |
3m導線組×3,大型絕緣夾 | 1002-534 |
3m導線組×3,裸露夾 | 8101-181 |
8m導線組×3,裸露夾 | 8101-182 |
15m導線組×3,裸露夾 | 8101-183 |
屏蔽高壓測試導線組 |
|
3m,5kV屏蔽非絕緣小夾子 | 6220-835 |
15m,5kV屏蔽非絕緣小夾子 | 6311-080 |
3m,10kV非絕緣屏蔽小夾子 | 6220-834 |
10m,10kV非絕緣屏蔽小夾子 | 6220-861 |
15m,10kV非絕緣屏蔽小夾子 | 6220-833 |
其它 |
|
CB101,5kV校準箱 | 6311-077 |
校準證書 - CB101 | 1000-113 |
UKAS校準證書CB101 | 1000-047 |
MIT515, MIT525, MIT1025, MIT1525 絕緣電阻測試儀說明文檔 |
|
