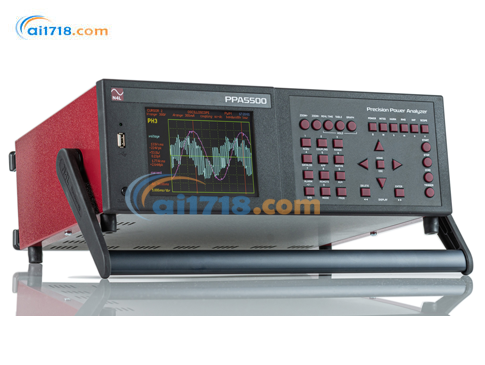

英國N4L(牛頓) PPA5500功率分析儀電機/逆變器分析,PPA5500 系列保持了 PPA2500 聞名的寬頻率范圍和出色的噪聲抑制能力,同時增加了電壓和電流測量范圍、更強的處理能力、更大的內存、實時時鐘、高對比度彩色顯示屏、1GB 非易失性?xún)炔看鎯ζ鞔鎯ζ骱屯獠?USB 存儲器端口。現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
PPA5500高精度功率分析儀 – 研發、電源變壓器、IEC61000
功率分析儀提供*高的精度和速度
2006 年 9 月,我們推出了 PPA2500 功率分析儀,在一款緊湊、經濟高效的儀器中引入了*的功率測量性能,該儀器很快*在*苛刻的功率應用中因*的精度和穩定性而享有盛譽?,F在,PPA5500 系列為那些需要*功率分析產品的用戶進一步擴展了我們的功率分析范圍,這是 N4L 提供的*型號,當之無愧。
PPA5500 系列保持了 PPA2500 聞名的寬頻率范圍和出色的噪聲抑制能力,同時增加了電壓和電流測量范圍、更強的處理能力、更大的內存、實時時鐘、高對比度彩色顯示屏、1GB 非易失性?xún)炔看鎯ζ鞔鎯ζ骱屯獠?USB 存儲器端口。2MS/s 采樣率與“真正實時”無間隙分析是功率分析的強大組合,再加上創(chuàng )新的模擬前端設計(包括我們專有的“平面分流技術”),PPA5500 提供了真正*的性能測量穩定性和準確性。PPA5500 的相角精度為 0.005 度,非常適合極低功率因數的變壓器損耗分析測試。請查看我們的功率分析儀教程系列,該系列演示了 PPA5500 的速度和多功能性。
所有 PPA5500 裝置均標配有 UKAS ISO17025認證,該認證是在英國 N4L 我們認可的 ISO17025 實驗室中進行的。
ISO17025校準和驗證
N4L 提供的每臺 PPA5500 功率分析儀均配有高達 850Hz的 UKAS 認可校準證書以及高達 2MHz 的 UKAS 可追溯校準證書。N4L 開發了許多定制功率校準器,以驗證每個功率分析儀在整個頻率范圍內的精度,這在儀器儀表行業中是罕見的。此外,與牛津大學(英國)合作開發了ISO17025 (UKAS)認證的閉環熱量計,驗證了 N4L 定制設計的功率校準裝置的性能,其不確定性水平非常低,為所有產品的寬帶性能提供了*的信心。 N4L 功率分析儀處于市場*地位。
PPA5500特點與優勢
√0.01%基本精度
√頻率范圍DC和10mHz至2MHz
√高精度內部分流器精度優于任何外部分流器
√低功率因數應用所需的5毫米相位精度
√高達50 Arms(1000 Apk)和1000 Vrms (3000 Vpk)直接輸入
√低電流(10Arms)、標準(30Arms)和高電流(50Arms)選項
√所有通道高速采樣
√真正的實時分析,無測量間隙
√ 1、2或3相版本主從模式適用于4、5或6相
√實時數字、表格、圖形和示波器顯示
√適用于高電流應用的N4L分流器的簡單BNC連接
VRS232、IEEE 488、USB、LAN、扭矩、速度和擴展端口
PPA5500規格參數 | |||||
|
PPA500 | PPA1500 | PPA3500 | PPA4500 | PPA5500 |
基礎精度 |
|
||||
V,A rdg error | 0.05% | 0.05% | 0.04% | 0.03% | 0.01% |
功率 rdg error | 0.10% | 0.10% | 0.06% | 0.04% | 0.03% |
階段選項 |
|
||||
Interna | 1~3 | 1~3 | 1~6 | 1~3 | 1~3 |
Master/Slave operation |
|
|
|
4~6 | 4 ~6 |
帶寬 | |||||
20830A Shunt | DC~500kHz | DC~1MHz | DC~ 1MHz |
|
|
10 &30A Shunt | - | - | - | DC~2MHz | DC~ 2MHz |
50A Shunt | - | - | - | DC~1MHz | DC~1MHz |
輸出電壓 |
|
||||
Max input voltage | 2500Vpk (1kVrms) | 2500Vpk (1kVrms) | 2500Vpk (1kVrms) | 3000Vpk (1kVrms) | 3000Vpk (1kVrms) |
No.of ranges | 8 | 8 | 8 | 8 | 9 |
直流輸入 |
|
||||
10Arms model | - | - | - | O | O |
20Arms model | O | O | O | - | - |
30Arms model | O | O | O | O | O |
50Arms model | - | - | - | O | O |
No.of ranges | 8 | 8 | 10 | 8 | 9 |
特點 | |||||
范圍和圖形模式 |
|
O | O | O | O |
Vector Display | - | O | - | - | - |
USB 內存端口 | O | O | O | O | O |
局域網端口 | O | O | O | O | O |
GPIB Port | O | O | O | O | O |
RS232 Port | O | O | O | O | O |
實時時間 | O | O | O | O | O |
19in Rack mount option | O | O | O | O | O |
扭矩和速度 | - | - | O | O | O |
IEC61000 Mode | - | - | - | - | O |
PWM Motor Drive Mode | - |
Limited Functionality
|
O | O | O |
Oscilloscope/Graphic | - | O | O | O | O |
Transformer Mode | - | - | O | O | O |
PWM Filter Options | - | 2 | 7 | 7 | 7 |
速度/諧波/秒 | 300/sec | 300/sec | 300/sec | 600/sec | 1800/sec |
內部數據記錄 | 4 Parameters | 4 Parameters | 32 Parameters | 16 Parameters | 16 Parameters |
數據日志記錄 | 16000 | 16000 | 5M | 5M | 10M |
ABD0100.1.8 模式 | - | - | - | - | ○ |
內置存儲 | 192kB | 192kB | 500MB | 500MB | 1GB |
Harmonics | 50 | 50 | 100 | 100 | 417 |
*小窗口大小 | 10ms | 5ms | 5ms | 2ms | 2ms |
尺寸 -Excl.Feet
HxWxD(mm)
|
92x215x312 | 92x215x312 | 92x404x346 | 130x400x315 | 130x400x315 |
重量 | 3.3 -4kg | 3.3 -4kg | 5-7ka | 5.4 -6kg | 5.4 -6kg |
一Not Applicable O Option O Standard | |||||
英國N4L(牛頓) PPA5500高精度功率分析儀 說明文檔 |
