法國CA 8335三相電能質量分析儀由愛儀器儀表網代理,本產品是具防震設計的三相電能質量分析,現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
產品簡介:

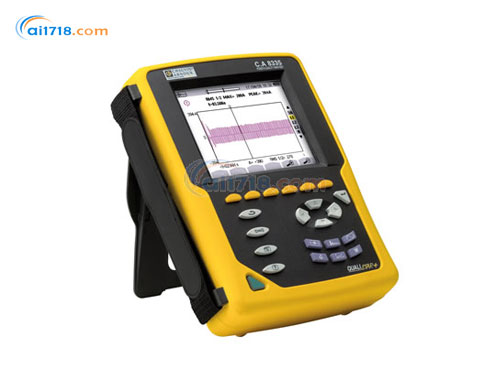

?CA8335(Qualistar +)是法國CA公司*新推出的三相電能質量分析儀,繼承了CA8334簡潔的人機操作界面(引入全新中文操作菜單)、外型、結構及防震設計;輸入部分,電流鉗輸入接口增加為4路(可測 ABC三相及中性線電流),電壓輸入接口增加為5路(可測ABC三相及中性線對地電壓),是專為各行業電力部門的現場技術人員設計,用于單相或三相配電電網的電能質量測量、診斷與分析
?CA8335采用內置2G SD內存卡,*多可同時儲存50組屏幕截圖、300組瞬態電壓/電流圖(如瞬態過電壓及電壓降等)以及10,000組告*記錄(40個電量參數可選)。在趨勢圖模式(記錄模式)中,可同時對所有測量參數,以1s的時間間隔,儲存長達近一個月的的趨勢曲線記錄
產品特點:
?各相電壓真有效(TRMS)值測量:達1000 Vrms AC/DC
?各相電流真有效(TRMS)值測量:可至6500 Arms(依據電流鉗型號)
?頻率測量范圍:40至69Hz
?電流鉗直接測量中性線電流
?電壓及電流波峰因數計算
?變壓器K因數計算
?電壓短時閃變計算
?三相電壓、電流不平衡度計算
?電壓、電流或功率諧波相位角和諧波含有率測量(相對基波),至50次諧波
?諧波模式下,各次諧波含量序列排列顯示,并計算總諧波畸變率
?實時三相電壓/電流相位圖顯示(包含各相有效值和相角)
?測量各相有功、無功及視在功率值及其三相總值
?功率因數、位移功率因數及正切因數計算顯示
?暫態(瞬時)模式下,可記錄(帶時間標記)瞬時的電壓電流干擾波形:如電壓驟升、驟降及中斷等
?在趨勢圖模式下,可記錄儲存所有參數(每1秒記錄一次)達一個月
?電動機啟動電流過程監測記錄(約一分鐘)
?內置2GB SD內存卡
?配置USB通訊接口,標配中文化Power Analyzer Transfer(PAT)軟件,可用于組態設置儀器、將測量記錄數據導入PC,轉換數據為Excel格式等,并可實時顯示各電量參數及波形圖、相位圖等
?可選購DataView軟件(已中文化),用于自動生成EN50160格式報表
?內置可充電鎳氫電池組,外接AC電源適配器后,自動充電
產品應用:
?高低壓變配電室內的主變壓器、及各供電回路的電能質量檢測
?療設備、電子精密設備、及主要生產設備用電的電能質量測量、診斷,進行預防性維護檢測
?診斷確認諧波來源,是由電源端引入或是負載端發出
?供電回路的電力功率分配驗證
?測量并記錄電力系統的負載曲線(kW、VAR、VA)
?供電回路電能計量(kVAh, VARh, kWh),進行節能改造分析
?開關柜/配電盤和其它電氣設備、旋轉電機設備的故障分析
?電動機啟動電流過程分析
?診斷確認電力變壓器的K因數
通道數 | 4U/4I |
電壓(有效值AC+DC) 線電壓 | 10V ~ 2000 V |
相電壓 | 10V ~ 1000V |
電流(有效值AC+DC) | 100mA ~ 6500A |
MN鉗頭 | MN93:2 ~ 240A; MN93A:0.005A~5A/1A~120A |
C鉗頭 | 3A~1200A |
AmpFLEX或MA鉗頭 | 30A ~ 6500A |
PAC鉗頭 | 10A ~ 1000AAC/ 10A~ 1400ADC |
頻率 | 40Hz ~ 69Hz |
電力電量參數 | W,VA,var,PF,DPF,cosφ,tanφ |
電能參數 | Wh,varh,Vah |
諧波 | 有 |
THD | 有,0 ~ 50 次,各相 |
專家模式 | 有 |
暫態記錄次數 | 300 |
電壓閃變 | 有 |
啟動電流模式 | 有,> 1分鐘 |
三相不平衡度 | 有 |
記錄(所有參數,每秒記錄1點) | 1個月 |
*小/*大記錄值 | 有 |
告* | 40種不同類型10000次 |
電流傳感器識別 | 8+ |
峰值 | 有 |
相量圖顯示 | 自動 |
顯示屏 | 1/4 VGA LCD彩屏,320 x 240 , 對角線 148mm |
截屏快照容量 | 50個 |
電氣安規 | IEC 61010 1000V Cat III / 600V CAT IV |
菜單語言 | 20種,含中文 |
通訊接口 | B型USB |
電源 | 9.6V鎳氫可充電電池,外部充電器/600V CAT IV |
外形尺寸 | 240 x 180 x 55 mm |
重量 | 1.9kg |
