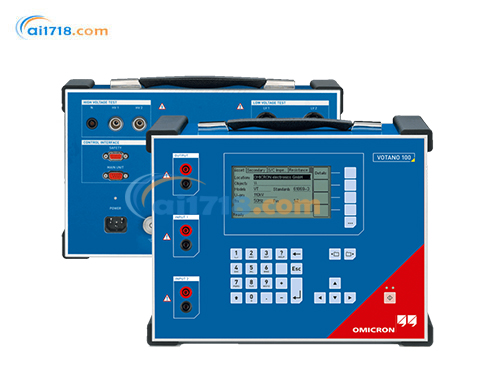

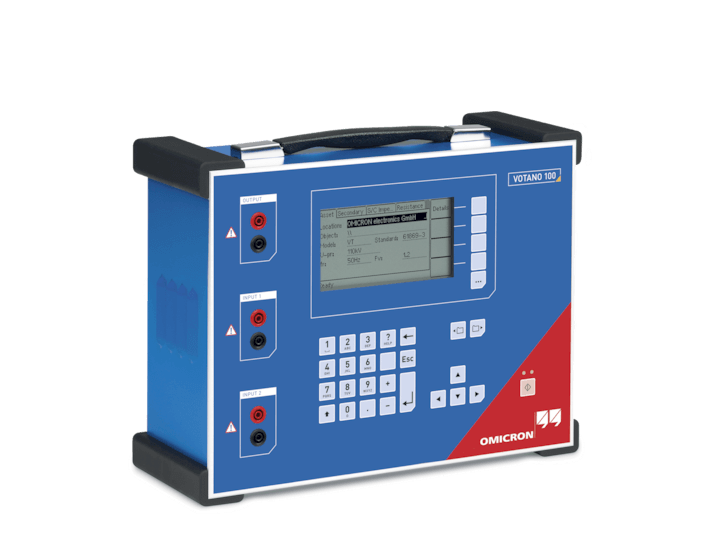

奧地利OMICRON VOTANO 100便攜式電壓互感器測試及校準系統由愛儀器儀表網代理,VOTANO 100高準確度的便攜式電壓互感器測試及校準系統?,F在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
VOTANO 100便攜式電壓互感器測試及校準系統簡介:
?VOTANO 100便攜式電壓互感器測試及校準系統通過自動化測試流程,VOTANO 100 可以快速完成電壓互感器所有重要參數的測試。
?VOTANO 100便攜式電壓互感器測試及校準系統它是具有高準確度的便攜式電壓互感器測試系統。測量結果按照 IEEE 和 IEC 標準自動評估。

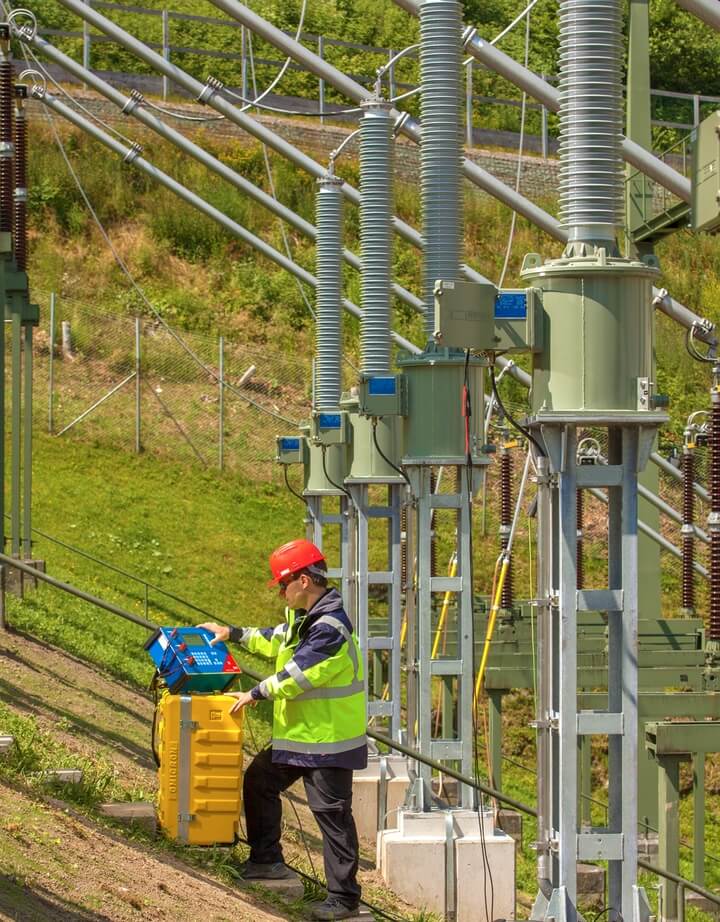

?VOTANO 100便攜式電壓互感器測試及校準系統的輕便式設計使其成為電網公司、設備制造廠和測試/開發實驗室完成電壓互感器現場測試和校驗的理想工具。
?VOTANO 100便攜式電壓互感器測試及校準系統有單獨的升壓器 VBO2。在進行變比測試的時候,由這個 4 kV 的放大器提供所需要的測試電壓。集成的切換箱在測試步驟間自動切換。
?VOTANO 100便攜式電壓互感器測試及校準系統只需一次換線,實現了快速可靠的測試,從而節省了時間,避免了錯誤。
VOTANO 100便攜式電壓互感器測試及校準系統主要功能
?準確度非常高,可以在現場校準準確度等級*高 0.1 的電壓互感器
?結構緊湊而重量輕(15 kg),有非常好的便攜性
?測試之后立即按照 IEEE 和 IEC 標準的要求對測試結果自動評估
?與傳統方法相比測試時間非常短(< 15 min)
?負載測試
VOTANO 100便攜式電壓互感器測試及校準系統應用
?確定每個二次繞組的變比和相位精度
?考慮不同的額定電壓
?考慮不同的負載
?有載或無載(其他二次繞組)
?確定不同電壓等級下的變比和相位精度
?二次繞組的線圈電阻測量
?確定勵磁特性
?漏抗測量
?按照IEC 和IEEE 標準規定的精度要求自動評估
?一個測量循環內對多達5個二次繞組的電壓互感器進行等級標定
?負載測量
VOTANO 100 訂購信息
VOTANO 100 Package
incl. all cables and accessories
VOTANO 100 device including simple VT/CVT ratio check
P0000747
Available software packages
VOTANO 100 VT Standard
Software Package
Software package for common load and no-load
ratio and phase measurements on VTs
P0006578
VOTANO 100 CVT Standard
Software Package
Software package for common load and no-load
ratio and phase measurements on CVTs
P0006579
VOTANO 100 VT Advanced
Software Package
Software package for complete measurements and
simulation of VTs up to accuracy class 0.1 with
automatic IEC/IEEE class assessment
P0006580
VOTANO 100 CVT Advanced
Software Package
Software package for complete measurements and
simulation of CVTs up to accuracy class 0.1 with
automatic IEC/IEEE class assessment
P0006581
VOTANO 100 VT/CVT Universal
Software Package
Software package for complete measurements and
simulation of VTs and CVTs up to accuracy class 0.1
with automatic IEC/IEEE class assessment
P0006582
Software Upgrade Options, Licenses and Tools
VOTANO 100 VT Standard to
Advanced Upgrade Option
Upgrade option for complete measurements and
simulation of VTs up to accuracy class 0.1 with
automatic IEC/IEEE class assessment
P0006583
VOTANO 100 CVT Standard to
Advanced Upgrade Option
Upgrade option for complete measurements and
simulation of CVTs up to accuracy class 0.1 with
automatic IEC/IEEE class assessment
P0006584
Manufacturer Application
Programming Interface License (API;
only VT testing functions supported)
Software license for usage of the VOTANO 100
Application Programming Interface (API)
P0006802
VOTANO 100 Calibration Suite
(requires VT or CVT Advanced
Software Package)
Device-specific license for usage of
VOTANO 100 and VBO2 calibration tool
P0006801
VOTANO 100 16.7 Hz
Measurement License
Software license for measurement of 16.7 Hz VTs
(Central and Northern European railway grids)
P0006803
C-pider Test
Test module for a detailed test of your CVTs’ capacitor stack
P0007483
Accessories and Cables
Calibration VT
High-precision calibration IVT (0.05% accuracy)
for calibration of VOTANO 100 and VBO2
(calibration certificate ISO / IEC 17025 included)
P0005500
VOTANO 100 Cable Package
Additionally available cables / adapters for the connection
of several secondary windings and burdens
P0006208
Services
Recalibration of Calibration VT
Recommended recalibration of calibration VT every
1-2 years (return shipment included)
P0006037
Calibration of new
VOTANO 100 devices
Optional calibration of new VOTANO 100 devices
according to IEC17025. Certifies accuracy for VT accuracy
class determination and verifies accuracy of low
and high-voltage in- and outputs
P0005953
Recalibration of
VOTANO 100 devices in service
Recommended annual recalibration of VOTANO 100
devices in service according to IEC17025. Certifies
accuracy for VT accuracy class determination and verifies
accuracy of low- and high-voltage in- and outputs
(return shipment included)
P0006038
Packages
描述
訂單號
VOTANO 100便攜式電壓互感器測試及校準系統規格 |
|
電壓 |
|
輸入電壓 |
100VAC ... 240VAC |
允許輸入電壓 |
85VAC ... 264VAC |
頻率 |
50Hz / 60Hz |
允許頻率 |
45Hz ... 65Hz |
輸入功率 |
500VA |
連接 |
Standard AC socket as per IEC 60320 |
輸出 |
|
輸出電壓 |
0 ... 120VDC , 0 ... 40VAC |
輸出電流 |
0 ... 5Aeff (15Apeak) |
輸出功率 |
0 ... 400VAeff (1500VApeak) |
尺寸/重量 |
|
尺寸 |
360 × 285 × 145mm 9.2 × 7.2 × 3.7in |
重量 |
< 8kg / 17.1lbs (不帶附件) |
使用環境 |
|
運行溫度 |
-10°C ... +50°C / +14°F ... +122°F |
存儲溫度 |
-25°C ... +70°C / -13°F ... +158°F |
相對濕度 |
5% ... 95%, non-condensing |
PC要求 |
|
操作系統 |
Windows 10TM 32 bit and 64 bit Windows 7TM 32 bit and 64 bit |
Microsoft Office® versions |
2019, 365, 2016, 2013, 2010, 2007 SP2 |
VOTANO 100便攜式電壓互感器測試及校準系統操作文檔 |
